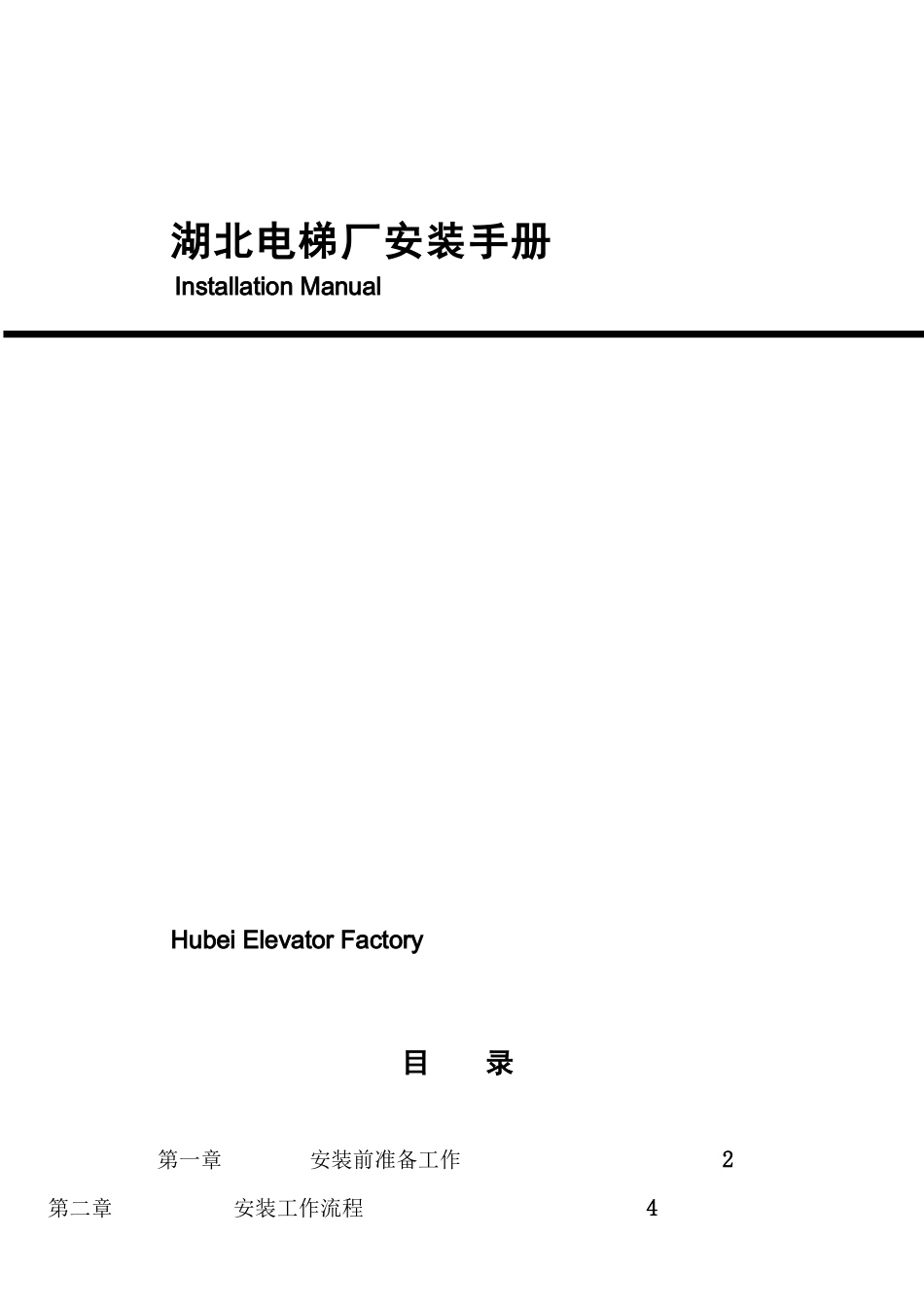

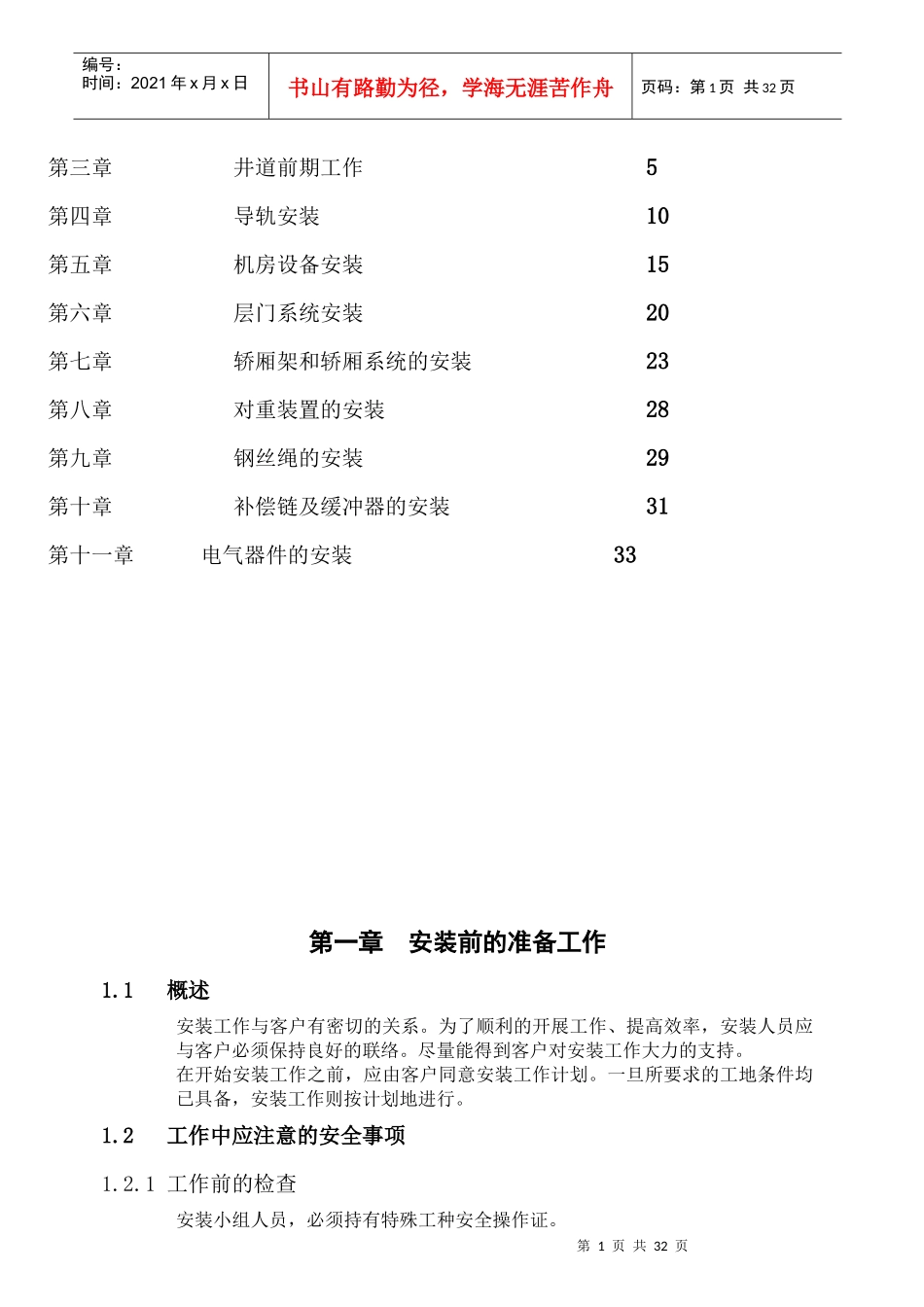

湖北电梯厂安装手册InstallationManualHubeiElevatorFactory目录第一章安装前准备工作2第二章安装工作流程4第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页第三章井道前期工作5第四章导轨安装10第五章机房设备安装15第六章层门系统安装20第七章轿厢架和轿厢系统的安装23第八章对重装置的安装28第九章钢丝绳的安装29第十章补偿链及缓冲器的安装31第十一章电气器件的安装33第一章安装前的准备工作1.1概述安装工作与客户有密切的关系。为了顺利的开展工作、提高效率，安装人员应与客户必须保持良好的联络。尽量能得到客户对安装工作大力的支持。在开始安装工作之前，应由客户同意安装工作计划。一旦所要求的工地条件均已具备，安装工作则按计划地进行。1.2工作中应注意的安全事项1.2.1工作前的检查安装小组人员，必须持有特殊工种安全操作证。第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页每天在开始工作之前，必须进行以下项目的安全检查a、安全防护装置（如脚手架、安全网、吊钩等）；b、机械、电气设施（如电焊机、提升设备等，特别是安全装置）；c、辅助工具（如氧气、乙炔等）；d、安全工具（如安全帽、安全带等）；e、其它操作装置。1.2.2工作环境的保持安装工作现场必须保持整洁，防止工作时被绊倒。并注意防火1.2.3井道工作安全事项在安装、拆除或改动脚手架时，必须有持有电梯安装证的人员在场。安装工作中应穿着适合的防护工作服，如安全帽、安全带等。应避免在井道内的不同楼层同时进行多项工作。1.2.4井道开口处的防护井道开口处应封好，防止跌落。应在开口处设置屏障或警告牌，提醒人们注意此处有跌落的危险。1.2.5防火在使用手提式切割机或焊接设备及气割设备时，应注意预防发生火灾。将可燃物品放置到安全的地点。1.2.6气体的管理危险气体如氧气、乙炔必须由专业人员管理。危险气体应存放在通风良好的地方，并且尽量避免接近高温或长时间的暴晒。1.2.7安全防护在操作焊接和气割及钻孔时必须佩带防护眼镜。电焊机在使用之前必须确定无故障，在操作时确保安全。1.2.8试车操作禁止未经允许的人员进入机房和井道。在进行操作之前，应确认所有的安全线路工作正常，在电气设备上的任何工作只有在关断电源的情况下才能进行。关断电源必须由专业人员进行，在此期间必须在电源开关盒上放置警告牌，提醒人们注意严禁接通电源开关。1.2.9安全检查每天工作结束时，应检查各电气开关和气体阀门是否关闭，防火设备是否处于良好位置，是否有不安全的因素产生，如一旦发现异常的情况应立即予以处理全部安装现场能正常工作。1.3施工现场的准备工作第3页共32页第2页共32页井道核查工作开箱检查材料搭脚手架制作样板架，放线安装导轨及撑架安装厅门系统机房及井道内的电气工作轿厢架、安全钳、轿厢和轿门安装机房电气线槽布置安装机房设备安装底坑部件安装对重装置这些流程可以颠倒,取决于工程进度在最高层安装轿厢架。参考安装说明编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页1.3.1与客户进行的协商工作进入施工现场应遵守客户的有关规章制度。并应与客户议定相关规定。如安全注意规定等。1.3.2井道的核实检查井道尺寸、机房尺寸是否与客户确认的电梯井道布置图相符。确定安装所需的电源是否符合要求。1.3.3材料存放确定材料存放区域是否安全，大小是否合适。1.3.4确定安装计划准备工作完成后，应该与客户确定安装计划。第二章安装工作流程建立安装工作流程使安装工作按计划有效率的进行是非常重要的。许多例如建筑工作进程、材料发放等问题必须在计划阶段与有关部门协商解决。第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页第三章井道前期工作3.1架设脚手架根据轿厢尺寸大小及对重设置位置确定脚手架形式，脚手架的材料有竹杆和钢管，无论哪种材料都要保证脚手架的稳定性(每层有一根横杆顶梁，避开门口)和足够的承载力。每层脚手架横梁应放置两块以上的木板，木板两头应与横梁紧固。脚手架位置要便于施工作业...
