SEPM设备和管道隔热材料及其厚度选用规定(炼油)VIP免费

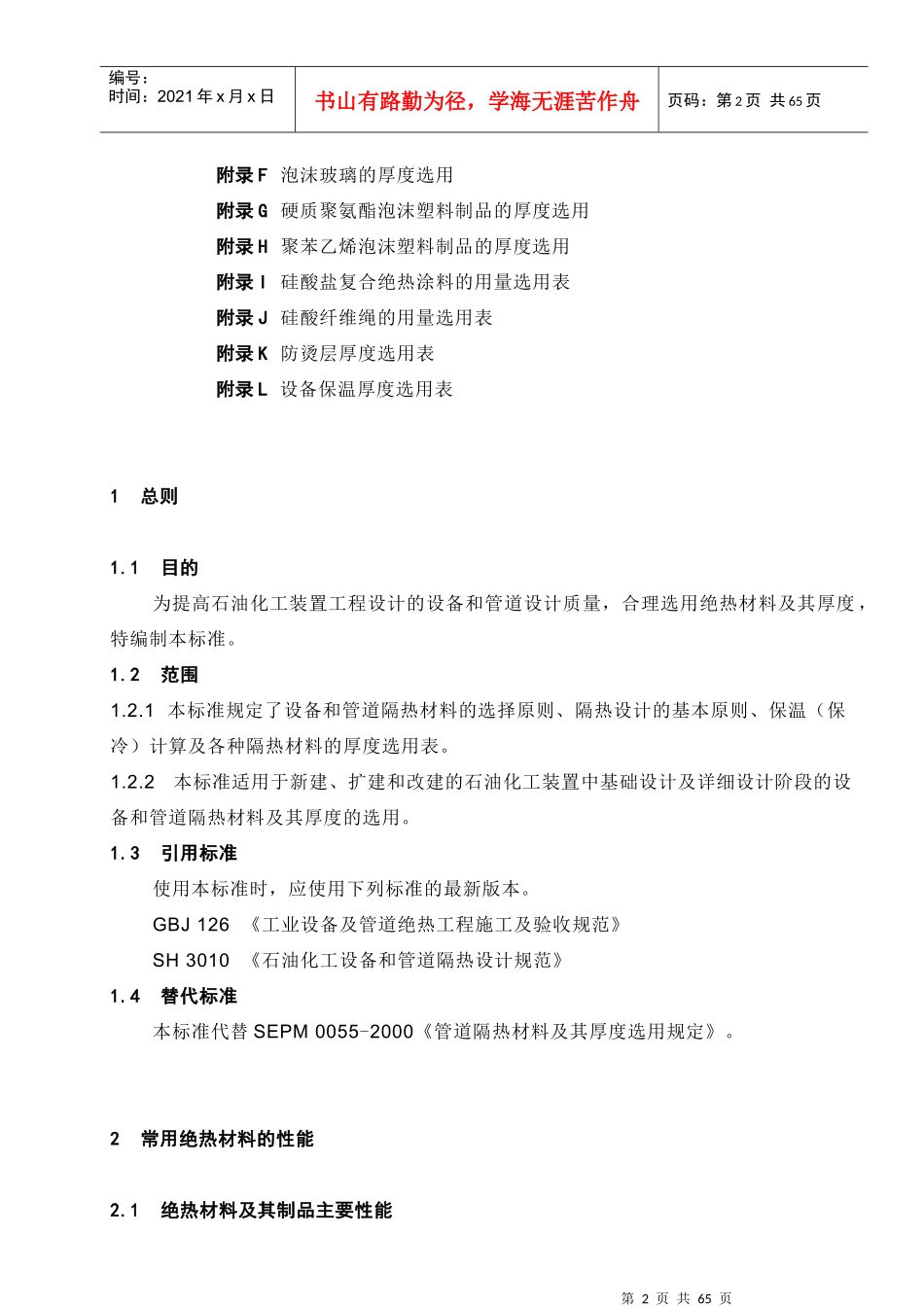

目次1总则1.1目的1.2适用范围1.3引用标准1.4替代标准2常用绝热材料的性能2.1岩棉、矿渣棉及其制品2.2玻璃棉及其制品2.3硅酸钙绝热制品2.4硅酸铝棉及其制品2.5硅酸盐复合绝热涂料26泡沫玻璃2.7硬质聚氨酯泡沫塑料2.8聚苯乙烯泡沫塑料2.9绝热材料及其制品主要性能3绝热材料的选择3.1保温层材料的选择3.2保冷层材料的选择3.3辅助材料的选择4绝热设计4.1保温设计的基本原则4.2保冷设计的基本原则4.3保温（保冷）计算附录A岩棉、矿渣棉及其制品的厚度选用附录B玻璃棉及其制品的厚度选用附录C硅酸钙绝热制品的厚度选用附录D硅酸铝棉及其制品的厚度选用附录E复合硅酸镁铝制品的厚度选用第2页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共65页附录F泡沫玻璃的厚度选用附录G硬质聚氨酯泡沫塑料制品的厚度选用附录H聚苯乙烯泡沫塑料制品的厚度选用附录I硅酸盐复合绝热涂料的用量选用表附录J硅酸纤维绳的用量选用表附录K防烫层厚度选用表附录L设备保温厚度选用表1总则1.1目的为提高石油化工装置工程设计的设备和管道设计质量，合理选用绝热材料及其厚度，特编制本标准。1.2范围1.2.1本标准规定了设备和管道隔热材料的选择原则、隔热设计的基本原则、保温（保冷）计算及各种隔热材料的厚度选用表。1.2.2本标准适用于新建、扩建和改建的石油化工装置中基础设计及详细设计阶段的设备和管道隔热材料及其厚度的选用。1.3引用标准使用本标准时，应使用下列标准的最新版本。GBJ126《工业设备及管道绝热工程施工及验收规范》SH3010《石油化工设备和管道隔热设计规范》1.4替代标准本标准代替SEPM0055-2000《管道隔热材料及其厚度选用规定》。2常用绝热材料的性能2.1绝热材料及其制品主要性能第3页共65页第2页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共65页绝热材料及其制品主要性能见表2.1。表2.1绝热材料及其制品主要性能材料名称使用密度kg/m3推荐使用温度℃常温导热系数λ0导热系数参考方程λ抗压强度MPaW/(mK)超细玻璃棉制品板48≤300≤0.043λ=λ0+0.00011tm--64～120≤0.042管≥45≤0.043岩棉及矿渣棉板80≤250≤0.044λ=λ0+0.00018tm--100～120≤0.046150～160≤0.048管≤200≤0.044微孔硅酸钙170≤550≤0.055λ=λ0+0.000116tm0.40.50.5220≤0.062240≤0.064硅酸铝纤维制品120～200≤900≤0.056λ=λ0+0.0002tm复合硅酸铝镁制品板45～80≤600≤0.036λ=λ0+0.000112tm0.4管（硬质）≤300≤600≤0.041涂料≤280--≤0.08*聚氨酯泡沫塑料制品30～60-65～+80≤0.027λ=λ0+0.00009tm--聚苯乙烯泡沫塑料制品≥30-65～+70≤0.0349λ=λ0+0.00014tm--泡沫玻璃150-196～+400≤0.06λ=λ0+0.00022tm0.5180≤0.0640.7注：复合硅酸铝镁制品中涂料的常温导热系数（小于或等于0.08）为70℃时的值。2.2岩棉、矿渣棉及其制品岩棉、矿渣棉是指以天然岩石、工业矿渣等为主要原料制成的。岩棉、矿渣棉可加入酚醛树脂制成或直接贴面缝合成毡、板、带、管壳、缝毡、贴面毡等各种制品。其主要性能指标见表2.2。第4页共65页第3页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共65页表2.2绝热用岩棉、矿渣棉及其制品的主要性能指标基本特性棉板毡渣球含量（颗粒直径大于0.25mm），%≤12------纤维平均直径，m≤7.0------密度，kg/m315061～20061～8081～100密度允许偏差，%--15--导热系数（平均温度70−2+5℃），W/(mK)≤0.044≤0.044≤0.049有机物含量，%--≤4.0≤1.5燃烧性能--不燃不燃不燃热荷重收缩温度，℃≥650≥600≥400≥6002.3玻璃棉及其制品玻璃棉是用熔融状玻璃原料或玻璃制品制成的一种矿物棉，玻璃棉加入固性粘结剂可制成玻璃棉板、带、毡、管壳等各种制品。玻璃棉产品主要分为保温棉毡、保温棉板和保温棉管三类。其主要性能指标见表2.3。表2.3玻璃棉产品的主要性能指标基本特性毡板管1号2a号2b号3号2号3号--渣球含量，%≤1.0≤4.0≤0.3≤10.0--------------纤维平均直径，m≤5.0≤8.0≤8.0≤13.0--------------密度，kg/m3--------2432404864～12080～12045导热系数〔平均温度(70±5)℃〕W/(m...
