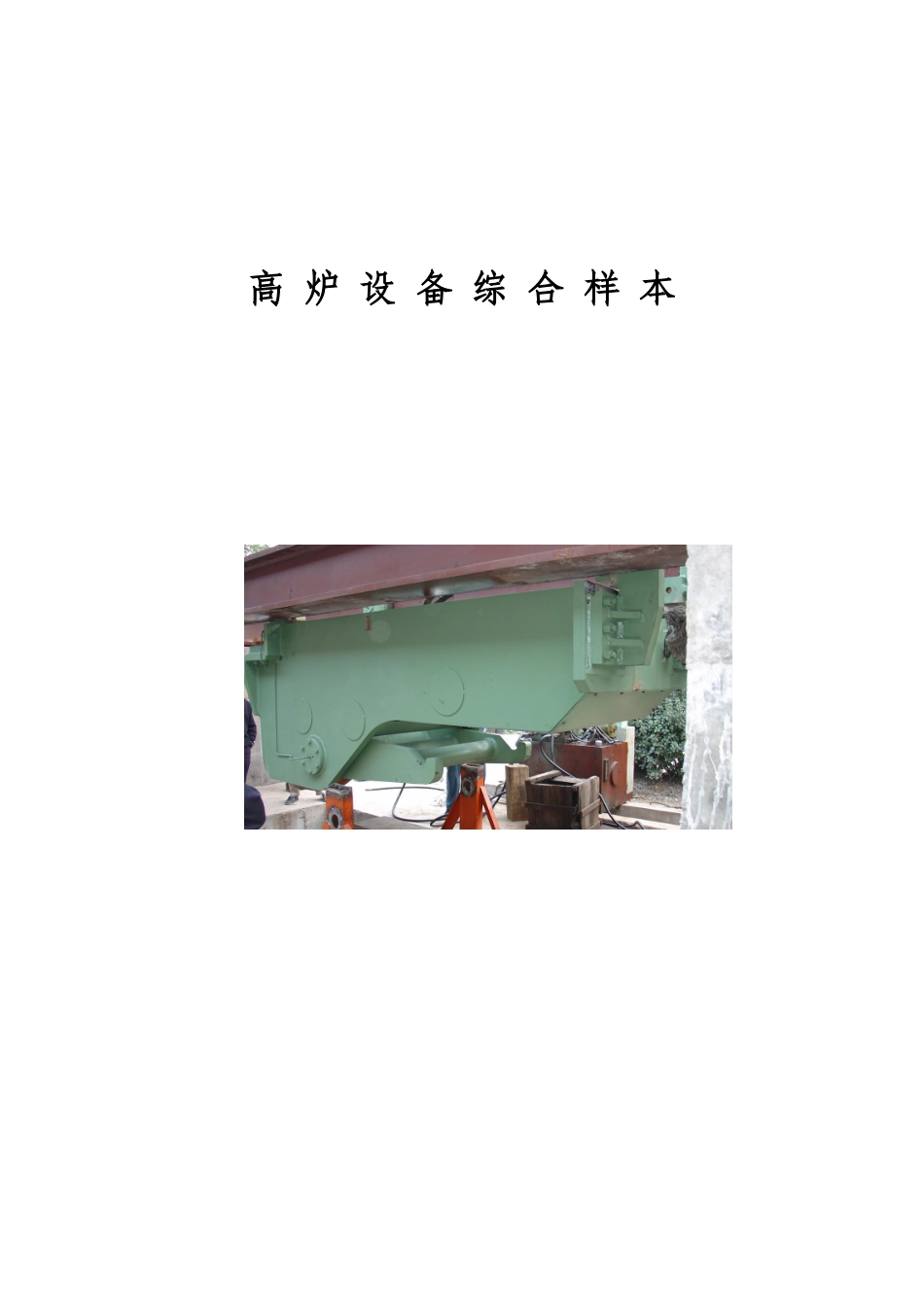

高炉设备综合样本液压高炉揭盖机第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页北京中鹏达科技开发有限公司2004年6月高炉设备业绩序号工程名称设备名称数量设备状态完成时间备注1宝钢1号高炉炉顶点火装置1运行1998大修炉身煤气取样机1运行1998大修十字测温1运行1998大修12吨气动悬臂起重机4运行1998大修开口机4运行20032宝钢2号高炉炉顶点火装置1运行1991炉身煤气取样机1运行1991十字测温1运行199112吨气动悬臂起重机4运行19912吨电动悬臂起重机4运行19912吨手动悬臂起重机4运行19913宝钢3号高炉炉顶点火装置1运行1993第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页炉身煤气取样机1运行1993十字测温1运行199313.5吨气动悬臂起重机4运行19932吨电动悬臂起重机4运行19932吨手动悬臂起重机4运行1993开口机4运行20004宝钢4号高炉炉顶点火装置1在建炉身煤气取样机1在建移盖机4在建5吨气动悬臂起重机4在建残铁开口机2在建炉顶料面探尺3在建风口直吹管更换机2在建5天钢高炉开口机3运行20036石钢高炉开口机4运行20017新兴铸管开口机1在建8武钢移盖机4在建北京中鹏达科技开发有限公司电话：010-84802589010-84802569气动悬臂起重机1：概述铁口气动悬臂起重机位于高炉出铁口的上方，主要用于铁沟盖和炉前材料的吊运及炉前设备的维修。本设备为全气动驱动和控制，在高温、大粉尘的环境中具有良好的可靠性和防爆性能。2：技术规格额定起重量t13.5125最大作业半径mm945094508000最小作业半径mm440044002500提升高度mm455045507000上升速度m／min2.23.03.0第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页下降速度m／min3.33.03.0行走速度8-10回转速度rpm0.5回转角度224°（最大2600）驱动方式气动操作方式操纵台操作空气压力MPa0.5-0.7第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页THM高炉开铁口机一：概述高炉开铁口机是重要的炉前设备之一。高炉每次出铁时必须用其打开出铁口，它的性能和效率直接影响到高炉的正常生产。每座高炉根据炉容和工艺设置出铁口的数量，每个铁口设置一台开铁口机，根据高炉总体设计要求，高炉开铁口机和泥炮可采用同侧或异侧布置方式，同侧布置时开铁口机位于泥炮的上方，开铁口机选用立柱座地回转式，异侧布置时开铁口机选用座地回转式。二：技术参数序号名称单位参数备注11开铁口机行程m1.9-4.52开口深度m1.5-43钻头直径mm60、454钻进机构送进速度m/min~15钻进机构退回速度m/s16钻进机构退回时间s~3.57打击机参数型号THD120R,THD150R8正打冲击功Kg.m28-549冲击频率次/分165010逆打冲击功Kg.m20-3211冲击频率次/分175012转钎功率Ps5-913回转油缸φ180/φ12514送进液压马达6K-49015额定空气压力MPa0.516空气压力适应范围MPa0.4-0.717空气消耗量M3/min12-2018回转机构送进时间s~1519回转机构退回时间s~1020液压系统压力MPa1421供水压力MPa0.5-0.822供水消耗量L/min20第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页23开口机角度在±4。连续可调三：设备组成和结构特点THM开铁口机，是适合于高炉打开铁口的重要炉前设备，是气液复合式的高炉开铁口机，即打击机是全气动的，机架回转和打击机的推进是液压的，这种组合集中了气动打击机的稳定性、可靠性和液压回、转推进机构的准确性两者的优点，开口机由底座、转臂、角度调整装备、冲钻机构和液气管路系统等构成。本设备的机架是折叠式正四连杆机构或反四连杆机构(根据具体炉况确定)，在待命状态下，四连杆机构处于折叠状态，设备处于收回靠边的位置，当需要开口时，回转油缸活塞杆伸出，四连杆机构打开，活塞杆全部伸出时，冲钻机构和轨梁与转臂处于垂直状态，且位于铁沟上方，钻杆中心线与水平形成100的铁口夹角。1：冲钻机构：冲钻机构是开口机的主要部件，由THD开铁口打击机、推进轨梁和驱动装置组成。THD开铁口打击机是全气动的打击机构，它由正打、逆打和转钎机构...
