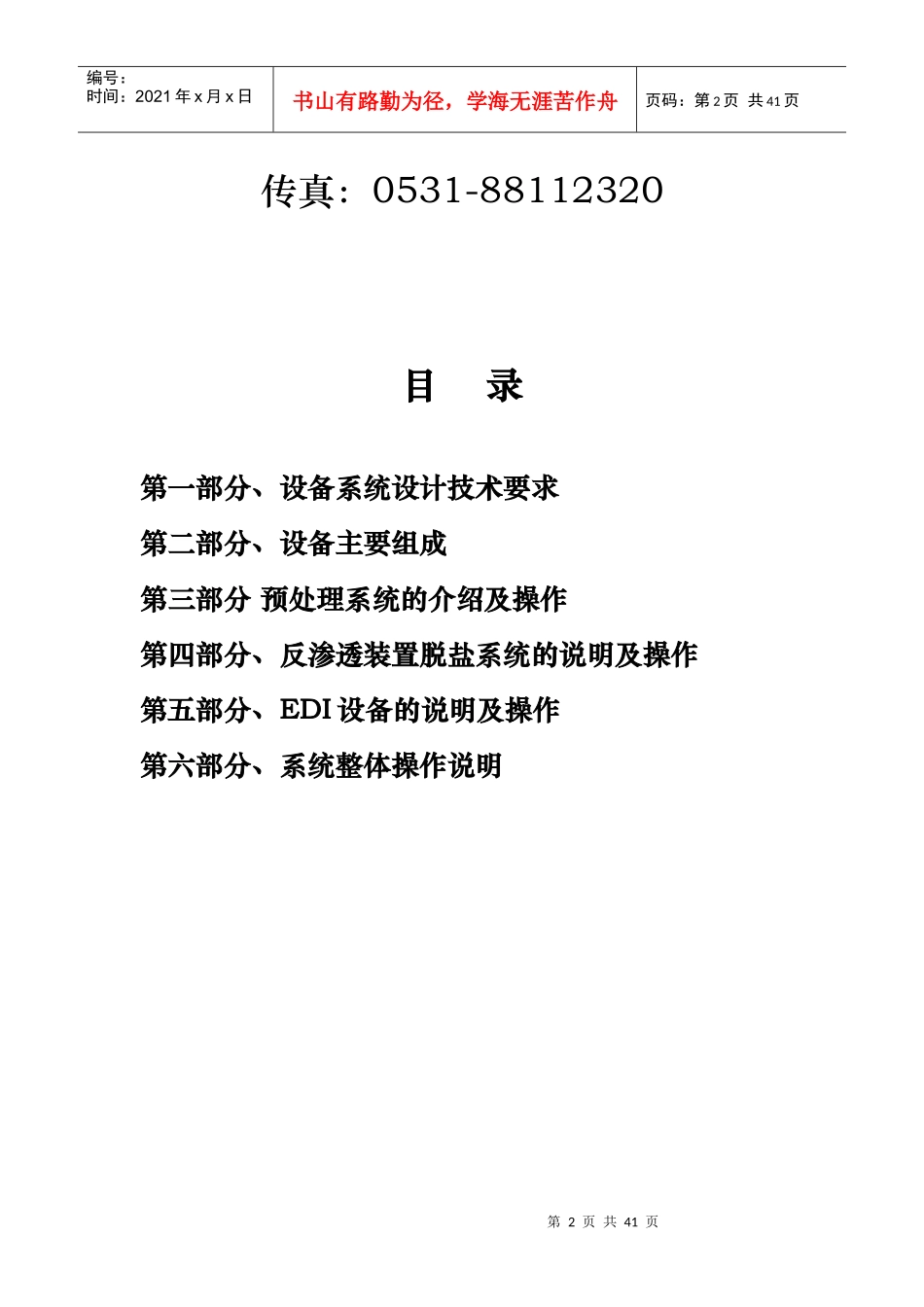

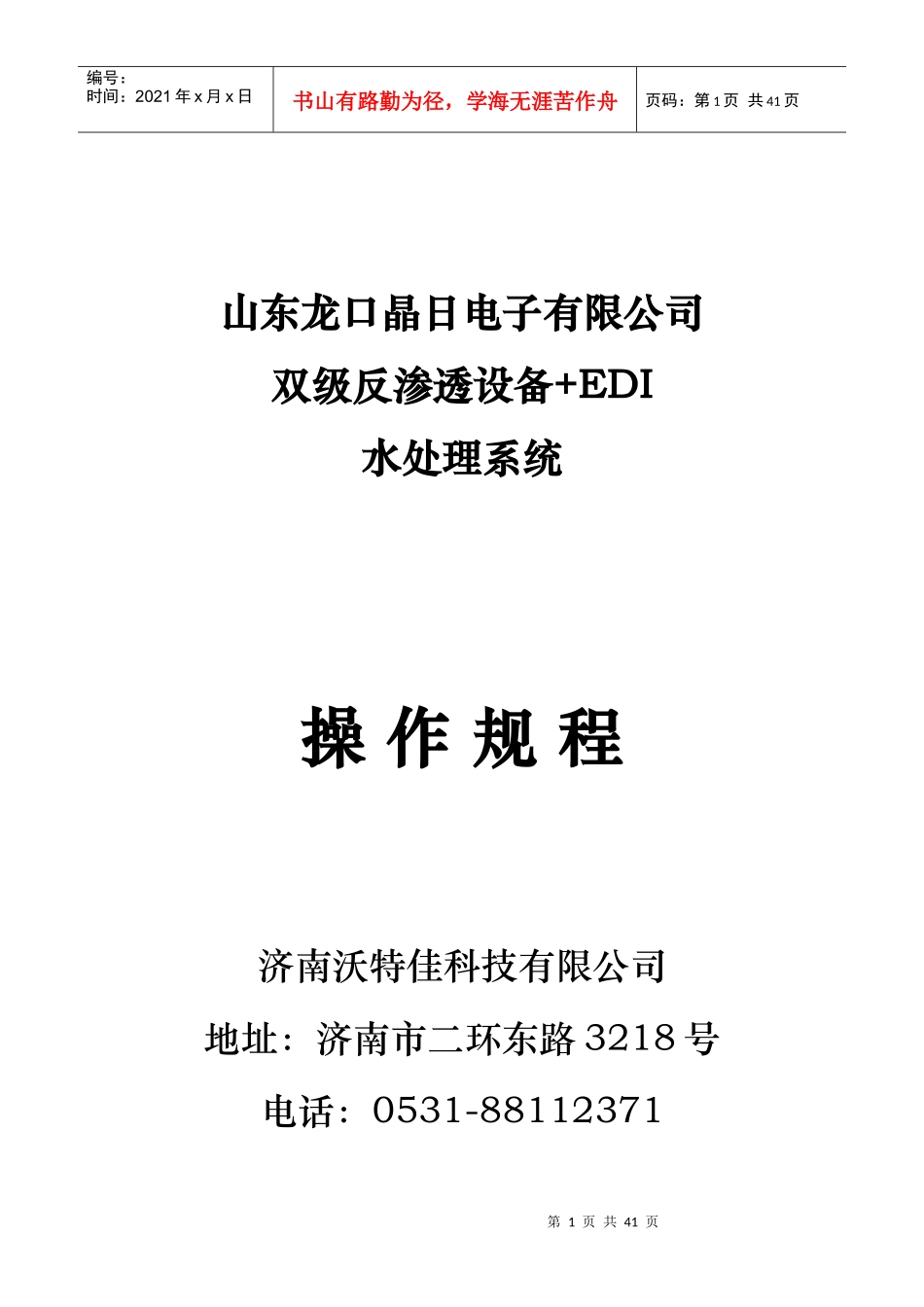

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页山东龙口晶日电子有限公司双级反渗透设备+EDI水处理系统操作规程济南沃特佳科技有限公司地址：济南市二环东路3218号电话：0531-88112371第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页传真：0531-88112320目录第一部分、设备系统设计技术要求第二部分、设备主要组成第三部分预处理系统的介绍及操作第四部分、反渗透装置脱盐系统的说明及操作第五部分、EDI设备的说明及操作第六部分、系统整体操作说明第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页第一部分设备系统设计技术要求1、设备产水规模：系统总进水12m³/h反渗透出水≥6m³/hEDI出水6m³/h2、出水水质：2.1反渗透部分：回收率：75%（一级反渗透）；80-85%（二级反渗透）脱盐率：98%（一年内）3.2EDI部分：电阻率：≥16MΩ.cm回收率：90-95%3、控制水平：系统实现全自动运行，要求通过可编程控制器（PLC）实现。第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页第二部分设备主要组成根据贵方用水要求，设备主要有三部分组成：多介质过滤器、两级反渗透、EDI设备。在该水处理工艺中，考虑到原水的变化性，在反渗透设备中添加阻垢剂加药装置和PH控制装置，以利于设备的运行。在水处理设备的长期运行中，不可避免的会有部分污染物存在膜元件表面造成设备污染，该设备设置一套清洗装置，用于对两级反渗透系统和EDI设备进行药洗清洗，以迅速恢复性能，即可保证生产用水的需要，又可延长设备的使用寿命。设备采用自动与手动的控制操作，过滤器的反洗操作采用手动操作，设备运行采用PLC集中控制，通过水箱的液位高低操作自动控制反渗透设备和EDI设备的起停。整套水处理设备主要包含预处理装置，两级反渗透脱盐装置，EDI装置等精处理脱盐装置以及相关清洗装置等相关配件。整套设备运行时是一体化的操作，在开机前注意以下问题：1．应先检查各泵的情况、过滤器的情况以及各水箱液位的情况2．检查阀门的开启关闭情况以及灵活情况。3．定期检验及校正仪表的准确度和读数情况。4．检查各操作柜及动力柜的电器元件，保证各元件可以正常运行。第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页5．各个设备和阀门等应处于完备待机状态。第6页共41页第5页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共41页第三部分预处理系统的介绍及操作预处理系统由多介质过滤器及原水箱、原水泵等相关附件组成。1、多介质过滤器物理特性及技术指标1.1物理特性1.1.1设备数量：1台1.1.2设备直径：1200mm/台1.1.3设备材质：碳钢衬胶1.2技术指标1.2.1进水水量：12m3/h1.2.2进水水压：0.5MPa1.2.2进水浊度：≤51.2.3进水水温：10-25℃1.3设备说明及填料多介质过滤器是对原水中悬浮物、颗粒物及胶体等物质进行去除，同时对原水中的浊度、色度起到降低作用，它完全可能滤掉原水带来的颗粒、藻类等可见物。多介质过滤器是一种先进的微絮凝过滤方式，含有材质各异的多层过滤介质，完全能滤除不溶于水中的杂质，是后级RO的强有力保护屏。过滤器能更好的去除水中的悬浮物或非溶解性粒子（氧化物、浊度、颗粒物等），具有低成本，操作维护、管理方便等特点，特别是在降低原水中的浊度、污染指数等方面具有很好的效果。第7页共41页第6页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共41页多介质过滤器的填料为石英砂和无烟煤。石英砂分三层，总高度为0.8m，无烟煤最上层，填料高度为0.4m。本系统填料石英砂1.5吨，无烟煤0.5吨。2、多介质过滤器的操作：过滤器正常运行采用手动操作阀门，运行流量12m3/h，最大操作压力为0.5MPa，最小操作压力为0.2MPa。过滤器的压力和流量由原水泵来提供，原水泵通过PLC控制系统与反渗透装置串联使用，通过反渗透一级水箱的液位高低来控制原水泵的起停操作。2.1、设备开启前的检查...
