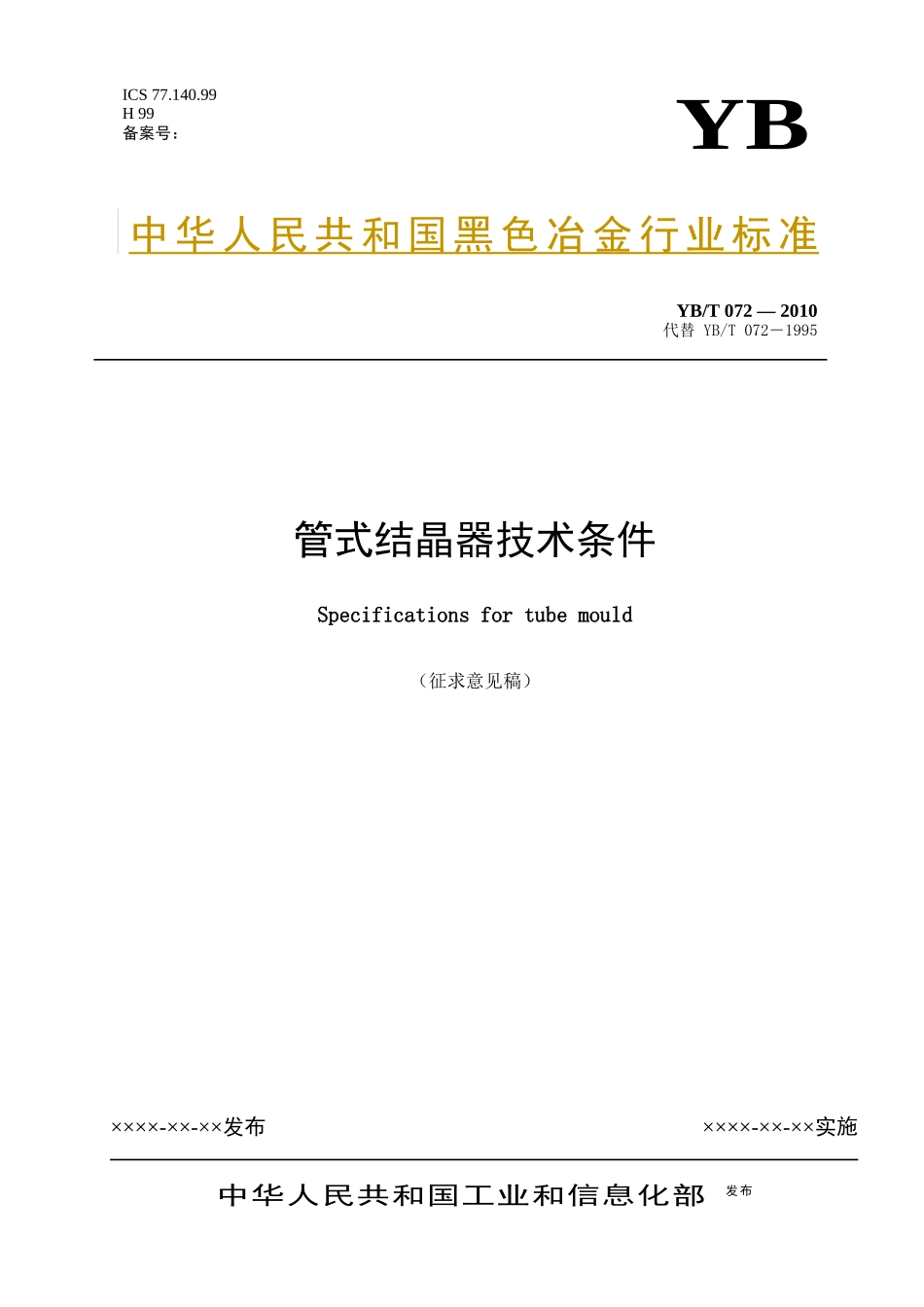

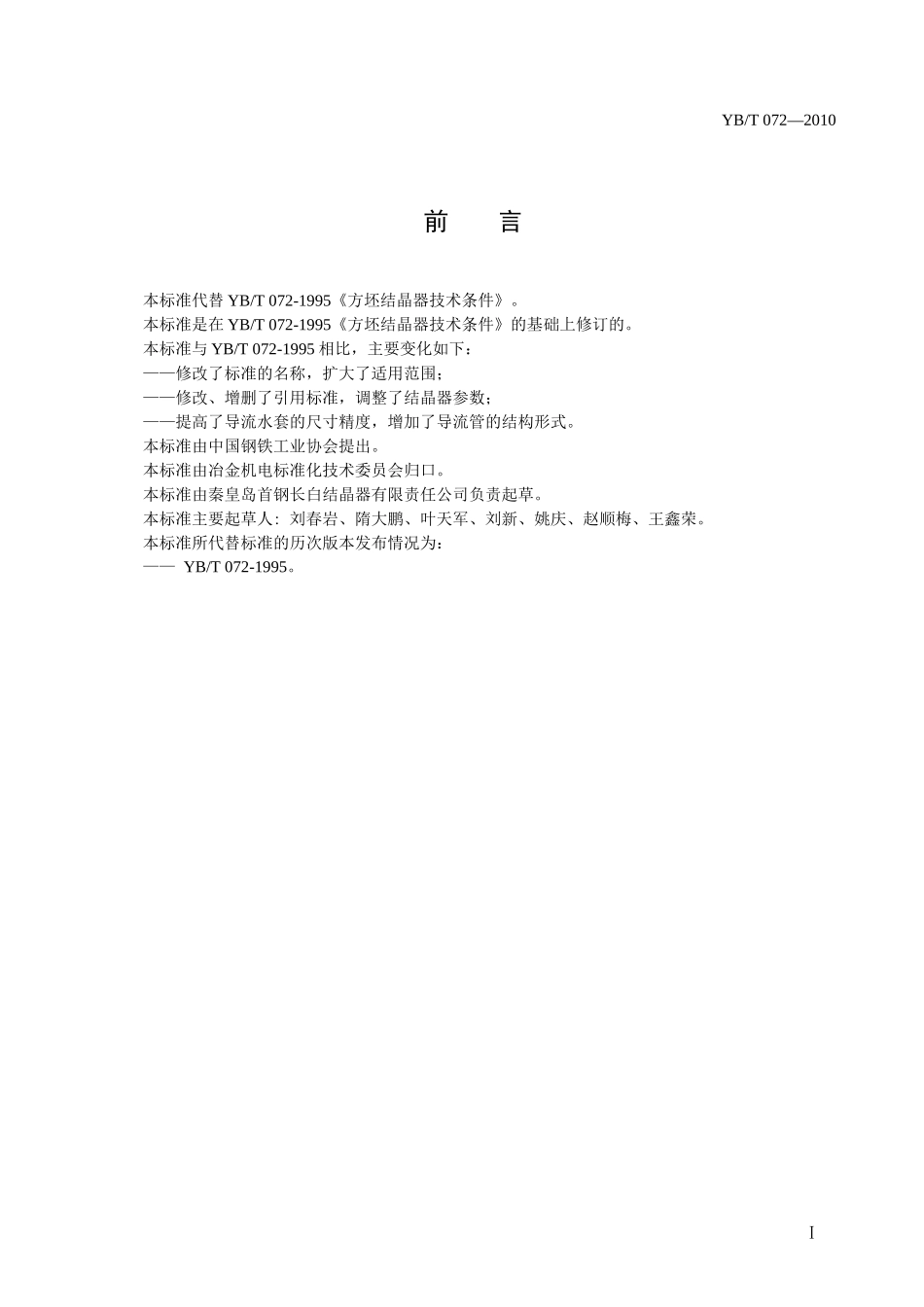

ICS77.140.99H99备案号：YBYB/T072—2010代替YB/T072―1995管式结晶器技术条件Specificationsfortubemould（征求意见稿）××××-××-××发布××××-××-××实施中华人民共和国工业和信息化部发布中华人民共和国黑色冶金行业标准YB/T072—2010前言本标准代替YB/T072-1995《方坯结晶器技术条件》。本标准是在YB/T072-1995《方坯结晶器技术条件》的基础上修订的。本标准与YB/T072-1995相比，主要变化如下：——修改了标准的名称，扩大了适用范围；——修改、增删了引用标准，调整了结晶器参数；——提高了导流水套的尺寸精度，增加了导流管的结构形式。本标准由中国钢铁工业协会提出。本标准由冶金机电标准化技术委员会归口。本标准由秦皇岛首钢长白结晶器有限责任公司负责起草。本标准主要起草人:刘春岩、隋大鹏、叶天军、刘新、姚庆、赵顺梅、王鑫荣。本标准所代替标准的历次版本发布情况为：——YB/T072-1995。Ⅰ第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页管式结晶器技术条件1范围本标准规定了管式连铸机结晶器的性能参数、技术要求、试验方法、检验规则、标志、包装、运输与贮存。本标准适用于连铸用方坯结晶器、矩形坯结晶器和圆坯结晶器。本标准不适用于组合式结晶器。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。GB/T324焊缝符号表示法（ISO2553，MOD）GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口（ISO9692-1，MOD）GB/T1804-2000一般公差未注公差的线性和角度尺寸的公差（ISO2768-1：1989，eqv）GB/T3452.1液压气动用O形橡胶密封圈第1部分:尺寸系列及公差（ISO3601-1，MOD）GB/T6060.2表面粗糙度比较样块磨、车、镗、铣、插及刨加工表面（ISO2632/1，MOD）GB/T10610产品几何技术规范（GPS）表面结构轮廓法评定表面结构的规则和方法（ISO4288，IDT）GB/T13306标牌GB/T13452.2色漆和清漆漆膜厚度的测定（ISO2808，IDT）JB/T5000.3－2007重型机械通用技术条件第3部分：焊接件JB/T9047弧形方坯连铸机结晶器铜管YB/T4141连铸圆坯结晶器铜管技术条件YB/T036.2冶金设备制造通用技术条件铸铁件YB/T036.7冶金设备制造通用技术条件锻件YB/T036.11冶金设备制造通用技术条件焊接件YB/T036.17冶金设备制造通用技术条件机械加工件YB/T036.18冶金设备制造通用技术条件装配YB/T036.19-1992冶金设备制造通用技术条件涂装3管式结晶器参数3.1型式：弧形管式结晶器（见图1、图2和图3）或直形管式结晶器。3.2浇注半径：R4m～R16m。3.3铜管长度：700mm～1000mm。3.4水冷工作压力：0.5MPa～1.0MPa。3.5水缝内水流速：6m/s～12m/s。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页1-足辊喷淋装置；2-足辊装置；3-外壳体；4-外置电磁搅拌器；5-导流水套；6-结晶器铜管；7-接收装置；8-上密封法兰；9-润滑法兰；10-上法兰；11-卡板；12-放射源；13-下密封法兰；14-下法兰。图1方坯结晶器1-足辊喷淋装置；2-足辊装置；3-外壳体；4-导流水套；5-结晶器铜管；6-碟形弹簧装置；7-上密封法兰；8-润滑法兰；9-下密封法兰。第2页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页图2矩形坯结晶器1-足辊喷淋装置；2-足辊装置；3-外壳体；4-内置电磁搅拌器；5-导流水套；6-结晶器铜管；7-接收装置；8-上密封法兰；9-润滑法兰；10-上法兰；11-卡板；12-放射源；13-下密封法兰；14-下法兰图3圆坯结晶器3.6足辊直径：φ70mm～φ120mm。3.7足辊数量：１组～３组。4技术要求4.1一般要求4.1.1管式结晶器应符合本标准的要求，并按规定程序批准的图样和技术文件制造。4.1.2所选用的材料必须有质量证明书，符合国家标准或行业标准的规定。4.1.3外购的机电配套件应附有供货单位的有效合格证明和性能标牌。4.1.4结构件中的焊缝符号和焊缝坡口的形式和尺寸应分别符合GB/T324和GB/T985.1的规定。4.1.5凡未规定的技术要求的铸...
