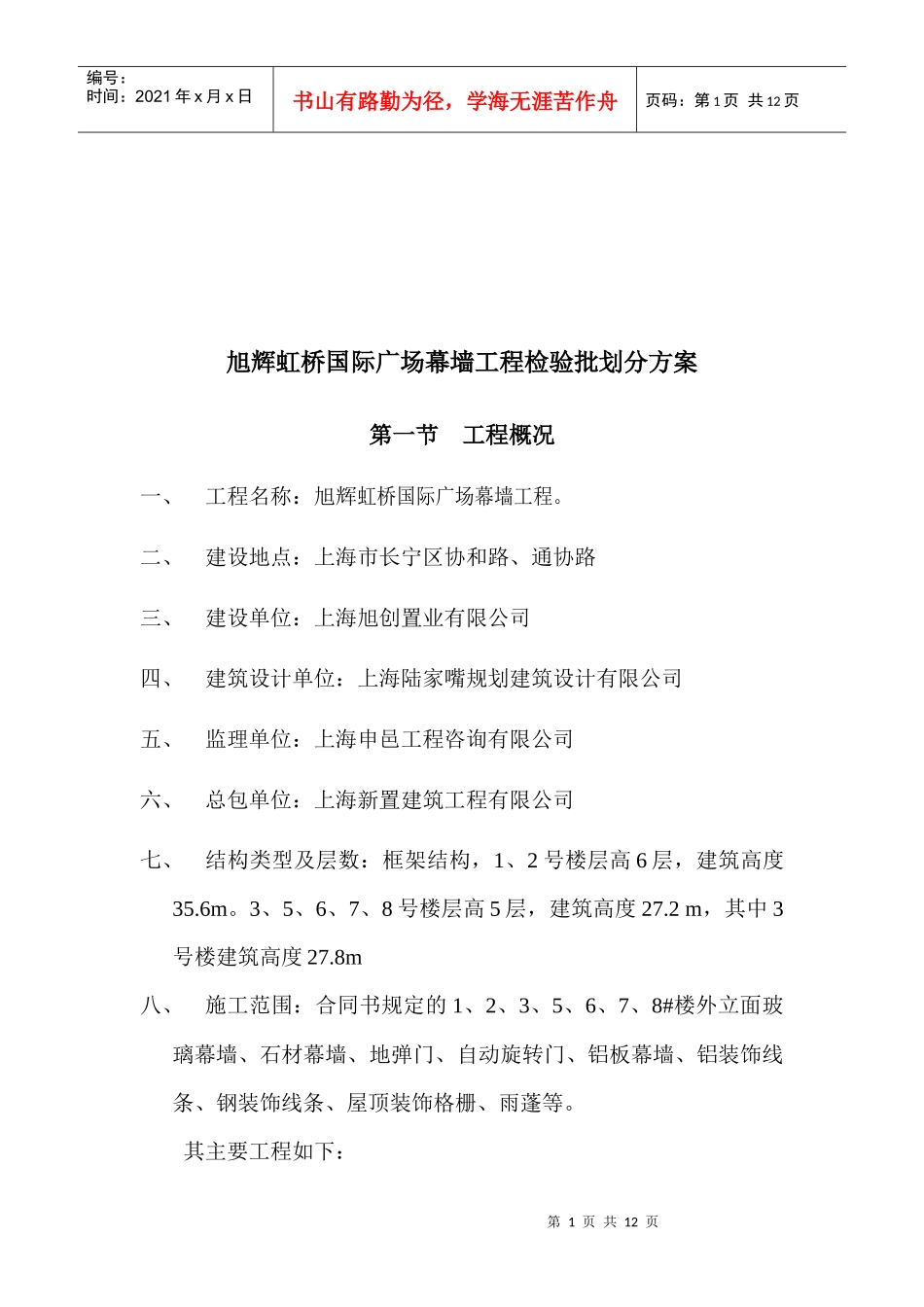

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页旭辉虹桥国际广场幕墙工程检验批划分方案第一节工程概况一、工程名称：旭辉虹桥国际广场幕墙工程。二、建设地点：上海市长宁区协和路、通协路三、建设单位：上海旭创置业有限公司四、建筑设计单位：上海陆家嘴规划建筑设计有限公司五、监理单位：上海申邑工程咨询有限公司六、总包单位：上海新置建筑工程有限公司七、结构类型及层数：框架结构，1、2号楼层高6层，建筑高度35.6m。3、5、6、7、8号楼层高5层，建筑高度27.2m，其中3号楼建筑高度27.8m八、施工范围：合同书规定的1、2、3、5、6、7、8#楼外立面玻璃幕墙、石材幕墙、地弹门、自动旋转门、铝板幕墙、铝装饰线条、钢装饰线条、屋顶装饰格栅、雨蓬等。其主要工程如下：第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页1)玻璃幕墙（含地弹门、自动旋转门、铝板幕墙）9469m2；2)石材幕墙17200m2；3)屋顶装饰格栅1800m2；第二节楼号幕墙面积分布表一、一号楼号楼层高6层，建筑高度35.6m结构类型面积划分石材幕墙玻璃幕墙屋顶装饰格栅总面积（㎡）47012878552大概每层面积（㎡）783．5480二、二号楼号楼层高6层，建筑高度35.6m结构类型面积划分石材幕墙玻璃幕墙屋顶装饰格栅第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页总面积（㎡）46472432519大概每层面积（㎡）774.5405三、三号楼号楼层高5层，建筑高度27.8m结构类型面积划分石材幕墙玻璃幕墙屋顶装饰格栅总面积（㎡）23181608373大概每层面积（㎡）463.6321.6四、五号楼号楼层高5层，建筑高度27.2m结构类型面积划分石材幕墙玻璃幕墙屋顶装饰格栅总面积（㎡）1820808648大概每层面积（㎡）364161.6五、六号楼号楼层高5层，建筑高度27.2m结构类型面积划分石材幕墙玻璃幕墙屋顶装饰格栅总面积（㎡）1645808648大概每层面积（㎡）329161.6六、七号楼号楼层高5层，建筑高度27.2m第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页结构类型面积划分石材幕墙玻璃幕墙屋顶装饰格栅总面积（㎡）16301086242大概每层面积（㎡）326217.2七、八号楼号楼层高5层，建筑高度27.2m结构类型面积划分石材幕墙玻璃幕墙屋顶装饰格栅总面积（㎡）1721826287大概每层面积（㎡）344.2165.2第三节检验批划分一、检验批划分标准幕墙安装工程验收的检验批划分，按采用相同材料、工艺和施工做法的结构，原则上每500~1000平方米面积划分为一个检验批，不足500平方米也作为一个检验批。同时，检验批的划分也可根据与施工流程相一致且方便施工与验收的原则，由施工单位与监理（建设）单位共同商定，但一个检验批面积不得大于3000平方米。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页二、旭辉虹桥国际广场幕墙工程检验批划分方案1、一号楼检验批划分：一号楼楼层高六层，每层石材幕墙大概面积为783.5㎡，故划分为6个检验批即每一个楼层为一个检验批，一个检验批内石材幕墙面积为783.5㎡；每层玻璃幕墙大概面积为480㎡，故划分为3个检验批即每2层为一个检验批，一个检验批内玻璃幕墙面积为960㎡；屋顶铝合金格栅面积为552㎡单独另划分一个检验批。2、二号楼检验批划分：二号楼楼层高六层，每层石材幕墙面积大概为774.5㎡，由于二号楼三层存在样板区故划分为7个检验批，即一层为一个检验批，二层为一个检验批，三层样板区为一个检验批，三层非样板区为一个检验批，四层为一个检验批，五层为一个检验批，六层为一个检验批，一个检验批内石材幕墙面积最大为774.5㎡；每层玻璃幕墙第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页大概面积为405㎡，故划分为4个检验批，即一层、二层为一个检验批，三层样板区为一个检验批，三层非样板区、四层为一个检验批，五层、六层为一个检验批，一个检验批内玻璃幕墙面积最大为910㎡；屋顶铝合金格栅面积为519㎡单独另划分一个检...
