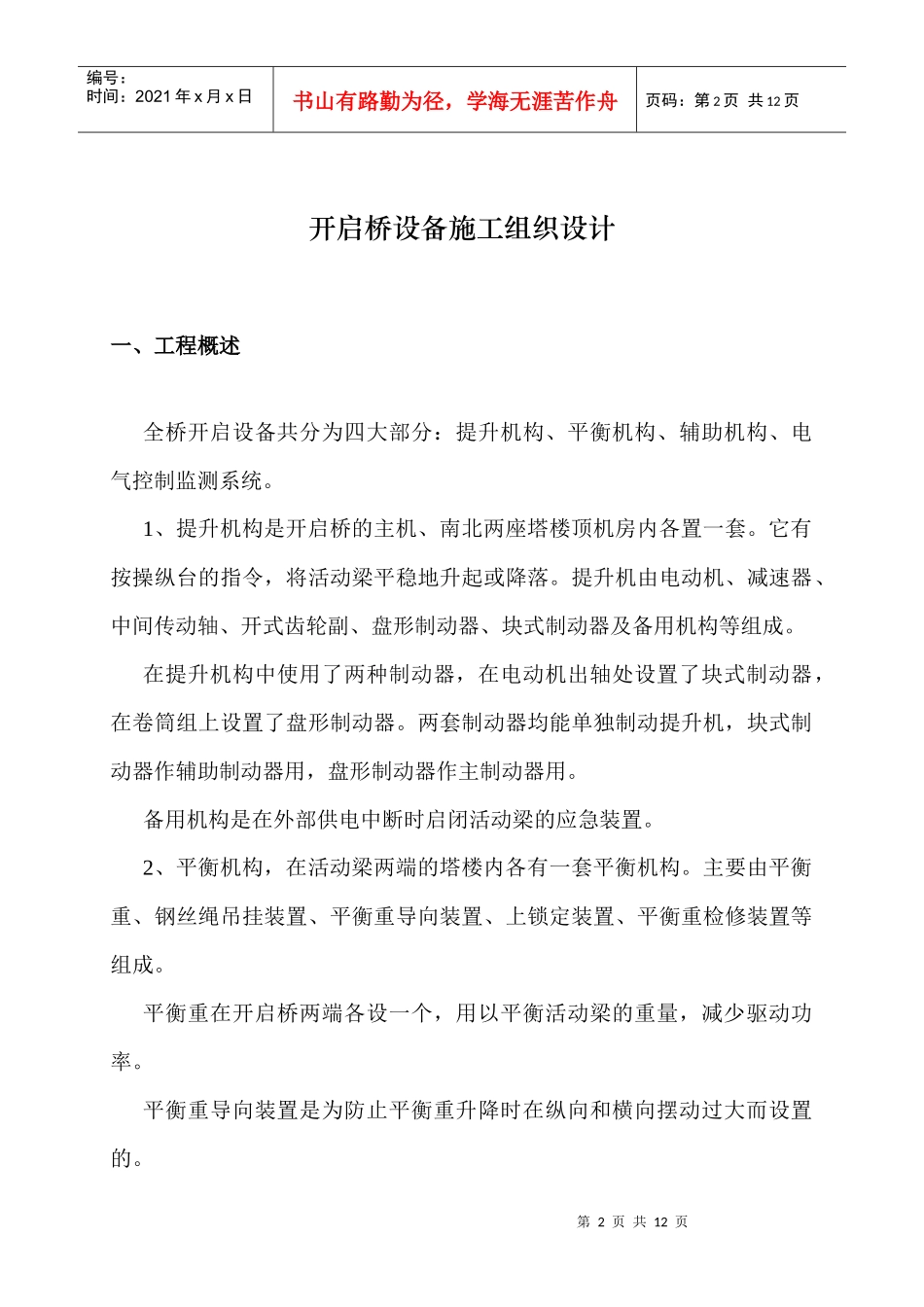

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页目录一、工程概述...................................................2二、质量保证体系..............................................4三、较大零部件制作方案......................................6四、开启桥设备制造规则及标准..............................8五、开启桥提升设备的生产进度安排........................9六、产品制造分工布置.......................................10七、开启桥提升设备的运输方案............................10八、拟投入该提升设备生产设备清单......................11九、质量保证及售后服务承诺...............................11第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页开启桥设备施工组织设计一、工程概述全桥开启设备共分为四大部分：提升机构、平衡机构、辅助机构、电气控制监测系统。1、提升机构是开启桥的主机、南北两座塔楼顶机房内各置一套。它有按操纵台的指令，将活动梁平稳地升起或降落。提升机由电动机、减速器、中间传动轴、开式齿轮副、盘形制动器、块式制动器及备用机构等组成。在提升机构中使用了两种制动器，在电动机出轴处设置了块式制动器，在卷筒组上设置了盘形制动器。两套制动器均能单独制动提升机，块式制动器作辅助制动器用，盘形制动器作主制动器用。备用机构是在外部供电中断时启闭活动梁的应急装置。2、平衡机构，在活动梁两端的塔楼内各有一套平衡机构。主要由平衡重、钢丝绳吊挂装置、平衡重导向装置、上锁定装置、平衡重检修装置等组成。平衡重在开启桥两端各设一个，用以平衡活动梁的重量，减少驱动功率。平衡重导向装置是为防止平衡重升降时在纵向和横向摆动过大而设置的。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页平衡重检修装置用于调整、检查、更换钢丝绳而设置的。它由固定梁、活动梁、导向柱、千斤顶、吊板、销轴、油泵等组成。3、辅助机构包括活动梁导向装置、对中装置、空气缓冲器、下锁定装置、路栅、电梯、检修行车、备用发动机等组成。活动梁导向装置能在活动梁升降时起导向作用，在混凝土塔楼上装有轨道，活动梁上装有导向轮，限制活动桥跨的纵向和横向的摆动。对中装置能保证活动梁下降时能准确落在钢梁支座上。空气缓冲器的作用是减小冲击，保证活动梁平稳落位。电梯设置于塔楼内，用于大桥开启及检修时工作人员的乘降。因塔楼内空间狭小（净宽仅1.5m），要求在塔楼底层时从外边上电梯，到顶层时从里面进机房，故采用上置式机房拽引方式，开门为两边开门，轿箱结构为背架式。5t检修车是为便于检修提升机和其他设备而设置的。备用发电机是在供电网络停电时，用于缓慢起降活动梁的。4、在电气控制监测系统中采用交流变频调速技术。通过对装于电机轴端的轴角编码器取出的转速信号进行检测、控制，使得两套提升机构的主电机保持一致转速来达到同步要求。对于开启过程中的相关程序控制，则由PLC可编程控制器来实现。供电系统采用两岸分别向两测塔楼供电，在两塔楼间铺设过江电缆，将两塔楼之间供电控制屏连锁控制，保证只能接通单侧供电网络。第4页共12页第3页共12页经理总工程师副经理技术部质保部经营部生产部各技术室检查组成品库机加工段钳工工段半成品库编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页二、质量保证体系中铁山桥集团于1998年已通过ISO90002质量认证，建立了一套完整的质量保证体系，工程机械公司作为集团公司的下属单位，完全执行集团公司的质量文件，执行集团公司的质量方针和质量目标，并结合机械产品的技术特点，编制了机构产品生产过程质量控制体系。1、施工组织机构2、本工程的主要负责人本工程的总体布置由经理李秀成主持，总工程师张春泉负责主抓本工程的技术准备和质量控制工作，副经理曹桐意负责主抓本产品生产组织工第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页作...
