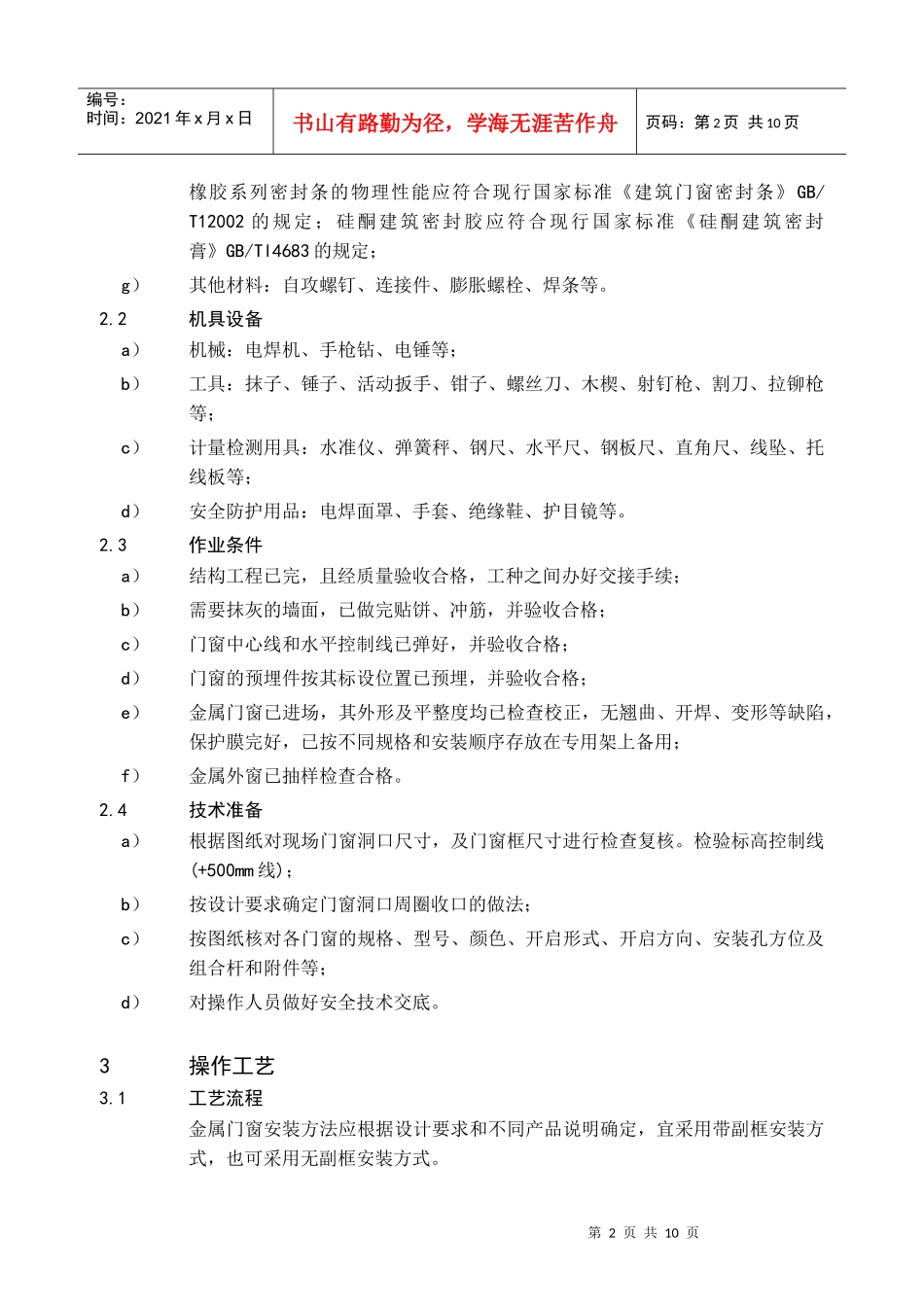

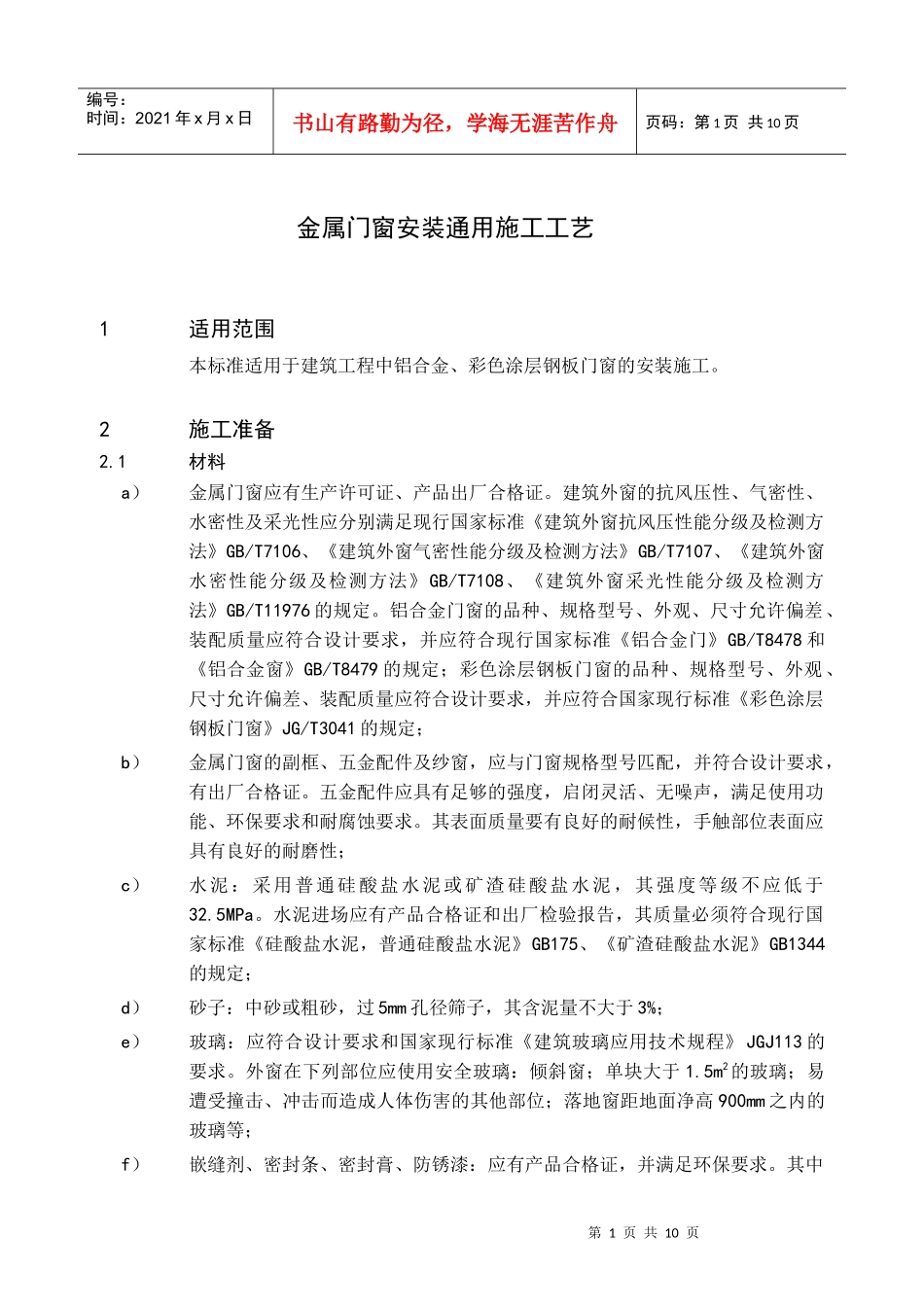

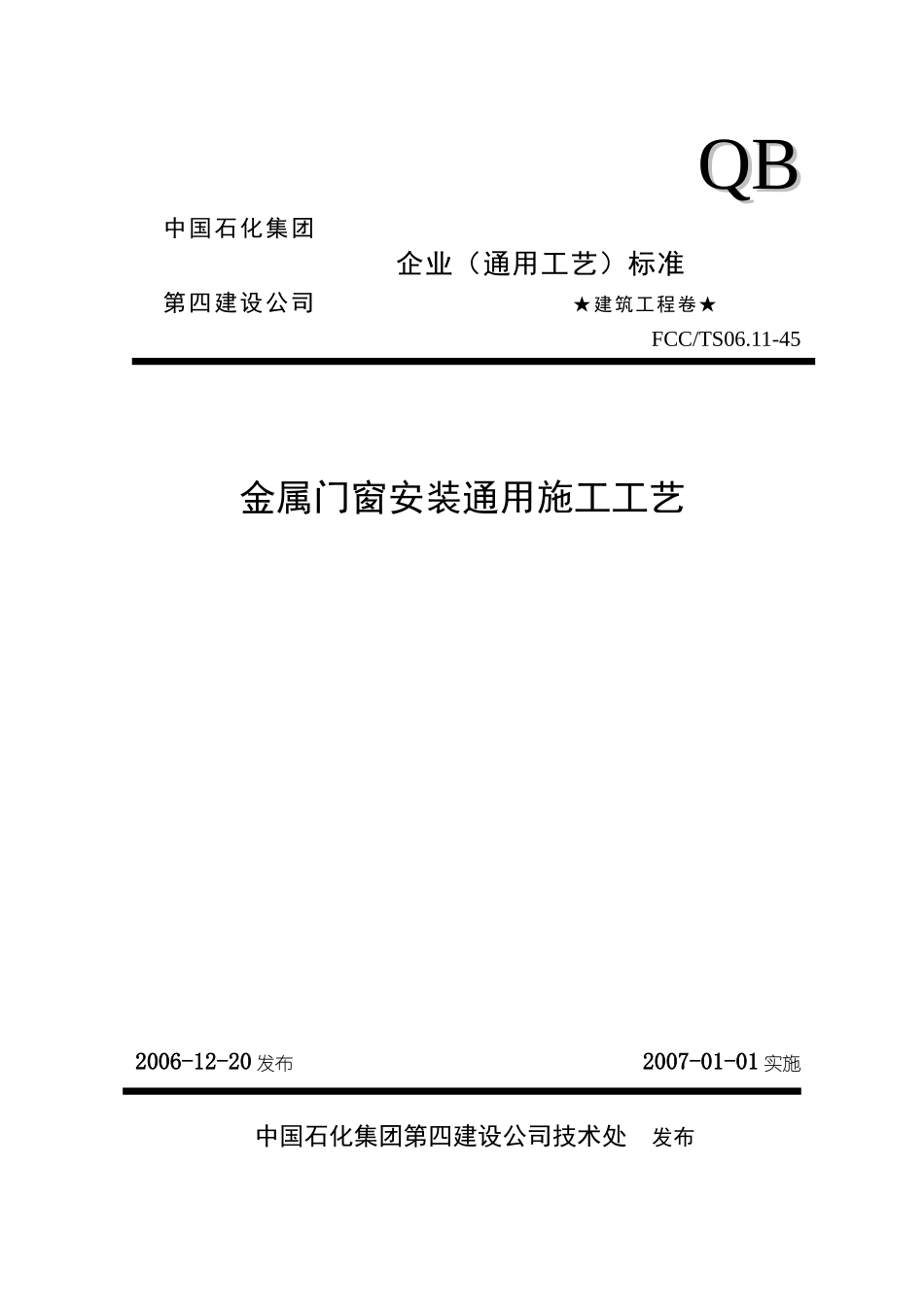

QBQB中国石化集团企业（通用工艺）标准第四建设公司★建筑工程卷★FCC/TS06.11-45金属门窗安装通用施工工艺2006-12-20发布2007-01-01实施中国石化集团第四建设公司技术处发布第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页金属门窗安装通用施工工艺1适用范围本标准适用于建筑工程中铝合金、彩色涂层钢板门窗的安装施工。2施工准备2.1材料a）金属门窗应有生产许可证、产品出厂合格证。建筑外窗的抗风压性、气密性、水密性及采光性应分别满足现行国家标准《建筑外窗抗风压性能分级及检测方法》GB/T7106、《建筑外窗气密性能分级及检测方法》GB/T7107、《建筑外窗水密性能分级及检测方法》GB/T7108、《建筑外窗采光性能分级及检测方法》GB/T11976的规定。铝合金门窗的品种、规格型号、外观、尺寸允许偏差、装配质量应符合设计要求，并应符合现行国家标准《铝合金门》GB/T8478和《铝合金窗》GB/T8479的规定；彩色涂层钢板门窗的品种、规格型号、外观、尺寸允许偏差、装配质量应符合设计要求，并应符合国家现行标准《彩色涂层钢板门窗》JG/T3041的规定；b）金属门窗的副框、五金配件及纱窗，应与门窗规格型号匹配，并符合设计要求，有出厂合格证。五金配件应具有足够的强度，启闭灵活、无噪声，满足使用功能、环保要求和耐腐蚀要求。其表面质量要有良好的耐候性，手触部位表面应具有良好的耐磨性；c）水泥：采用普通硅酸盐水泥或矿渣硅酸盐水泥，其强度等级不应低于32.5MPa。水泥进场应有产品合格证和出厂检验报告，其质量必须符合现行国家标准《硅酸盐水泥，普通硅酸盐水泥》GB175、《矿渣硅酸盐水泥》GB1344的规定；d）砂子：中砂或粗砂，过5mm孔径筛子，其含泥量不大于3%；e）玻璃：应符合设计要求和国家现行标准《建筑玻璃应用技术规程》JGJ113的要求。外窗在下列部位应使用安全玻璃：倾斜窗；单块大于1.5m2的玻璃；易遭受撞击、冲击而造成人体伤害的其他部位；落地窗距地面净高900mm之内的玻璃等；f）嵌缝剂、密封条、密封膏、防锈漆：应有产品合格证，并满足环保要求。其中第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页橡胶系列密封条的物理性能应符合现行国家标准《建筑门窗密封条》GB/T12002的规定；硅酮建筑密封胶应符合现行国家标准《硅酮建筑密封膏》GB/Tl4683的规定；g）其他材料：自攻螺钉、连接件、膨胀螺栓、焊条等。2.2机具设备a）机械：电焊机、手枪钻、电锤等；b）工具：抹子、锤子、活动扳手、钳子、螺丝刀、木楔、射钉枪、割刀、拉铆枪等；c）计量检测用具：水准仪、弹簧秤、钢尺、水平尺、钢板尺、直角尺、线坠、托线板等；d）安全防护用品：电焊面罩、手套、绝缘鞋、护目镜等。2.3作业条件a）结构工程已完，且经质量验收合格，工种之间办好交接手续；b）需要抹灰的墙面，已做完贴饼、冲筋，并验收合格；c）门窗中心线和水平控制线已弹好，并验收合格；d）门窗的预埋件按其标设位置已预埋，并验收合格；e）金属门窗已进场，其外形及平整度均已检查校正，无翘曲、开焊、变形等缺陷，保护膜完好，已按不同规格和安装顺序存放在专用架上备用；f）金属外窗已抽样检查合格。2.4技术准备a）根据图纸对现场门窗洞口尺寸，及门窗框尺寸进行检查复核。检验标高控制线(+500mm线)；b）按设计要求确定门窗洞口周圈收口的做法；c）按图纸核对各门窗的规格、型号、颜色、开启形式、开启方向、安装孔方位及组合杆和附件等；d）对操作人员做好安全技术交底。3操作工艺3.1工艺流程金属门窗安装方法应根据设计要求和不同产品说明确定，宜采用带副框安装方式，也可采用无副框安装方式。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页弹线定位→立副框→门窗框就位固定→嵌缝→清洁修色→门窗扇及玻璃安装→配件安装→装纱窗3.2操作方法3.2.1弹线定位a）弹放垂直控制线：按设计要求，从顶层至首层用大线坠或经纬仪吊垂直，检查外立面门、窗洞口位置的准确度，并在墙上弹出垂直线，出现偏差超标时，必须先对其进行处理。室内用线坠吊垂直弹...
