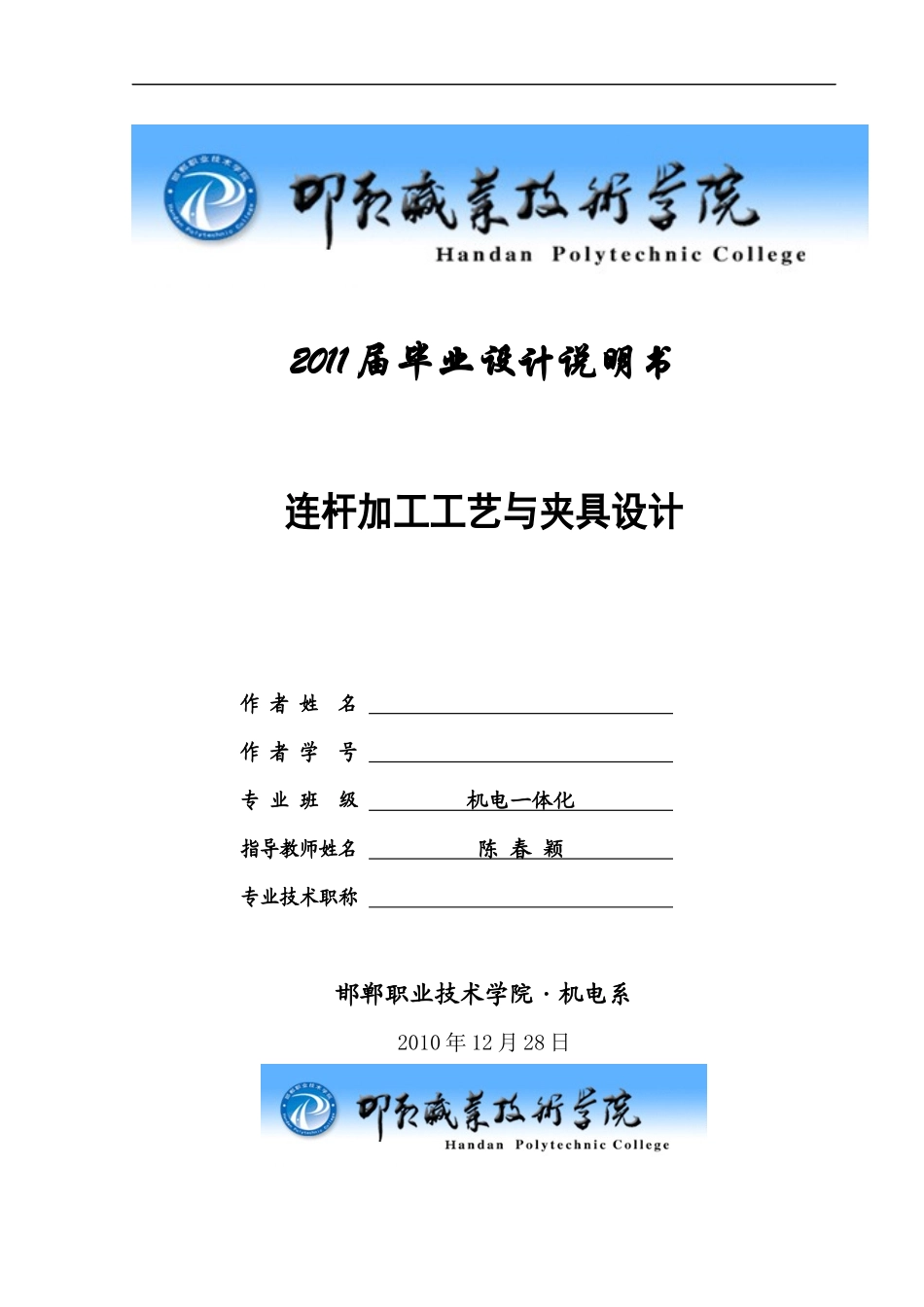

2011届毕业设计说明书连杆加工工艺与夹具设计作者姓名作者学号专业班级机电一体化指导教师姓名陈春颖专业技术职称邯郸职业技术学院·机电系2010年12月28日机电系机电一体化专业毕业设计毕业设计任务书题目：连杆加工工艺与夹具设计专业：机电一体化班级：学生姓名：学号：11月1日至12月31日共8周一、设计内容需要完成连杆的加工工艺设计，包括分析零件结构工艺性，编排合理的加工工艺过程，选择各加工工序合理的切削用量，填写零件的加工工艺卡片。完成给定加工面的专用夹具设计等。二、设计原始资料及要求已知：连杆的装配图（一张）和零件图（两张）生产纲领：大批量生产，年产量6000件班制：两班制设计任务：1.绘制连杆零件图和毛坯图。2.设计连杆工艺并编制工艺规程卡片一套。3.设计连杆盖通孔加工的专用夹具。三、设计完成后提交的文件和图表1.计算说明部分：设计说明书一份2.图纸部分：连杆毛坯图一张连杆加工工艺规程卡片一套夹具装配图一张，夹具非标零件图全套四、毕业设计进程安排序号设计各阶段工作内容时间分配（起止日期）1确定设计题目并查阅相关资料2010-11-1～2010-11-72绘制连杆零件图及毛坯图等2010-11-8～2010-11-143连杆工艺设计并编制工艺规程卡片一套2010-11-15～2010-11-284设计某工序加工的专用夹具一套2010-11-29～2010-12-125编写设计说明书2010-12-13～2010-12-196指导老师检查设计并修改及准备答辩2010-12-20～2010-12-31机电系机电一体化专业毕业设计五、主要参考资料［1］赵如福主编金属机械加工工艺设计手册上海科学技术出版社2009.1［2］孟少农主编机械加工工艺手册（第三卷）机械工业出版社1992.1［3］瞿芳主编机械制图中国传媒大学出版社2008.6［4］穆玺清主编机械设计基础机械工业出版社2007.11［5］吴宗泽，罗圣国主编机械设计课程设计手册高等教育出版社2006.5［6］李洪主编机械加工工艺手册北京出版社1996.1［7］符炜主编实用切削加工手册湖南科学技术出版社2003.3［8］浦林祥金属切削机床夹具设计手册机械工业出版社1995［9］孙丽媛主编机械制造工艺及专用夹具设计指导冶金工业出版社2002.2［10］方昆凡公差与配合手册机械工业出版社1999［11］吴宗泽机械设计实用手册化学工业出版社2000［12］马贤智机械加工余量与公差手册中国标准出版社1994［13］王光斗，王春福机床夹具设计手册上海科学技术出版社2000学生（签字）：教研室主任（签字）：指导教师（签字）：系主任（签字）：机电系机电一体化专业毕业设计摘要连杆是柴油机的主要传动件之一，本文主要论述了连杆的加工工艺及其夹具设计。连杆的尺寸精度、形状精度以及位置精度的要求都很高，而连杆的刚性比较差，容易产生变形，因此在安排工艺过程时，就需要把各主要表面的粗精加工工序分开。逐步减少加工余量、切削力及内应力的作用，并修正加工后的变形，就能最后达到零件的技术要求。机械加工工艺是企业上品种、上质量、上水平，加速产品更新，提高经济效益的技术保障。然而夹具又是制造系统的重要部分，工艺对夹具的要求也会提高，专用夹具、成组夹具、组合夹具和随行夹具都朝着柔性化自动化、标准化、通用化和高效化方向发展以满足加工要求。所以对机械的加工工艺及夹具设计具有十分重要的意义。关键词:连杆，加工工艺，夹具设计I机电系机电一体化专业毕业设计ABSTRACTTheconnectingrodisoneofthemaindrivingmediumofdieselengine,thistextexpoundsmainlythemachiningtechnologyandthedesignofclampingdeviceoftheconnectingrod.Theprecisionofsize,theprecisionofprofileandtheprecisionofposition,oftheconnectingrodisdemandedhighly,andtherigidityoftheconnectingrodisnotenough,easytodeform,soarrangingthecraftcourse,needtoseparatetheeachmainandsuperficialthickfinishmachiningprocess.Reducethefunctionofprocessingthesurplus,cuttingforceandinternalstressprogressively,revisethedeformationafterprocessing,canreachthespecificationrequirementforthepartfinally.Keywords:connectingrod,deformination,processingtechnology,designofclampingdeviceII机电系机...
