主厂房锅炉本体(安装)设备清册VIP免费

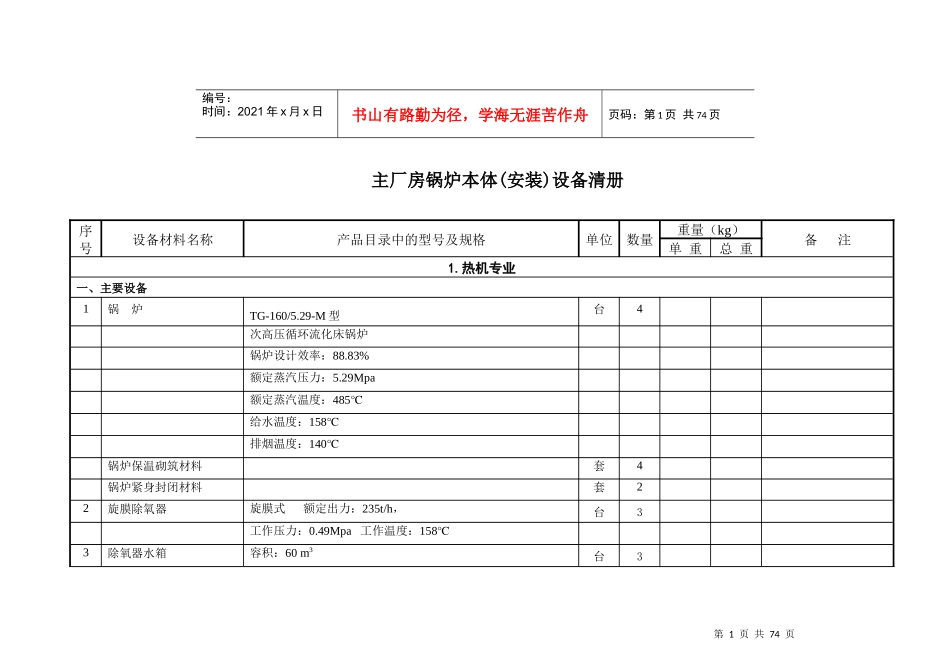

第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共74页主厂房锅炉本体(安装)设备清册序号设备材料名称产品目录中的型号及规格单位数量重量（kg）备注单重总重1.热机专业一、主要设备1锅炉TG-160/5.29-M型台4次高压循环流化床锅炉锅炉设计效率：88.83%额定蒸汽压力：5.29Mpa额定蒸汽温度：485℃给水温度：158℃排烟温度：140℃锅炉保温砌筑材料套4锅炉紧身封闭材料套22旋膜除氧器旋膜式额定出力：235t/h，台3工作压力：0.49Mpa工作温度：158℃3除氧器水箱容积：60m3台3第2页共74页第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共74页序号设备材料名称产品目录中的型号及规格单位数量重量（kg）备注单重总重470t/h减温减压器额定进口蒸汽量:70t/h台1一次蒸汽：压力:5.29Mpa，温度:485℃二次蒸汽：压力:0.5Mpa，温度:160℃570t/h减温减压器额定进口蒸汽量:70t/h台1一次蒸汽：压力:5.29Mpa，温度:485℃二次蒸汽：压力:2.5Mpa,温度:230℃6电动给水泵H=800mH2O,Q=180m3/h台5配用电动机YKK4005-2型，10KV，560kw，2980r/min台57一次风机AGX130-2NO20F型台4Q=146400m3/h,H=17300Pa左右旋900各两台配电机YKK560-4型N=1120KW，10KV，1480r/min,IP54台48二次风机AGX130-2DNO18D型台4Q=97600m3/h,H=15420Pa左右旋900各两台配电机YKK500-4型N=630KW，10KV，1480r/min,IP54台49引风机AYX240-9ANO30.8F型左、右旋450各四台台8Q=259300m3/h，H=9948Pa第3页共74页第2页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共74页序号设备材料名称产品目录中的型号及规格单位数量重量（kg）备注单重总重配电机YKK500-6型N=1250KW，10KV，960r/min,IP54台810高压流化风机Q=25.61m³/min，H=24500pa台8配电机N=22KW台811疏水扩容器SK-1.5型V=1.5m3，工作压力：0.4Mpa台112疏水箱V=20m3台213疏水泵IR80-50-315C型42.9m3/h92mH2O台2配用电机30kW380V2900r/min台214炉前煤仓V有效=185m3钢制台815电袋除尘器处理烟气量：470000m3台4出口烟尘浓度〈30mg/Nm3保证效率：≥99.92%16定期排污扩容器DP-7.5型7.5m3工作压力:0.15MPa台117连续排污扩容器LP-5.5型5.5m3工作压力:0.49MPa台118耐压称重式给煤机NJGC-30型出力：0~20t/h变频台16配电动机N=4KW，1.5KW,380V台1619冷渣器出力：0-15t/h台8驱动装置11KW台8第4页共74页第3页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共74页序号设备材料名称产品目录中的型号及规格单位数量重量（kg）备注单重总重22点火油泵2CY-4.2/2.5型Q=4.2m3/h，H=2.5MPa台2Y132S-4型N=5.5KW，380V台223细滤油器LY-5型台224点火油罐V=20m3台225手动葫芦起重量10t，起吊高度7m台226电动葫芦起重量8t，起吊高度7m台227电动葫芦起重量10t，起吊高度9m台128电动葫芦起重量2t，起吊高度42m台429手动葫芦起重量1t，起吊高度21m台130电动葫芦起重量3t，起吊高度12m台33135t/h减温减压器额定进口蒸汽量:35t/h台1一次蒸汽：压力:5.29Mpa，温度:485℃二次蒸汽：压力:4.02Mpa，温度:460℃3235t/h减温减压器额定进口蒸汽量:35t/h台1一次蒸汽：压力:4.02Mpa，温度:460℃第5页共74页第4页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共74页序号设备材料名称产品目录中的型号及规格单位数量重量（kg）备注单重总重二次蒸汽：压力:2.5Mpa，温度:230℃33柴油给水泵H=800mH2O,Q=85m3/h台1配柴油机355kw，2960r/min台1二、主要材料冷风道安装(按单台炉开列）1钢板δ4㎡50031.4157002圆形管段φ219×3米514.9574.753圆形管段φ133×3米1312.73165.494织物补偿器563×1161L=300件12002005织物补偿器φ1100L=300件11001006织物补偿器2400×910L=300件13003007消声器1400×2400件10风机厂供货8消声器1000×1800件10风机厂供货9电动调节圆风门DN125件2100200外购10电动关断圆风门DN200件1100100外购第6页共74页第5页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共74页序号设备材料名称产品目录中的型号及规格单位数量重量（kg）...
