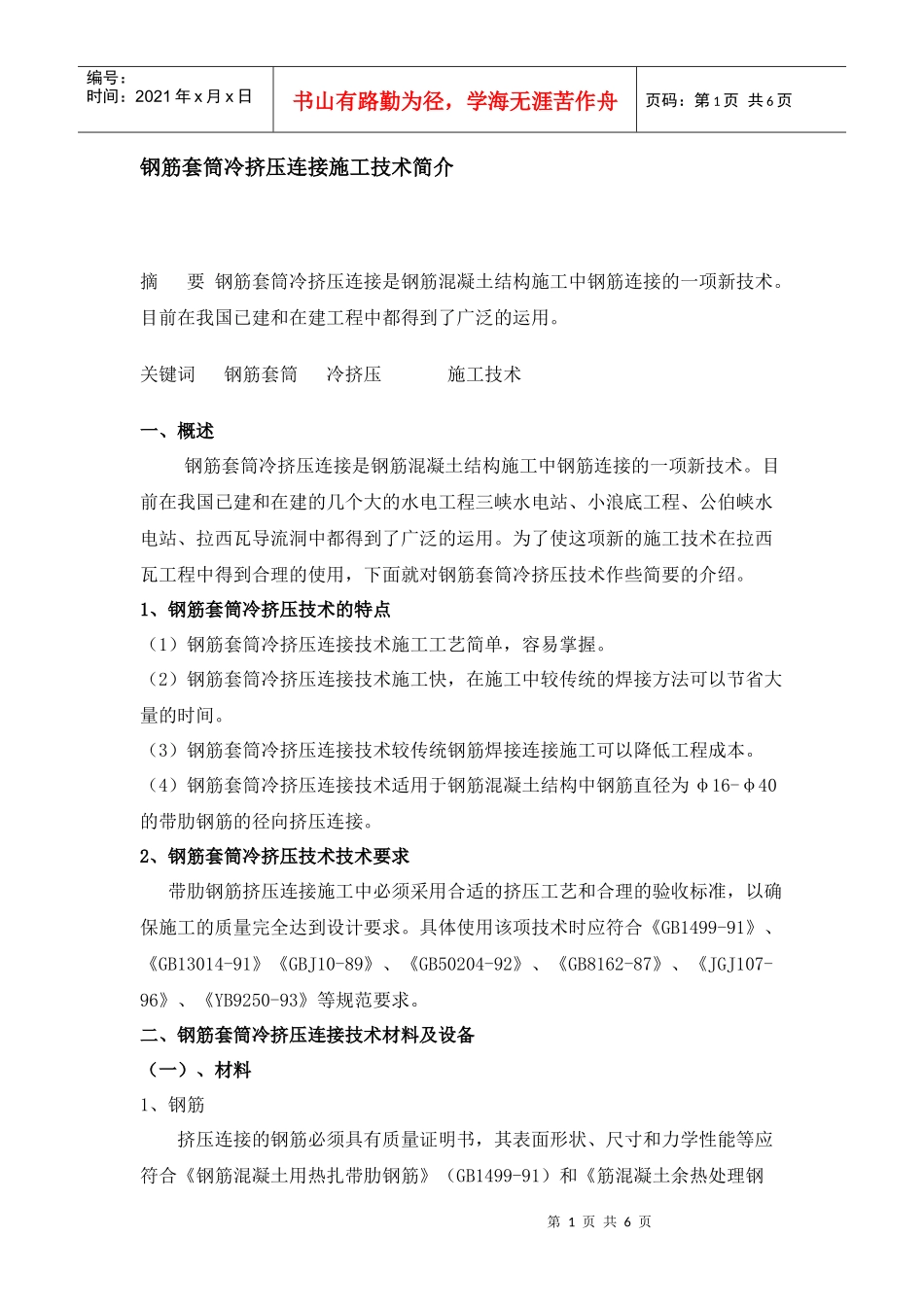

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页钢筋套筒冷挤压连接施工技术简介摘要钢筋套筒冷挤压连接是钢筋混凝土结构施工中钢筋连接的一项新技术。目前在我国已建和在建工程中都得到了广泛的运用。关键词钢筋套筒冷挤压施工技术一、概述钢筋套筒冷挤压连接是钢筋混凝土结构施工中钢筋连接的一项新技术。目前在我国已建和在建的几个大的水电工程三峡水电站、小浪底工程、公伯峡水电站、拉西瓦导流洞中都得到了广泛的运用。为了使这项新的施工技术在拉西瓦工程中得到合理的使用，下面就对钢筋套筒冷挤压技术作些简要的介绍。1、钢筋套筒冷挤压技术的特点（1）钢筋套筒冷挤压连接技术施工工艺简单，容易掌握。（2）钢筋套筒冷挤压连接技术施工快，在施工中较传统的焊接方法可以节省大量的时间。（3）钢筋套筒冷挤压连接技术较传统钢筋焊接连接施工可以降低工程成本。（4）钢筋套筒冷挤压连接技术适用于钢筋混凝土结构中钢筋直径为φ16-φ40的带肋钢筋的径向挤压连接。2、钢筋套筒冷挤压技术技术要求带肋钢筋挤压连接施工中必须采用合适的挤压工艺和合理的验收标准，以确保施工的质量完全达到设计要求。具体使用该项技术时应符合《GB1499-91》、《GB13014-91》《GBJ10-89》、《GB50204-92》、《GB8162-87》、《JGJ107-96》、《YB9250-93》等规范要求。二、钢筋套筒冷挤压连接技术材料及设备（一）、材料1、钢筋挤压连接的钢筋必须具有质量证明书，其表面形状、尺寸和力学性能等应符合《钢筋混凝土用热扎带肋钢筋》（GB1499-91）和《筋混凝土余热处理钢第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页筋》（GB13024-91）标准的要求。钢筋使用前必须进行外观检查和抽取试样作力学性能试验。钢筋发生脆断和力学性能明显不正常时，尚应进行化学成份分析。钢筋在储运时，不得损坏表面标志，并按批堆放整齐，避免锈蚀和污染。2、套筒套筒材料采用适于压延的无缝钢管加工制成，其实测力学性能符合表1-1中的要求。套筒尺寸及偏差符合表1-2及表1-3中的要求。套筒储运时须防锈蚀和污染，验收时分批验收，存放时按不同规格分别堆放，套筒应有出厂合格证。钢套筒材料力学性能要求表1-1性能项目力学性能指标屈服强度N/mm2225-350抗拉强度N/mm2375-500延伸率δ5%≥20钢套筒型号及几何尺寸表表1-2钢套筒型号钢套筒尺寸（mm）理论重量（kg）外径壁厚长度HG4070112504.0HG3663.5102303.04HG32579.52002.28HG285081801.49HG254571601.05HG22386.51400.71HG203661300.58HG18345.51200.45套筒尺寸的允许偏差（mm）表1-3套筒外径D外径允许偏差壁厚(t)允许偏差长度允许偏差≤50±0.5+0.12t-0.10t±2＞50±0.01D+0.12t±2第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页-0.10t（二）、设备1、挤压设备挤压连接设备由压接器，超高压油泵、超高压油管组成。超高压油泵是挤压的动力源，额定工作压力为80Mpa；压接器是钢筋挤压的执行部件，有两种型号，最大工作压力100Mpa；其中YJH-32型适用于压接φ16-φ32钢筋，YJH-40T适用于压接φ32-φ40钢筋。压模、套筒、钢筋应配套使用，压模共有九种规格，模具上标注的数字表示被接钢筋的直径，使用时应检查。钢筋套筒冷挤压连接设备还包括挤压辅助设备和挤压专用设备。挤压辅助设备有：吊具、角向砂轮机等；挤压专用设备包括：标志卡、尺寸卡板。三、钢筋大道筒冷挤压连接施工（一）套筒、压模型号及压搪参数1、相同规格钢筋连接时的套筒型号、模具型号及压痕参数相同规格钢筋连接时的套筒型号、模具型号及压痕参数应符合表1-4中所示。同规格钢筋连接时的参数表1-4连接钢筋规格(mm)套筒型号压模型号压痕最小直径允许范围（mm）压痕尺寸（mm）每侧压痕道次钢筋插入深度（mm）_40HG40HM4060-63≥80712536HG36HM3654-57≥70611532HG32HM3248-51≥60510028HG28HM2841-44≥5559025HG25HM2537-39≥5058022HG22HM2232-34≥4547020HG20HM2029-31≥4546518HG18HM1827-29≥40460第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，...
