某建筑设计研究院有限公司技术标准(试行)VIP专享VIP免费

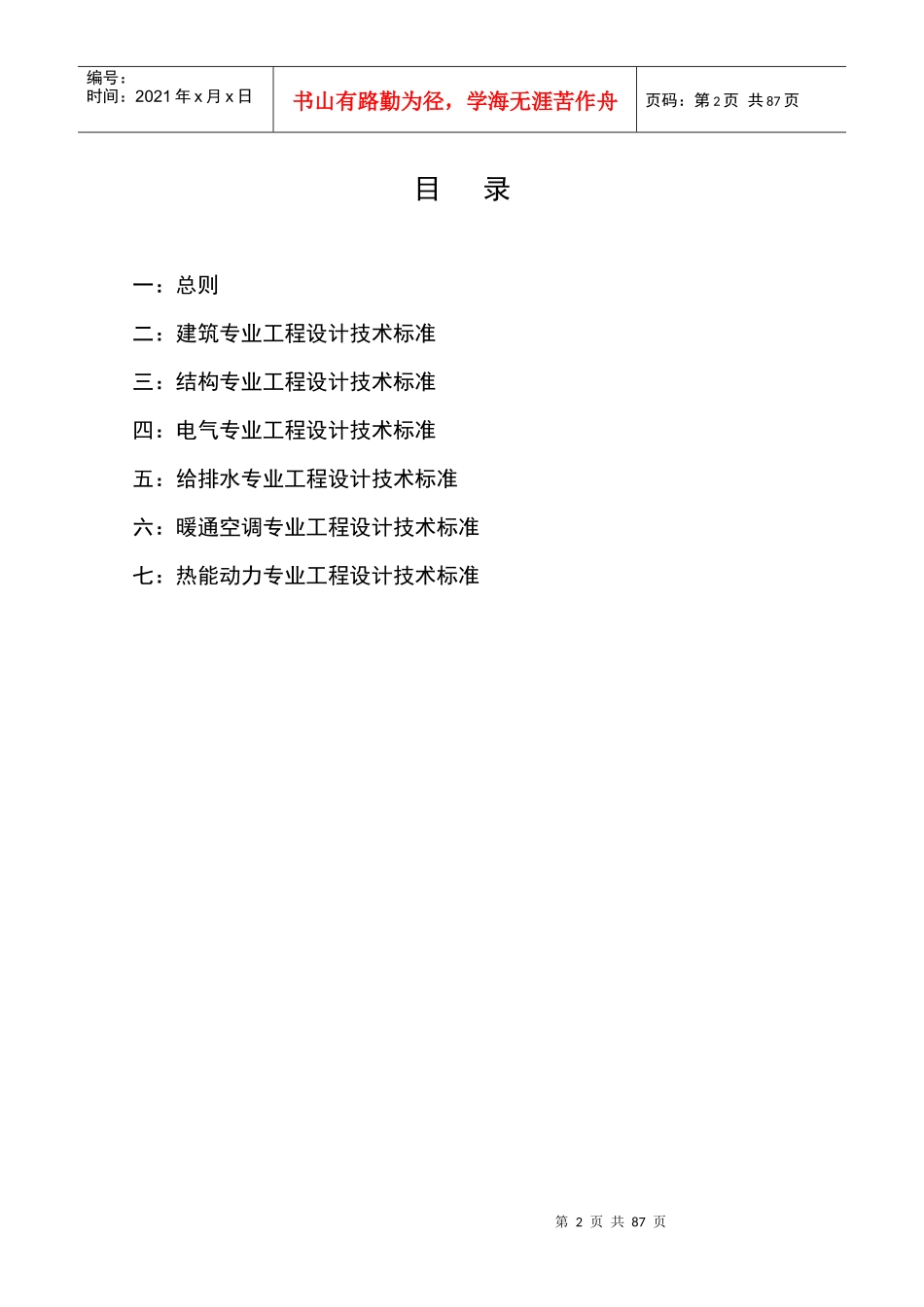

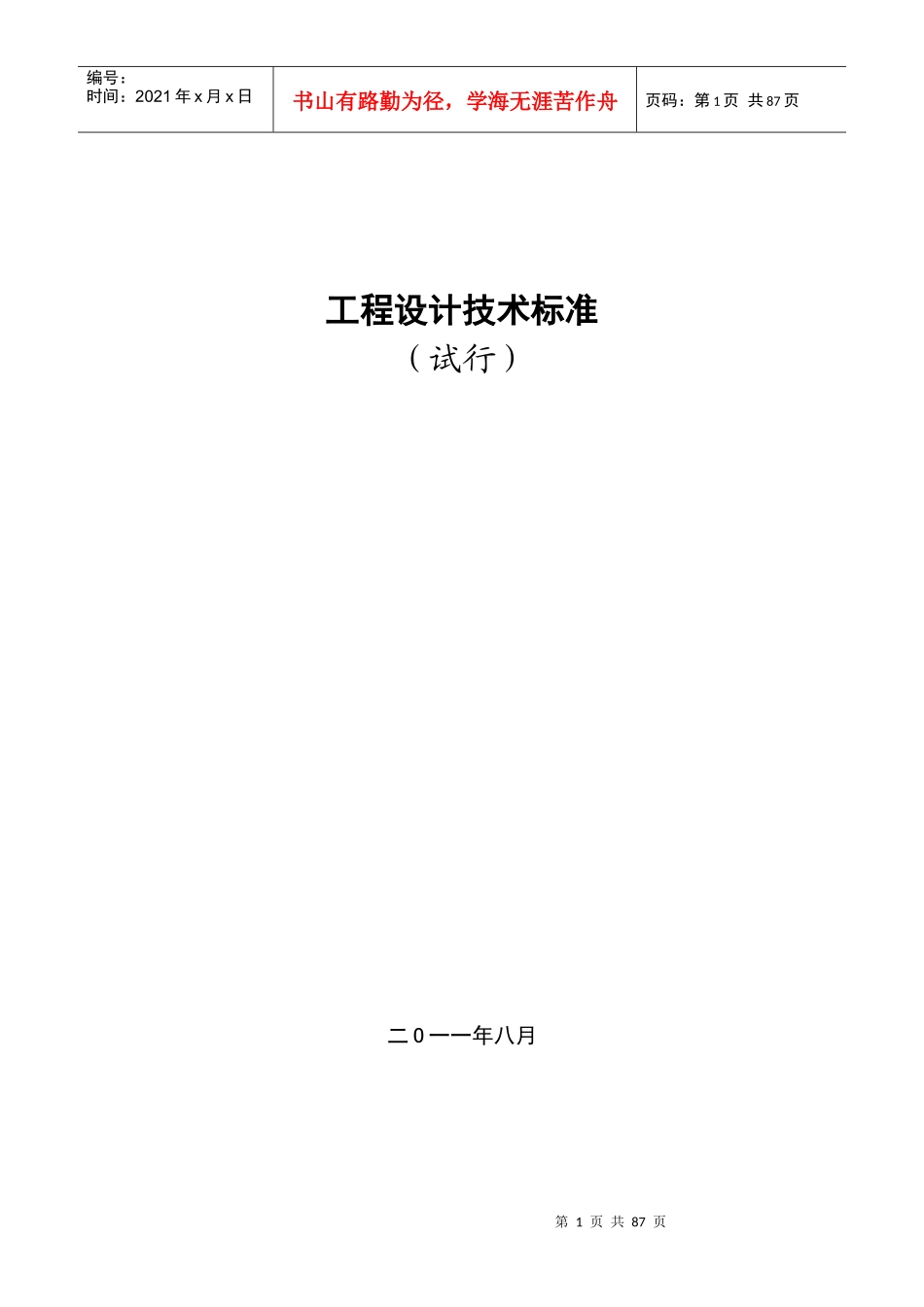

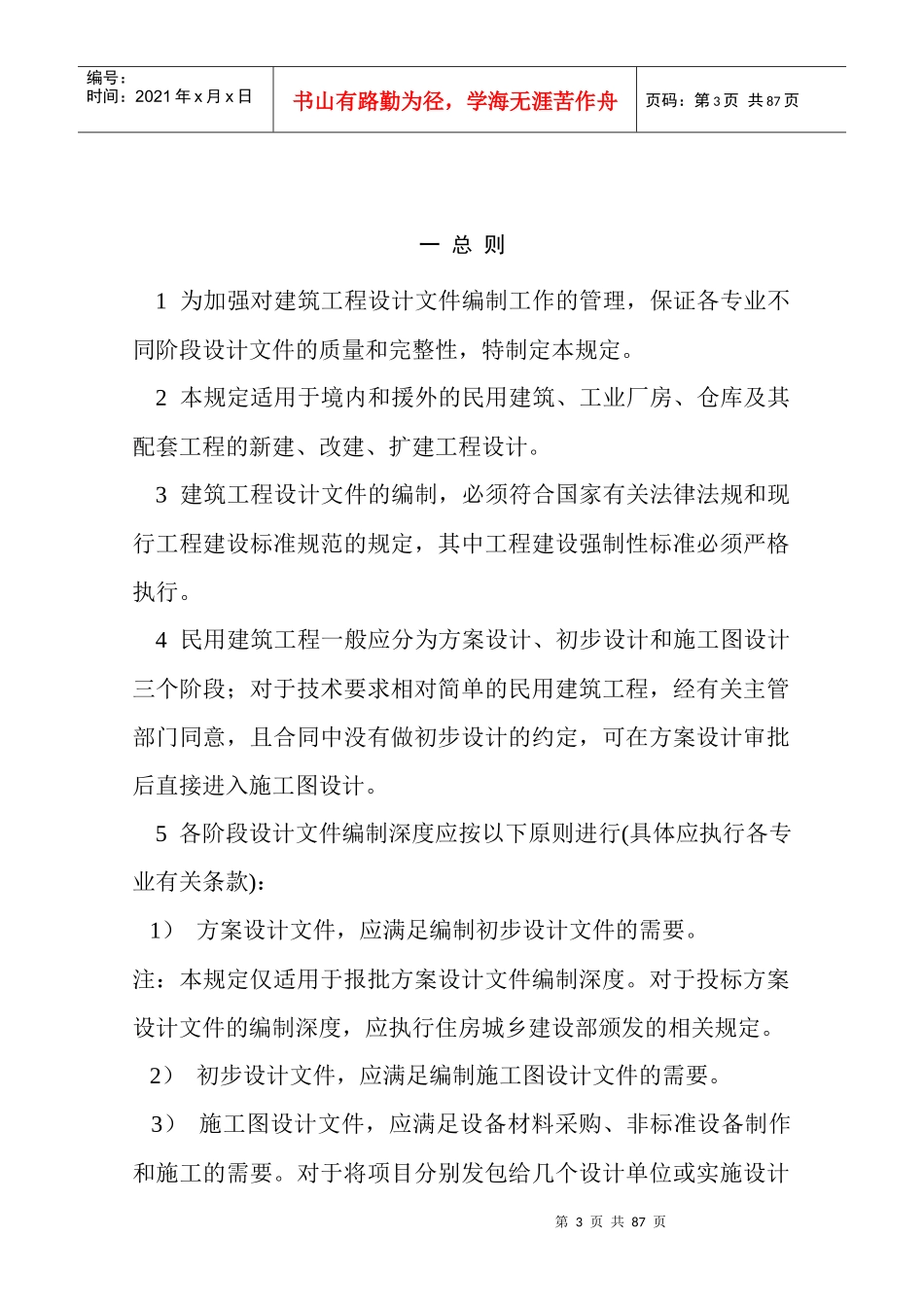

第1页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共87页工程设计技术标准（试行）二O一一年八月第2页共87页第1页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共87页目录一：总则二：建筑专业工程设计技术标准三：结构专业工程设计技术标准四：电气专业工程设计技术标准五：给排水专业工程设计技术标准六：暖通空调专业工程设计技术标准七：热能动力专业工程设计技术标准第3页共87页第2页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共87页一总则1为加强对建筑工程设计文件编制工作的管理，保证各专业不同阶段设计文件的质量和完整性，特制定本规定。2本规定适用于境内和援外的民用建筑、工业厂房、仓库及其配套工程的新建、改建、扩建工程设计。3建筑工程设计文件的编制，必须符合国家有关法律法规和现行工程建设标准规范的规定，其中工程建设强制性标准必须严格执行。4民用建筑工程一般应分为方案设计、初步设计和施工图设计三个阶段；对于技术要求相对简单的民用建筑工程，经有关主管部门同意，且合同中没有做初步设计的约定，可在方案设计审批后直接进入施工图设计。5各阶段设计文件编制深度应按以下原则进行(具体应执行各专业有关条款)：1）方案设计文件，应满足编制初步设计文件的需要。注：本规定仅适用于报批方案设计文件编制深度。对于投标方案设计文件的编制深度，应执行住房城乡建设部颁发的相关规定。2）初步设计文件，应满足编制施工图设计文件的需要。3）施工图设计文件，应满足设备材料采购、非标准设备制作和施工的需要。对于将项目分别发包给几个设计单位或实施设计第4页共87页第3页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共87页分包的情况，设计文件相互关联处的深度应满足各承包或分包单位设计的需要。6在设计中宜因地制宜正确选用国家、行业和地方建筑标准设计，并在设计文件的图纸目录或施工图设计说明中注明所应用图集的名称。重复利用其他工程的图纸时，应详细了解原图利用的条件和内容，并作必要的核算和修改，以满足新设计项目的需要。7当设计合同、地方主管部门对设计文件编制格式及深度另有要求时，设计文件编制深度应同时满足本规定和设计合同及地方主管部门的要求。8本规定对设计文件编制深度的要求具有通用性。对于具体的工程项目设计，执行本规定时应根据项目的内容和设计范围对本规定的条文进行合理的取舍。9本规定不作为各专业设计分工的依据。本规定某一专业的某项设计内容可由其他专业承担设计，但设计文件的深度应符合本规定要求。第5页共87页第4页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共87页二建筑专业工程设计技术标准1方案部分1.1总图设计1．总平面布局1）平面布局及单体建筑日照分析（控制其它建筑及自身遮挡）2）场地竖向设计（排水方向）3）道路布置（与市政道路的连接、宽度、坡度、转弯半径等）4）消防设计（建筑间距、登高场地、围墙距离，道路的连接、宽度、坡度、转弯半径等）5）绿化设计（满足绿化及集中绿化指标）注：简单方案可略去2）~5）条专项分析图2．技术经济指标1）基本数据2）规划要求数据第6页共87页第5页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共87页3．注意事项1）标注的指北针应朝上2）基本平面取自0.00平面3）竖向坐标及平面尺寸以米为单位（保留两位有效数字）4）控制室内外高差（应不小于150mm）1.2建筑设计1．民用建筑（住宅、公建）1）平面布局（依据相应设计规范进行综合设计）2）立面处理（单体及相关建筑的立面）3）剖面设置（关键位置、复杂位置、重点楼梯部位）4）平、立面防火分析很重要（应满足规范要求）5）建筑节能（设计标准反映出来）注：简单方案可略去4）、5）条2．工业建筑（工厂、仓库等）1）平面布局（依据相应设计规范进行综合设计）2）立面处理（单体及相关建筑的立面）3）剖面设置（关键位置、复杂位置、重点楼梯部位）4）平、立面防火分析很重要（应满足规范要求）5）结构体系（排架...
