MTO装置设备平台梯子制作安装方案VIP免费

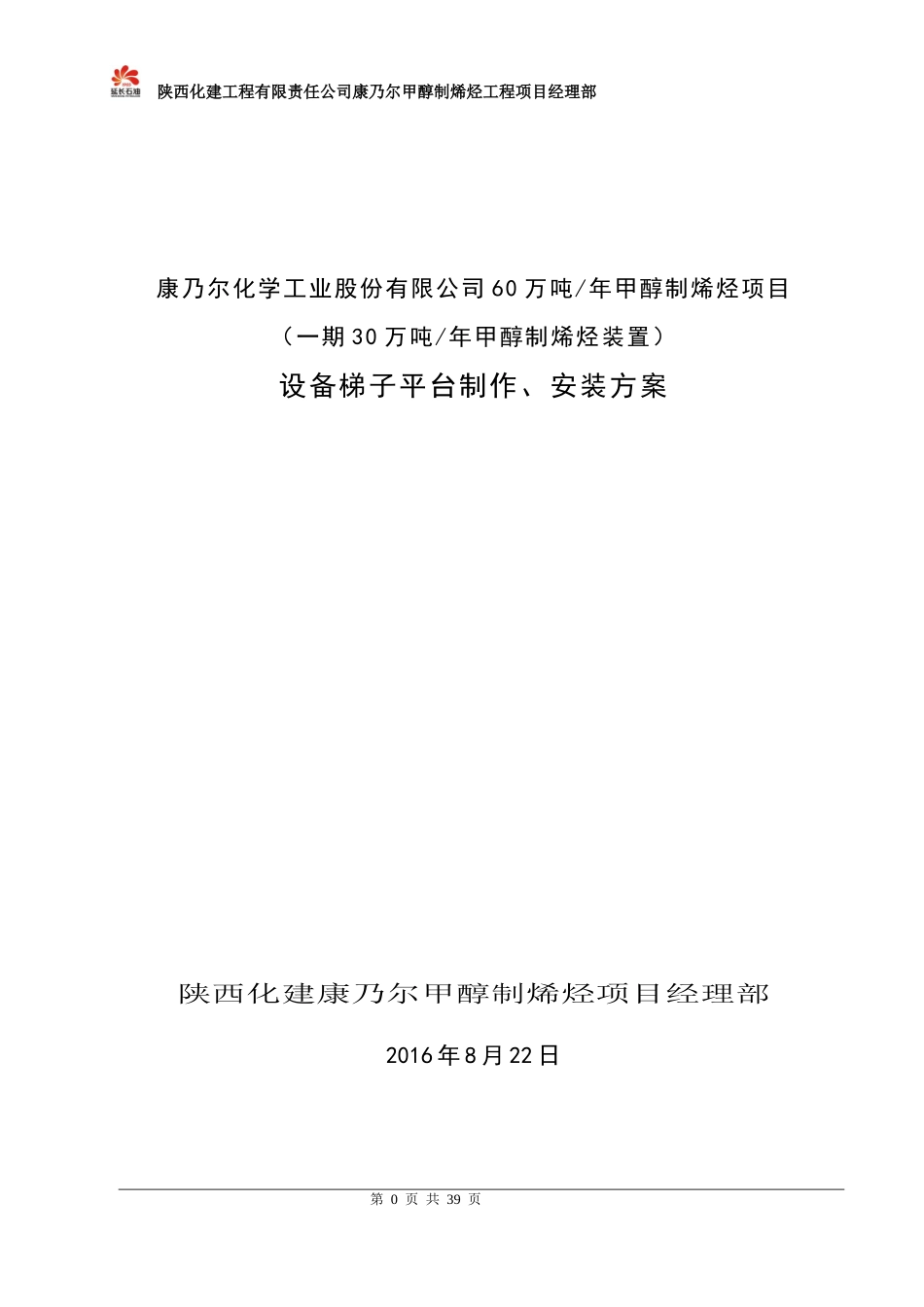

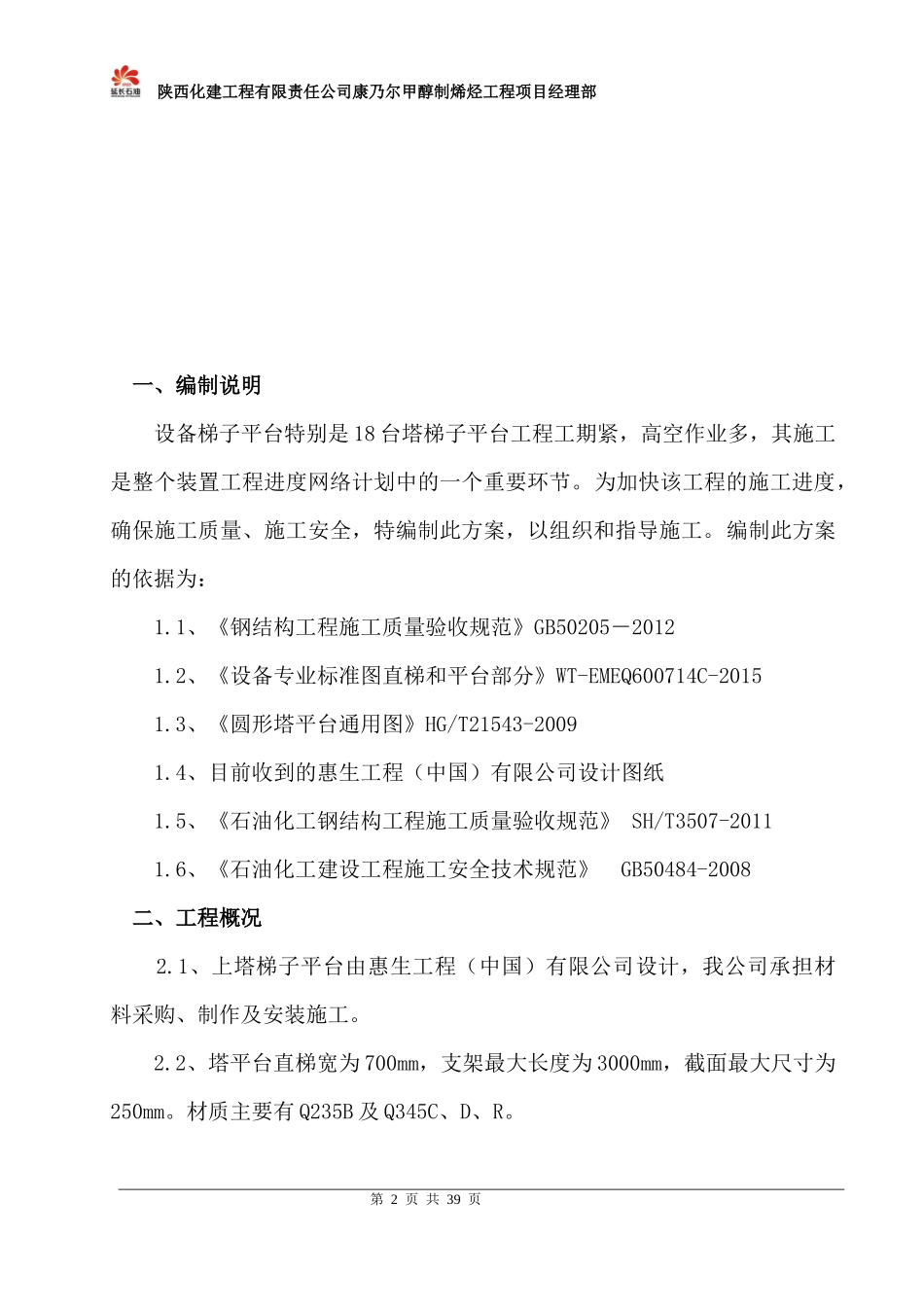

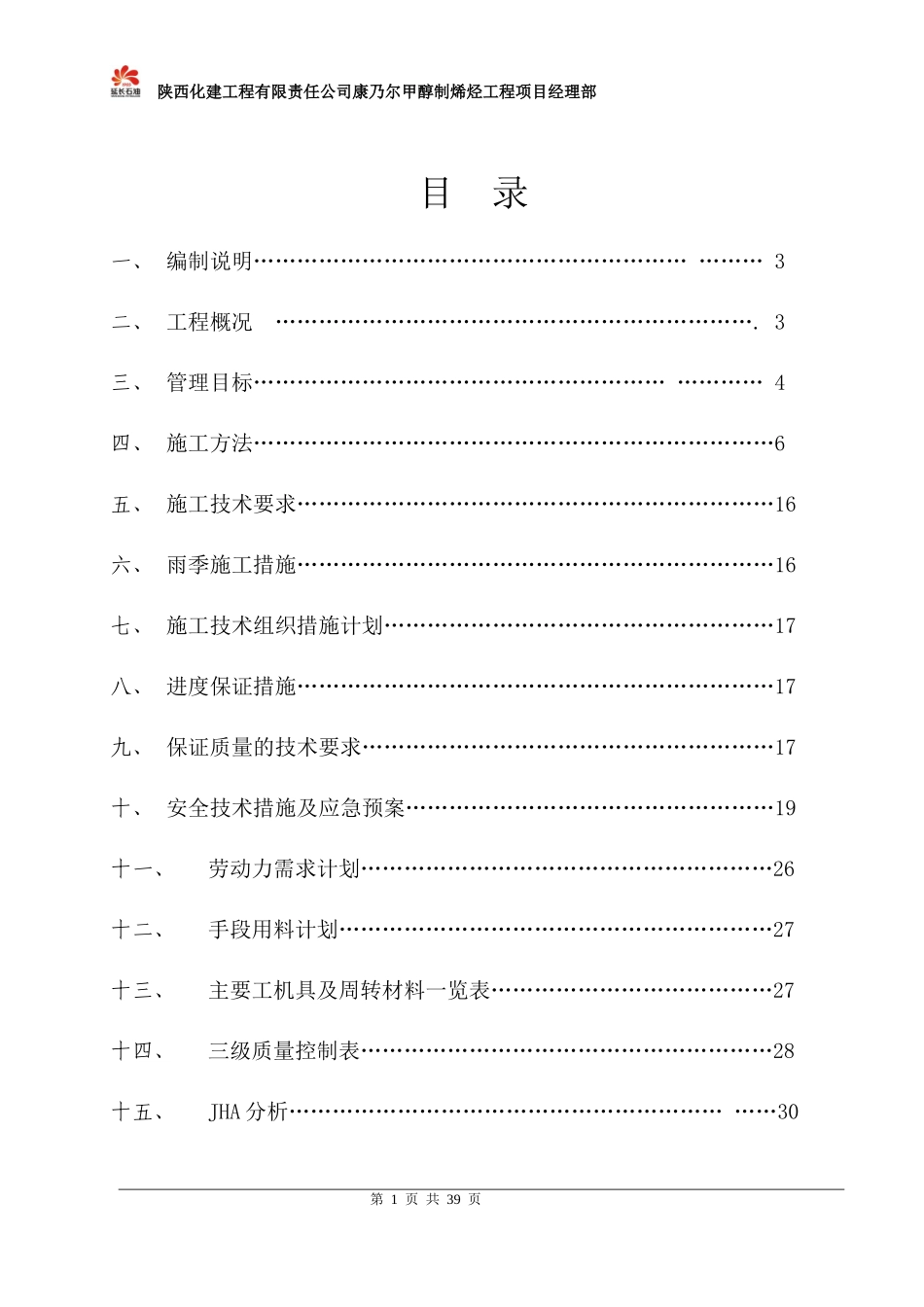

第0页共39页陕西化建工程有限责任公司康乃尔甲醇制烯烃工程项目经理部康乃尔化学工业股份有限公司60万吨/年甲醇制烯烃项目（一期30万吨/年甲醇制烯烃装置）设备梯子平台制作、安装方案陕西化建康乃尔甲醇制烯烃项目经理部2016年8月22日第1页共39页第0页共39页陕西化建工程有限责任公司康乃尔甲醇制烯烃工程项目经理部目录一、编制说明……………………………………………………………3二、工程概况………………………………………………………….3三、管理目标……………………………………………………………4四、施工方法………………………………………………………………6五、施工技术要求…………………………………………………………16六、雨季施工措施…………………………………………………………16七、施工技术组织措施计划………………………………………………17八、进度保证措施…………………………………………………………17九、保证质量的技术要求…………………………………………………17十、安全技术措施及应急预案……………………………………………19十一、劳动力需求计划…………………………………………………26十二、手段用料计划……………………………………………………27十三、主要工机具及周转材料一览表…………………………………27十四、三级质量控制表…………………………………………………28十五、JHA分析…………………………………………………………30第2页共39页第1页共39页陕西化建工程有限责任公司康乃尔甲醇制烯烃工程项目经理部一、编制说明设备梯子平台特别是18台塔梯子平台工程工期紧，高空作业多，其施工是整个装置工程进度网络计划中的一个重要环节。为加快该工程的施工进度，确保施工质量、施工安全，特编制此方案，以组织和指导施工。编制此方案的依据为：1.1、《钢结构工程施工质量验收规范》GB50205－20121.2、《设备专业标准图直梯和平台部分》WT-EMEQ600714C-20151.3、《圆形塔平台通用图》HG/T21543-20091.4、目前收到的惠生工程（中国）有限公司设计图纸1.5、《石油化工钢结构工程施工质量验收规范》SH/T3507-20111.6、《石油化工建设工程施工安全技术规范》GB50484-2008二、工程概况2.1、上塔梯子平台由惠生工程（中国）有限公司设计，我公司承担材料采购、制作及安装施工。2.2、塔平台直梯宽为700mm，支架最大长度为3000mm，截面最大尺寸为250mm。材质主要有Q235B及Q345C、D、R。第3页共39页第2页共39页陕西化建工程有限责任公司康乃尔甲醇制烯烃工程项目经理部施工任务量见下表：序号区域及名称层数标高重量备注1T1001梯子平台7层37.5m7.2t制作、安装2T-1002梯子平台9层32.65m14.8t制作、安装3T-1003梯子平台5层24.85m5.3t制作、安装4T-1004梯子平台6层23.4m6.1t制作、安装5T-3001梯子平台7层37.1m5.5t制作、安装6T-3002梯子平台8层28.3m7.3t制作、安装7T-3003梯子平台7层42.07m4.2t制作、安装8T-3004梯子平台4层22.97.25t制作、安装9T-3005梯子平台11层45.0m10.5t制作、安装10T4001梯子平台10层39.17m11.6t制作、安装11T-4002梯子平台11层36.25m8.1t制作、安装12T-4003梯子平台11层54.6m10t制作、安装13T-4005梯子平台15层62.45m17t制作、安装14T-4006梯子平台15层77.6m16t制作、安装15T-4007梯子平台17层80.3m21.5t制作、安装16T-4008梯子平台17层78.4m22.6t制作、安装17T-7001梯子平台3层36.05m2t制作、安装18T-7002梯子平台9层48.7m12.5t制作、安装三、管理目标第4页共39页第3页共39页陕西化建工程有限责任公司康乃尔甲醇制烯烃工程项目经理部3.1、质量管理目标：要求施工质量零事故，采购物资进场检验一次合格率100%；单位工程合格率100%。3.2、HSSE管理目标：做到无人员伤害、无安全事故、无环境污染、无施工隐患；3.3、施工控制目标：单位工程一次交验合格率100%，材料复验率100%，成品保护率100%，客户满意度100%。3.4、管理组织机构施工负责：侯梦延质安经理：许鹏技术负责：孙长河技术质量部安环部设材部吊运公司办公室项目经理：王业义费控部第5页共39页第4页共39页陕西化建工程有限责任公司康乃尔甲醇...
