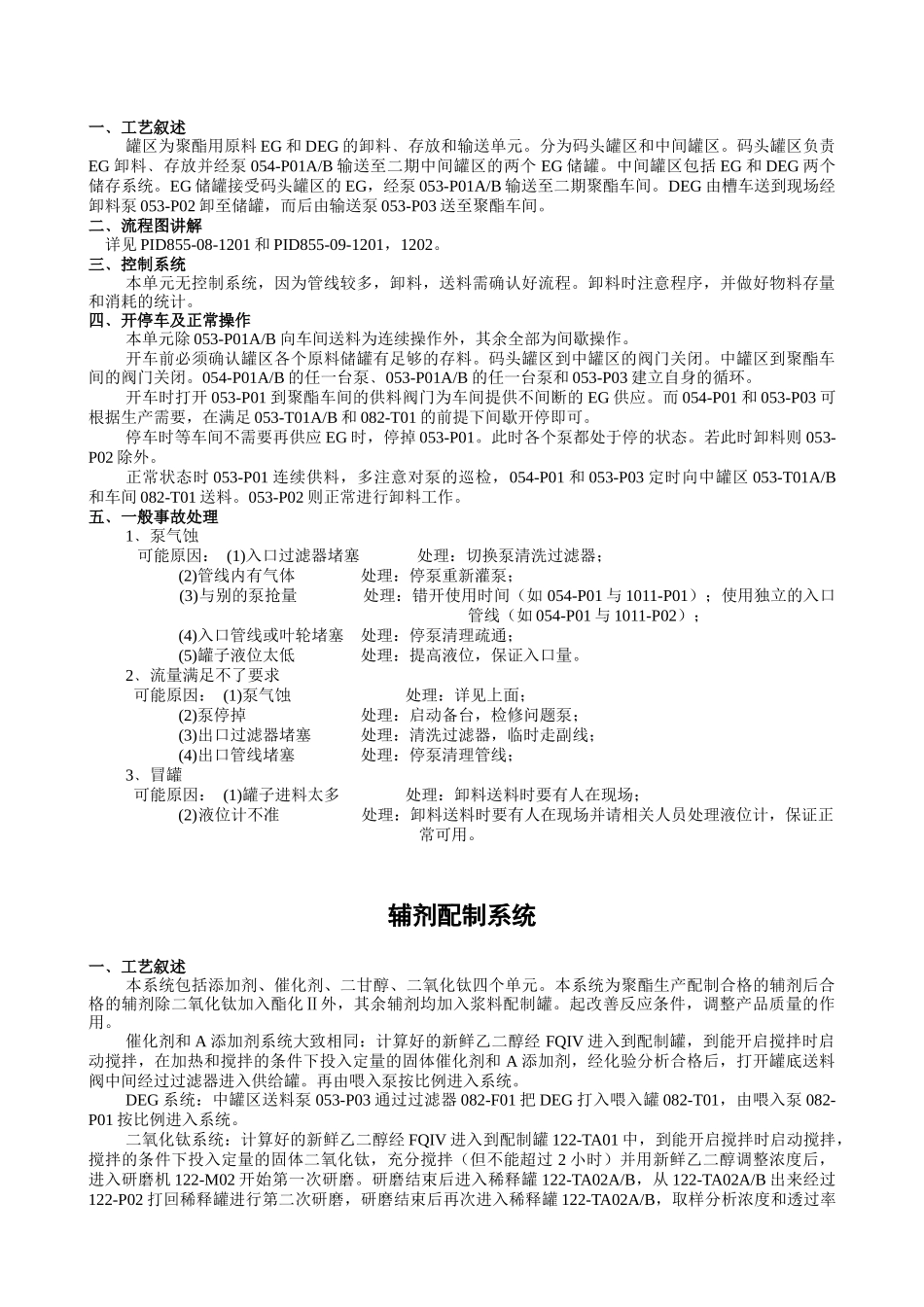

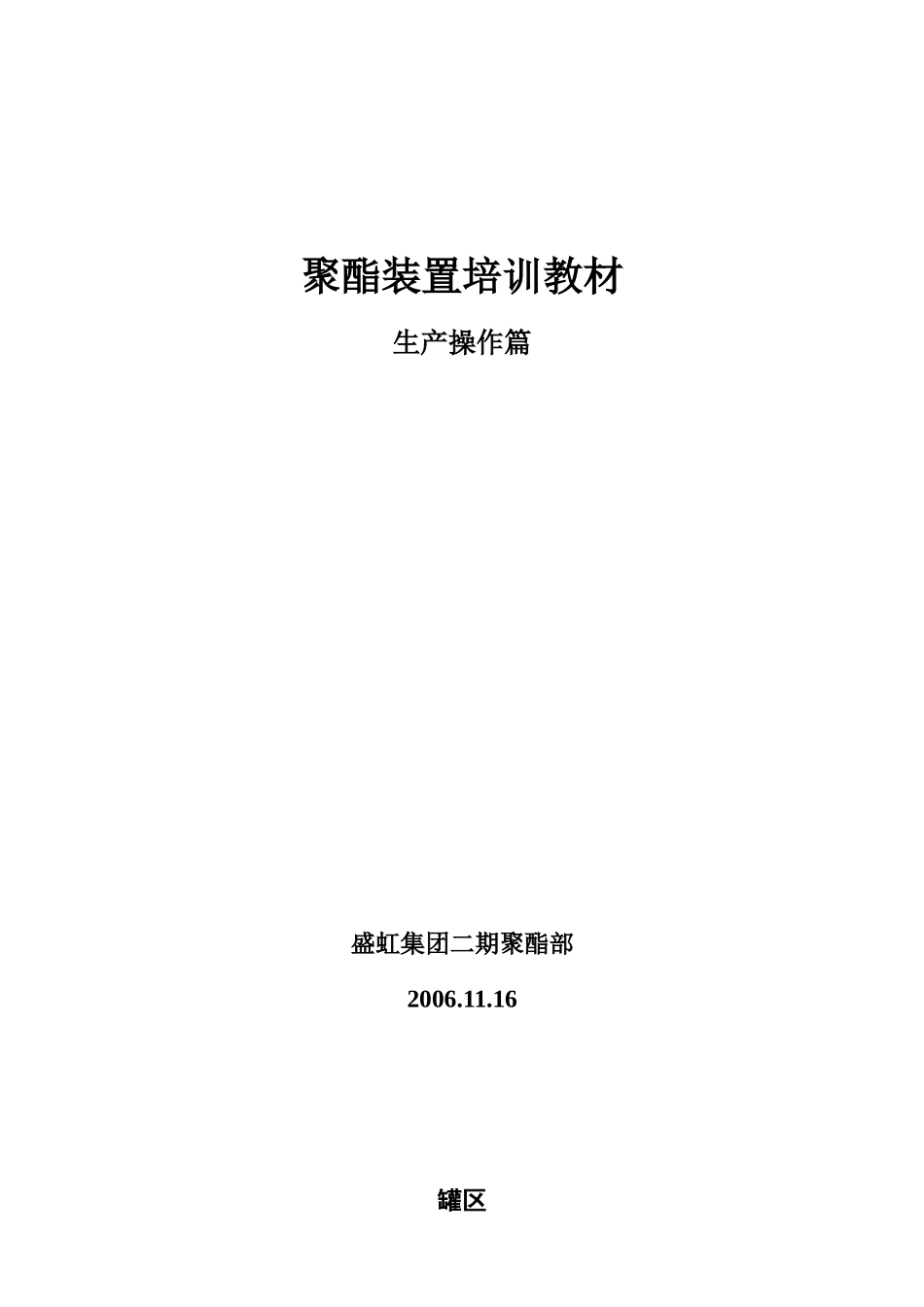

聚酯装置培训教材生产操作篇盛虹集团二期聚酯部2006.11.16罐区一﹑工艺叙述罐区为聚酯用原料EG和DEG的卸料﹑存放和输送单元。分为码头罐区和中间罐区。码头罐区负责EG卸料﹑存放并经泵054-P01A/B输送至二期中间罐区的两个EG储罐。中间罐区包括EG和DEG两个储存系统。EG储罐接受码头罐区的EG，经泵053-P01A/B输送至二期聚酯车间。DEG由槽车送到现场经卸料泵053-P02卸至储罐，而后由输送泵053-P03送至聚酯车间。二﹑流程图讲解详见PID855-08-1201和PID855-09-1201，1202。三﹑控制系统本单元无控制系统，因为管线较多，卸料，送料需确认好流程。卸料时注意程序，并做好物料存量和消耗的统计。四﹑开停车及正常操作本单元除053-P01A/B向车间送料为连续操作外，其余全部为间歇操作。开车前必须确认罐区各个原料储罐有足够的存料。码头罐区到中罐区的阀门关闭。中罐区到聚酯车间的阀门关闭。054-P01A/B的任一台泵﹑053-P01A/B的任一台泵和053-P03建立自身的循环。开车时打开053-P01到聚酯车间的供料阀门为车间提供不间断的EG供应。而054-P01和053-P03可根据生产需要，在满足053-T01A/B和082-T01的前提下间歇开停即可。停车时等车间不需要再供应EG时，停掉053-P01。此时各个泵都处于停的状态。若此时卸料则053-P02除外。正常状态时053-P01连续供料，多注意对泵的巡检，054-P01和053-P03定时向中罐区053-T01A/B和车间082-T01送料。053-P02则正常进行卸料工作。五﹑一般事故处理1﹑泵气蚀可能原因：(1)入口过滤器堵塞处理：切换泵清洗过滤器；(2)管线内有气体处理：停泵重新灌泵；(3)与别的泵抢量处理：错开使用时间（如054-P01与1011-P01）；使用独立的入口管线（如054-P01与1011-P02）；(4)入口管线或叶轮堵塞处理：停泵清理疏通；(5)罐子液位太低处理：提高液位，保证入口量。2﹑流量满足不了要求可能原因：(1)泵气蚀处理：详见上面；(2)泵停掉处理：启动备台，检修问题泵；(3)出口过滤器堵塞处理：清洗过滤器，临时走副线；(4)出口管线堵塞处理：停泵清理管线；3﹑冒罐可能原因：(1)罐子进料太多处理：卸料送料时要有人在现场；(2)液位计不准处理：卸料送料时要有人在现场并请相关人员处理液位计，保证正常可用。辅剂配制系统一﹑工艺叙述本系统包括添加剂、催化剂、二甘醇、二氧化钛四个单元。本系统为聚酯生产配制合格的辅剂后合格的辅剂除二氧化钛加入酯化Ⅱ外，其余辅剂均加入浆料配制罐。起改善反应条件，调整产品质量的作用。催化剂和A添加剂系统大致相同：计算好的新鲜乙二醇经FQIV进入到配制罐，到能开启搅拌时启动搅拌，在加热和搅拌的条件下投入定量的固体催化剂和A添加剂，经化验分析合格后，打开罐底送料阀中间经过过滤器进入供给罐。再由喂入泵按比例进入系统。DEG系统：中罐区送料泵053-P03通过过滤器082-F01把DEG打入喂入罐082-T01，由喂入泵082-P01按比例进入系统。二氧化钛系统：计算好的新鲜乙二醇经FQIV进入到配制罐122-TA01中，到能开启搅拌时启动搅拌，搅拌的条件下投入定量的固体二氧化钛，充分搅拌（但不能超过2小时）并用新鲜乙二醇调整浓度后，进入研磨机122-M02开始第一次研磨。研磨结束后进入稀释罐122-TA02A/B，从122-TA02A/B出来经过122-P02打回稀释罐进行第二次研磨，研磨结束后再次进入稀释罐122-TA02A/B，取样分析浓度和透过率后，若不合格进行调整，合格后通过泵122-P01A/B进入离心机122-G01/02，不合格的进入接受罐和下一批料执行完整的配置步骤，合格的进入中间罐122-TA03A/B，调整浓度至合格后由输送泵122-P03A/B通过过滤器122-F01送到喂入罐122-TA04，再由喂入泵122-P041/2按比例进入系统。二﹑流程图讲解详见PID-855-05-1221，1222，1241，1242，1243。三﹑控制系统所有辅剂进系统均有流量控制。四﹑开停车及正常操作开车TiO2调制系统启动1．先决条件1.1.供给处备好足够TiO21.2.乙二醇供给运转1.3.冷冻水供给运转2．调制步骤：2.1.将122-TA05中的EG和TiO2放入到122-TA01中2.2.设定乙二醇进入调配槽122-TA012.2.1.关闭122-TA01底部出口阀。2.2.2.设定好调制用乙二醇的量2.2.3.起动计量器。2.2.4.打开到122-TA01上的供给截止阀。2.2.5.当设定EG全部...
