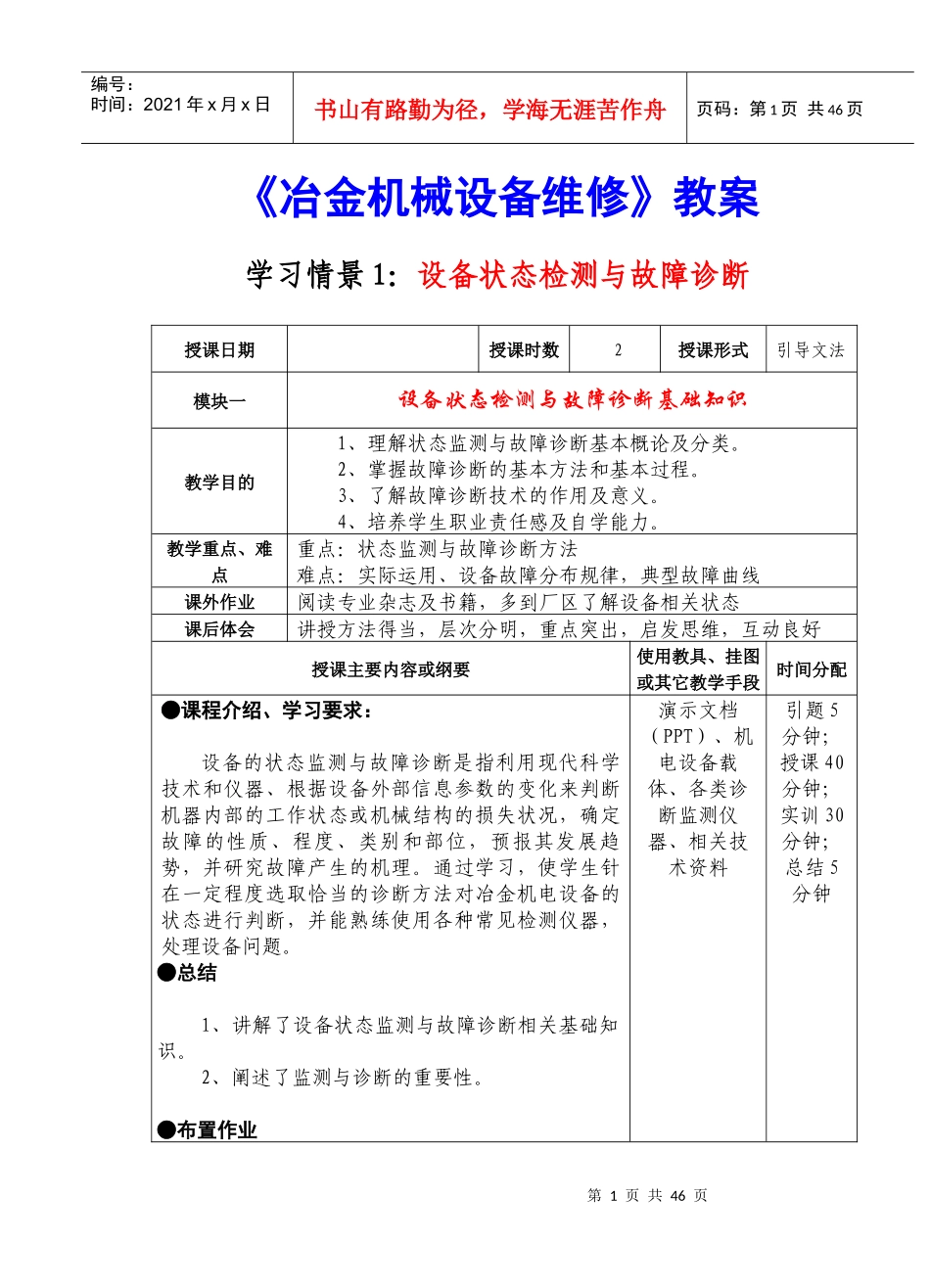

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页《冶金机械设备维修》教案学习情景1：设备状态检测与故障诊断授课日期授课时数2授课形式引导文法模块一设备状态检测与故障诊断基础知识教学目的1、理解状态监测与故障诊断基本概论及分类。2、掌握故障诊断的基本方法和基本过程。3、了解故障诊断技术的作用及意义。4、培养学生职业责任感及自学能力。教学重点、难点重点：状态监测与故障诊断方法难点：实际运用、设备故障分布规律，典型故障曲线课外作业阅读专业杂志及书籍，多到厂区了解设备相关状态课后体会讲授方法得当，层次分明，重点突出，启发思维，互动良好授课主要内容或纲要使用教具、挂图或其它教学手段时间分配●课程介绍、学习要求：设备的状态监测与故障诊断是指利用现代科学技术和仪器、根据设备外部信息参数的变化来判断机器内部的工作状态或机械结构的损失状况，确定故障的性质、程度、类别和部位，预报其发展趋势，并研究故障产生的机理。通过学习，使学生针在一定程度选取恰当的诊断方法对冶金机电设备的状态进行判断，并能熟练使用各种常见检测仪器，处理设备问题。●总结1、讲解了设备状态监测与故障诊断相关基础知识。2、阐述了监测与诊断的重要性。●布置作业演示文档（PPT）、机电设备载体、各类诊断监测仪器、相关技术资料引题5分钟；授课40分钟；实训30分钟；总结5分钟第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页1、故障诊断的基本步骤。设备状态监测与故障诊断设备的状态监测与故障诊断是指利用现代科学技术和仪器、根据设备外部信息参数的变化来判断机器内部的工作状态或机械结构的损失状况，确定故障的性质、程度、类别和部位，预报其发展趋势，并研究故障产生的机理。状态监测与故障诊断技术是近年来国内外发展较快的一门新兴学科，它所包含的内容比较广泛，诸如机械状态量（力、位移、振动、噪声、温度、压力和流量等）的监测，状态特征参数变化的辨识，机械产生振动和损伤时的原因分析、振源判断、故障预防，机械零部件使用期间的可靠性分析和剩余寿命估计等等。设备状态监测与故障诊断技术是保障设备安全运行的基本措施之一。一、设备故障的基本知识1、定义设备故障（Fault）的一般性定义是：设备在规定时间内、规定条件下，丧失规定功能的状况。美国政府《工程项目管理人员测试性与诊断性指南》(AD－A208917)中，则把故障定义为：“造成装置、组件或元件不能按规定方式工作的一种物理状态”。在工程实例中，我们还常常听到另一个词汇：失效（Failure）。国家标准GB3187—82《可靠性基本名词术语及定义》中规定，失效是产品丧失规定的功能，对可修复产品通常称为故障。国家军用标准GJB451—90《可靠性维修性术语》指出，故障是产品或产品的一部分不能或将不能完成预定功能的事件或状态，对某些产品称为失效。由此可见，“失效”和“故障”均为表示产品不能完成或丧失功能的现象。在实际工程中，对于“失效”和“故障”没有严格的区别，通常对于可修复产品常用“故障”，而对于不可修复产品常用“失效”。对于各种设备系统而言，其包含着大量可修复的零部件，因此常常统一用“故障”来表示各级零部件直至系统不能完成规定功能的事件。2、设备故障分布规律设备故障的发生、发展过程都有其客观规律。研究故障规律对制定维修策略，以及建立更加科学的维修体制都是十分有利的。典型故障曲线——浴盆曲线1-1典型故障曲线——浴盆曲线通过大量的实践证明，可维修设备的故障率λ(t)随着设备使用期的延续，而呈现三个不同趋势的阶段。典型的故障率故障率时间早期故障期偶发故障期耗损故障期0t2tt1λ(t)（有效寿命）规定的故障率第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页分布曲线，可参见图1-1所示的浴盆曲线(bathtubcurve)，它将使用维修期间的设备故障状态分为三个时间：（1）早期故障期(0≤t
