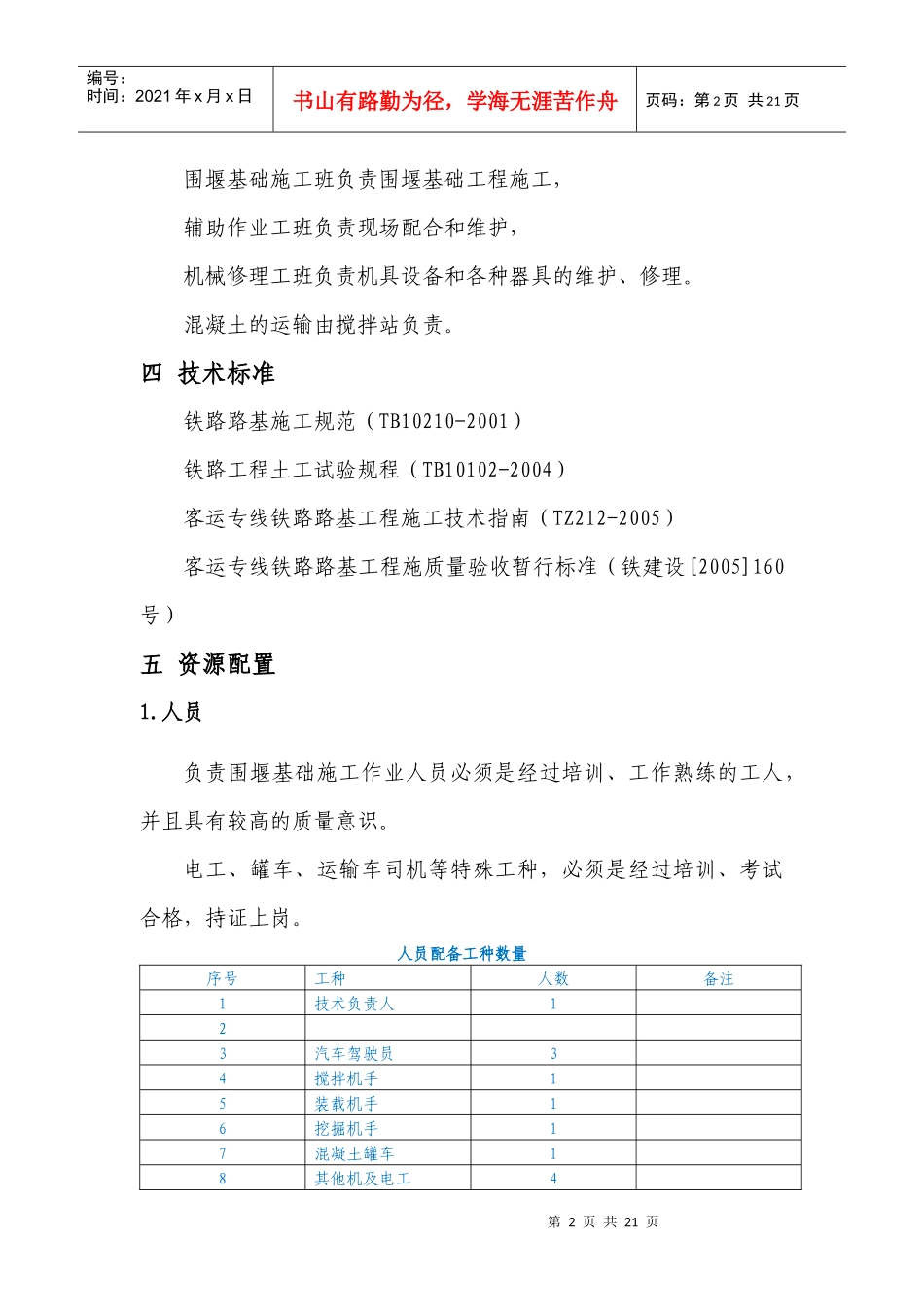

成绵乐铁路客运专线CMLZQ-4标段围堰基础施工作业指导书编制：审核：审批：中铁十四局集团有限公司成绵乐铁路工程指挥部2009-8-31第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页围堰基础施工作业指导书作业指导书一目的对围堰基础施工作业进行控制，使其结果满足设计和施工规范的要求。二使用范围适用于围堰基础施工工艺，使其处于受控状态。三职责技术主管负责技术交底书的编制、发放，对工序的实施过程进行控制检查。根据施工进度，提报材料需求计划。测量班测量后提供围堰中线水平基准点。试验室负责原材料的检验，提供施工配合比、混凝土强度检查、监控指导混凝土施工。物资设备部负责编制材料供应计划，按要求购进原材料（水泥、碎石、粉煤灰等）；负责机械设备的配置，机械设备的采购、发放，检查指导机械设备的使用、保养和维修工作。质检工程师负责对整套工序监督检查及抽检。项目队长负责组织施工，对工序过程实施监督检查，协调作业班组之间的关系。第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页围堰基础施工班负责围堰基础工程施工，辅助作业工班负责现场配合和维护，机械修理工班负责机具设备和各种器具的维护、修理。混凝土的运输由搅拌站负责。四技术标准铁路路基施工规范（TB10210-2001）铁路工程土工试验规程（TB10102-2004）客运专线铁路路基工程施工技术指南（TZ212-2005）客运专线铁路路基工程施质量验收暂行标准（铁建设[2005]160号）五资源配置1.人员负责围堰基础施工作业人员必须是经过培训、工作熟练的工人，并且具有较高的质量意识。电工、罐车、运输车司机等特殊工种，必须是经过培训、考试合格，持证上岗。人员配备工种数量序号工种人数备注1技术负责人123汽车驾驶员34搅拌机手15装载机手16挖掘机手17混凝土罐车18其他机及电工4第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页9普工610现场施工记录人员211试验人员212测量人员3合计282.设备配备设备配备一览表序号机械设备规格类型单位数量备注12装载机ZL50台13自卸汽车铁马台34挖掘机EX200台15混凝土罐车斯太尔台2混凝土施工设备6混凝土拌合机JS750台17混凝土输送泵HBT60A台18发电机160KW台19小推车辆510捣固棒台411串筒及漏斗套13.材料混合料各种原材料及采用的固化剂和外加剂的品种、规格、性能必须满足相应规范标准、客专线路基工程施工技术指南和设计要求。试验室必须对所用原材料全部取样试验，符合要求后，方能用于该工程。3.1水泥水泥采用强度等级为PO32.5级及以上的普通硅酸盐水泥，必第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页须符合现行的国家标准，固定厂家供应。运至工地的水泥，应有厂家产品试验报告，试验室必须进行复验，必要时还应进行化学分析，水泥质量的试验按现行的国家标准进行。3.2粉煤灰采用Ⅱ级以上粉煤灰。3.3骨料骨料粒径、石屑、砂？？a、骨料应根据优质经济，就地取材的原则进行选择，可选用碎石或碎卵石。b、骨料的堆存和运输应符合下列要求：(1)堆存骨料的场地，应有良好的排水设施，严禁相互混杂。(2)不同料径骨料必须分别堆放，设置隔离设施，以防相互混杂。(3)骨料堆放时，不宜堆成斜坡或锥全，以防产生分离。(4)应避免泥土混入骨料和骨料的严重破碎。(5)骨料的堆存应做好产品标识和检验试验状态标识。3.4水a、凡适用于饮用的水，均可以拌制和养护混凝土，未经处理的工业水，不得用以拌制和养护混凝土。b、天然矿化水，如果化学成分符合表中的规定，可以用来拌制和养护混凝土。第5页共21页第4页共21页编织袋围堰筑岛混凝土刃脚底模绑扎钢筋安装内外模板浇筑混凝土开挖下沉、纠偏加内支撑清底检查刃脚查漏封堵施工基础墩身竖井拆除接长混凝土拌合钢筋加工编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页c、对拌制和养护混凝土的水质有怀疑时，应及时进行水质检定。3.5外加剂a、外加剂的掺量由试验确定。b、如需提高混凝土的早期强度，宜在...
