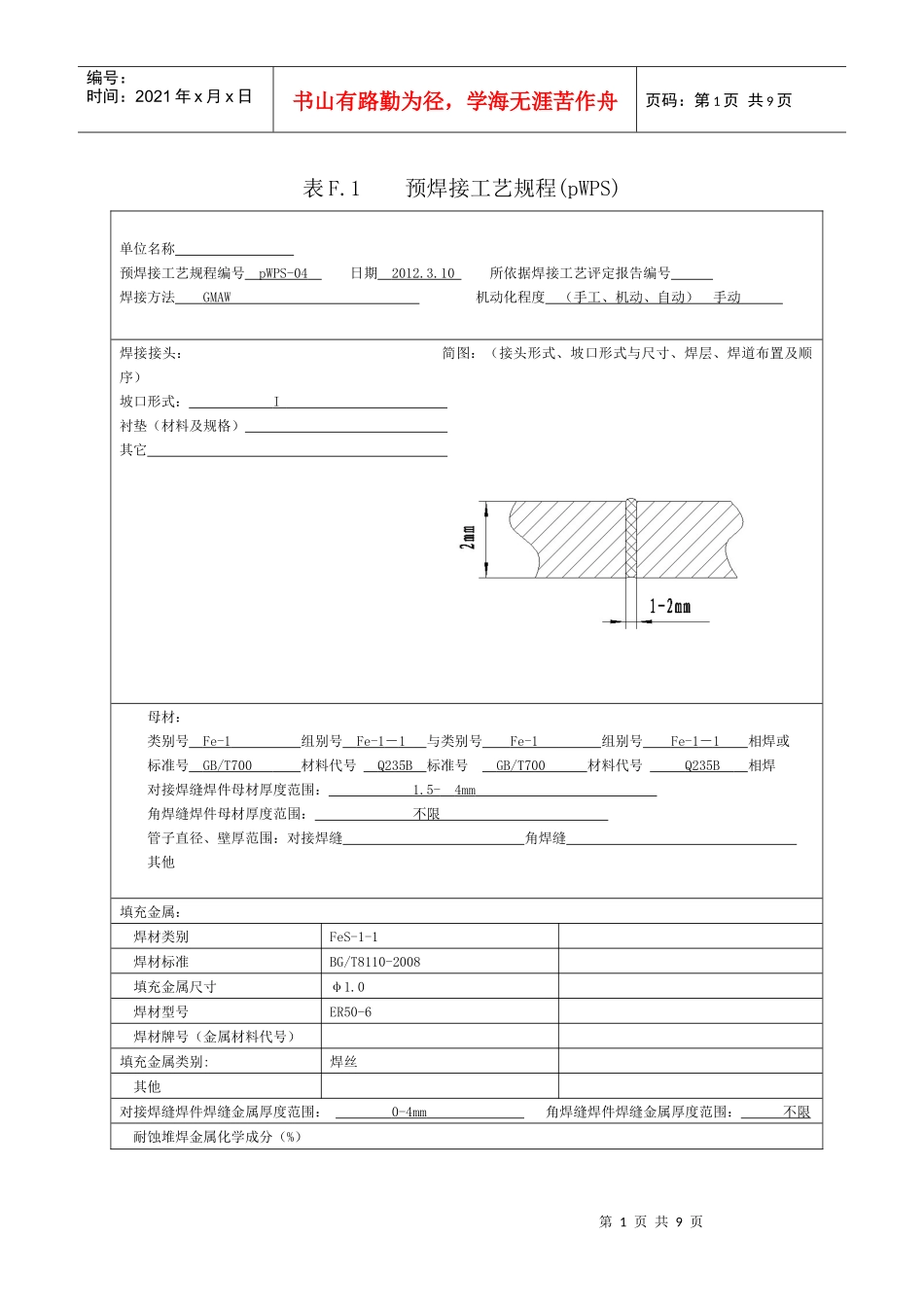

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页表F.1预焊接工艺规程(pWPS)单位名称预焊接工艺规程编号pWPS-04日期2012.3.10所依据焊接工艺评定报告编号焊接方法GMAW机动化程度（手工、机动、自动）手动焊接接头：简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序）坡口形式：I衬垫（材料及规格）其它母材：类别号Fe-1组别号Fe-1－1与类别号Fe-1组别号Fe-1－1相焊或标准号GB/T700材料代号Q235B标准号GB/T700材料代号Q235B相焊对接焊缝焊件母材厚度范围：1.5-4mm角焊缝焊件母材厚度范围：不限管子直径、壁厚范围：对接焊缝角焊缝其他填充金属：焊材类别FeS-1-1焊材标准BG/T8110-2008填充金属尺寸φ1.0焊材型号ER50-6焊材牌号（金属材料代号）填充金属类别:焊丝其他对接焊缝焊件焊缝金属厚度范围：0-4mm角焊缝焊件焊缝金属厚度范围：不限耐蚀堆焊金属化学成分（%）第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页CSiMnPSCrNiMoVTiNb其他：注：对每一种母材与焊接材料的组合均需分别填表。表F1(续)表F.2焊接工艺评定报告（PQR）焊接位置：对接焊缝的位置平位F立焊的焊接方向：（向上、向下）角焊缝位置立焊的焊接方向：（向上、向下）焊后热处理：温度范围（℃）保温时间（h）预热：最小预热温度（℃）最大道间温度（℃）保持预热时间加热方式气体：气体种类混合比流量（L/min）保护气CO2Ar2:815-20尾部保护气背面保护气电特性电流种类：直流极性：反接焊接电流范围（A）：150-180电弧电压（V）：20-25焊接速度(范围)30-50cm/min钨极类型及直径喷嘴直径(mm)φ12焊接电弧种类(喷射弧、短路弧等)焊丝送进速度（cm/min）300（接所焊接位置和厚度，分别列出电流和电压范围，记入下表）焊道/焊层焊接方法填充材料焊接电流电弧电压（V）焊接速度（cm/min）线能量(KJ/cm)型号直径极性电流（A）1GMAWER50-6φ1.0反接150-18020-2530-505.5技术措施：摆动焊或不摆动焊：不摆动摆动参数：焊前清理和层间清理：背面清根方法：单道焊或多道焊（每面）：单道焊单丝焊或多丝焊：单丝焊导电嘴至工件距离（mm）8-10锤击：其他：编制日期2012.3.10审核日期2012.3.10批准日期2012.3.10第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页单位名称：焊接工艺评定报告编号：PQR-04预焊接工艺规程编号：pWPS-04焊接方法：GMAW机动化程度：（手工、机动、自动）手动接头简图：（坡口形式、尺寸、衬垫、每种焊接方法或焊接工艺的焊缝金属厚度）母材：材料标准：GB/T700钢号：Q235B类、组别号：Fe-1、Fe-1－1与类、组别号：Fe-1、Fe-1－1相焊厚度：δ=2直径：其他：焊后热处理：热处理温度（℃）：保温时间（h）:保护气体：气体混合比流量（L/min）保护气体：CO2Ar2:815-20尾部保护气体：背面保护气体：填充金属：焊材类别：FeS-1-1焊材标准：BG/T8110-2008焊材型号：ER50-6焊材牌号：焊材规格：φ1.0焊缝金属厚度：3mm其他：电特性：电流种类：直流极性：反接钨极尺寸：焊接电流（A）：150-180电弧电压（V）：20-25焊接电弧种类其他：焊接位置：对接焊缝位置：方向：（向上、向下）角焊缝位置：平位方向：（向上、向下）技术措施：焊接速度(cm/min)：30-50摆动或不摆动：不摆动第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页摆动参数：多道焊或单道焊（每面）：单道焊多丝焊或单丝焊：单丝焊其他：预热：预热温度（℃）：层间温度（℃）：其他：表F2（续）第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页拉伸试验试验报告编号：试样编号试样宽度（mm）试样厚度（mm）横截面积(mm2)最大载荷（KN）抗拉强度(Mpa)断裂部位和特征1121弯曲试验试验报告编号：试样编号试样类型试样厚度（mm）弯心直径(mm)弯心角度（º）试验结果1面弯12面弯11背弯12背弯1冲击试验试验报告编号：试样编号试样尺寸缺口类型缺口位置试验温度（℃）冲击吸收功（J）备注第6页共9页第5页共9页编号：时间...
