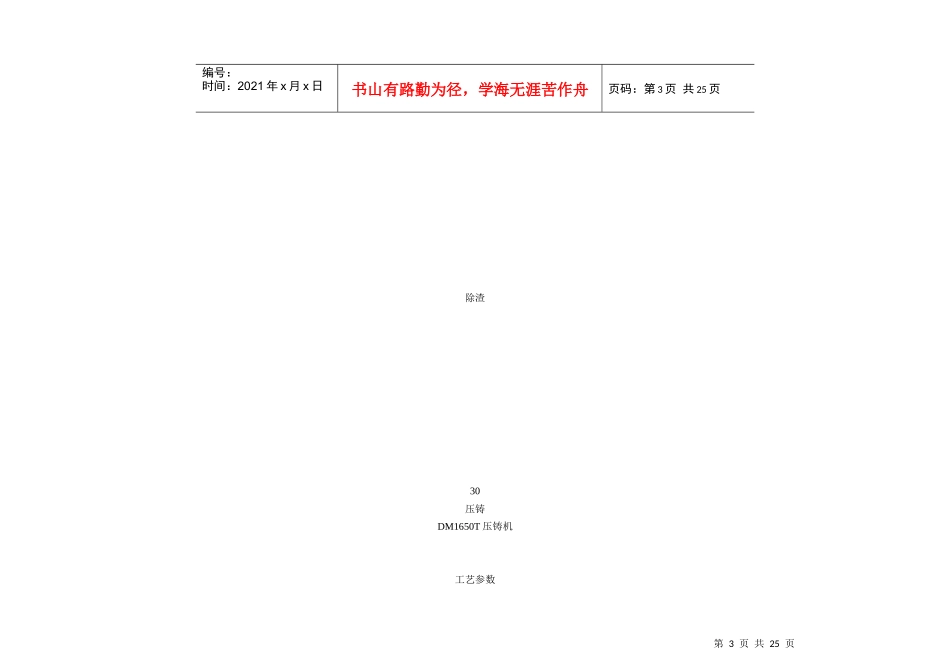

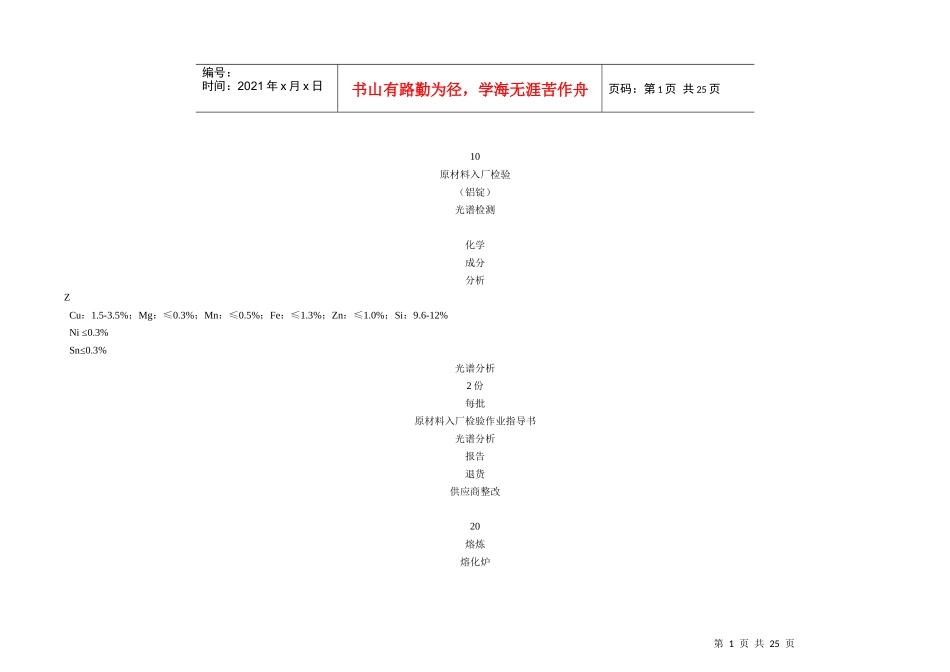

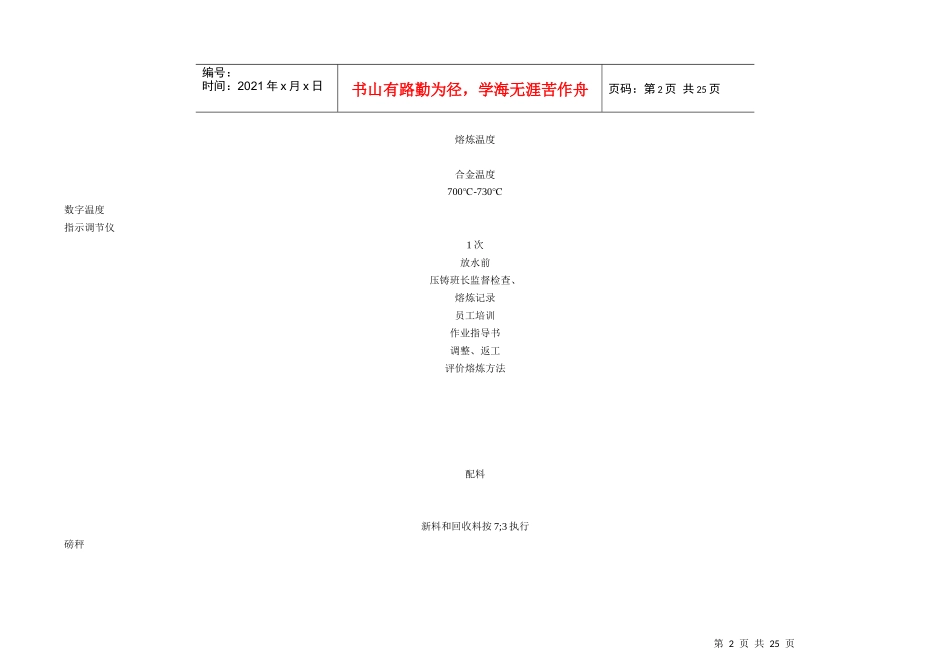

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页10原材料入厂检验（铝锭）光谱检测化学成分分析ZCu：1.5-3.5%；Mg：≤0.3%；Mn：≤0.5%；Fe：≤1.3%；Zn：≤1.0%；Si：9.6-12%Ni≤0.3%Sn≤0.3%光谱分析2份每批原材料入厂检验作业指导书光谱分析报告退货供应商整改20熔炼熔化炉第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页熔炼温度合金温度700-730℃℃数字温度指示调节仪1次放水前压铸班长监督检查、熔炼记录员工培训作业指导书调整、返工评价熔炼方法配料新料和回收料按7;3执行磅秤第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页除渣30压铸DM1650T压铸机工艺参数第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页压铸温度630±10℃数字温度指示调节仪1次班压铸工接班检查，管理人员监督抽查压铸工艺卡片报班长调整评价压铸参数留模时间8-10（S）压射时间8-10（S）人机界面显示1次班第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页三速位置：425±10mm增压位置：550±10mm人机界面显示1次班系统压力：140-160(mpa)压射压力：140-160(mpa)三速开度：60%第6页共25页第5页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共25页增压开度：45%系统压力表人机界面显示1次班外观铸件光洁,不得有欠铸,冷隔,裂纹,严重拉伤目测100%每批压铸工人自检员工自检能力培训报废第7页共25页第6页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共25页首件台外观符合图纸要求目测/游标卡尺100%每批压铸巡检检验记录培训、毛坯检验基准书隔离、评审技能培训尺寸Φ63.3±0.1游标卡尺2每批第8页共25页第7页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共25页压铸巡检检验记录毛坯检验基准书隔离、评审技能培训Φ30.7±0.1游标卡尺2每批压铸巡检检验记录毛坯检验基准书隔离、评审技能培训40去浇口敲边工作台外观第9页共25页第8页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共25页不多料不缺料无碰划伤不变形目测100%每批操作工人自检操作作业指导书报废技能培训50清理飞边、毛刺工作台外观毛刺高度＜0.2，无碰伤及锉刀痕迹目测100%每班自检、清理指导书培训标准作业隔离返工技能培训第10页共25页第9页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共25页60打磨检验工作台外观符合打磨指导书要求目测100%每批按作业指导书验收打磨作业指导书隔离返工技能培训70抛丸（外协）第11页共25页第10页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共25页80丸坯检验样件外观样件对比，色差对比，无欠抛，抛丸过度目测100%每批全检培训上岗隔离返工技能培训90加工大端面及孔数控车床第12页共25页第11页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共25页尺寸42.5±0.1深度尺38±0.1深度尺第13页共25页第12页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共25页27深度尺Φ64第14页共25页第13页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共25页塞规Φ24塞规第15页共25页第14页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共25页Φ19塞规Φ29.5塞规第16页共25页第15页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共25页1.8带深度卡尺第17页共25页第16页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共25页3.5深度尺100加工小端外圆及槽3.5±0.05卡尺第18页共25页第17页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共25页7.5卡尺Φ30卡规第19页共25页第18页共25页编号...
