低压密集型母线设备技术规范VIP免费

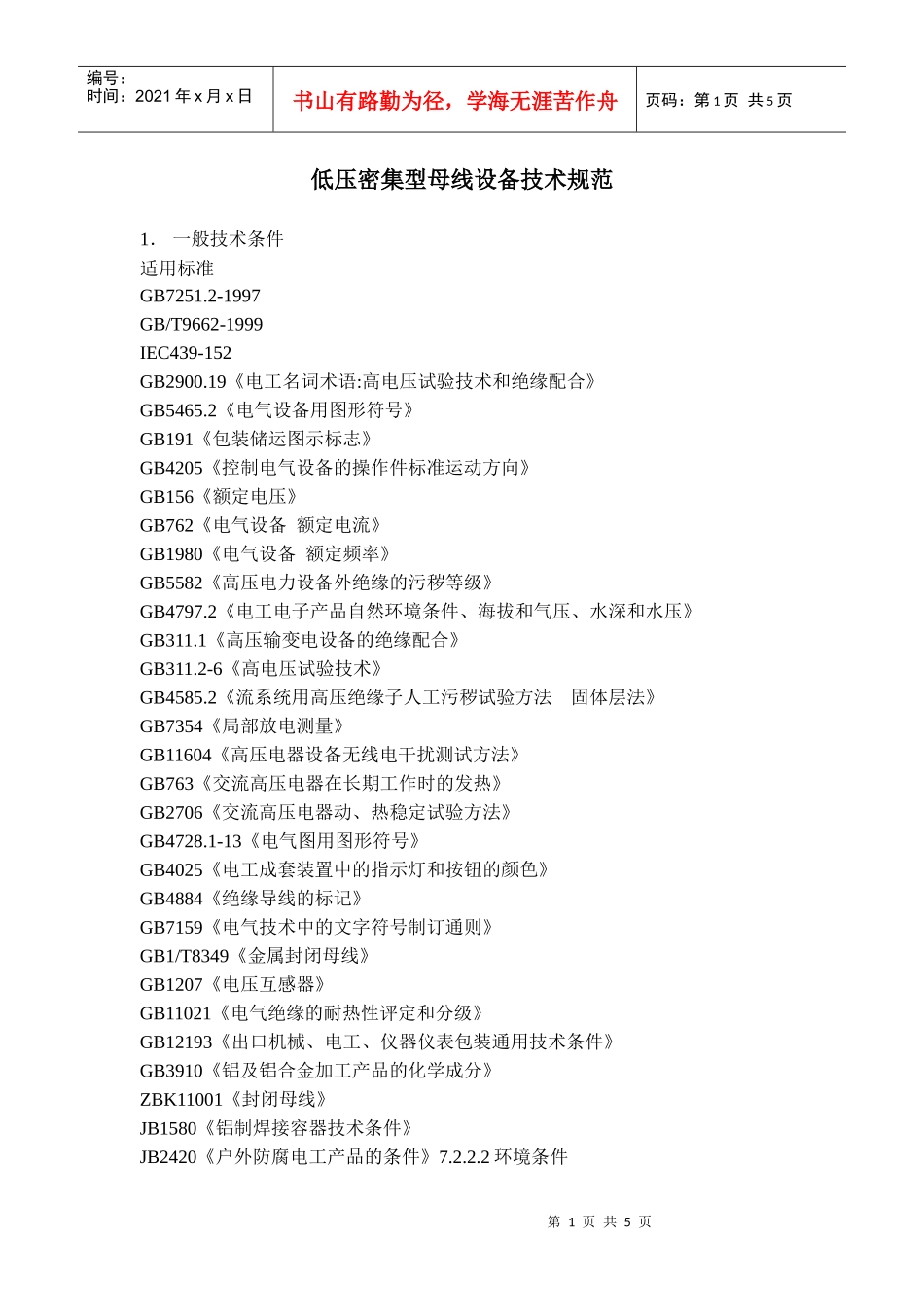

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页低压密集型母线设备技术规范1．一般技术条件适用标准GB7251.2-1997GB/T9662-1999IEC439-152GB2900.19《电工名词术语:高电压试验技术和绝缘配合》GB5465.2《电气设备用图形符号》GB191《包装储运图示标志》GB4205《控制电气设备的操作件标准运动方向》GB156《额定电压》GB762《电气设备额定电流》GB1980《电气设备额定频率》GB5582《高压电力设备外绝缘的污秽等级》GB4797.2《电工电子产品自然环境条件、海拔和气压、水深和水压》GB311.1《高压输变电设备的绝缘配合》GB311.2-6《高电压试验技术》GB4585.2《流系统用高压绝缘子人工污秽试验方法固体层法》GB7354《局部放电测量》GB11604《高压电器设备无线电干扰测试方法》GB763《交流高压电器在长期工作时的发热》GB2706《交流高压电器动、热稳定试验方法》GB4728.1-13《电气图用图形符号》GB4025《电工成套装置中的指示灯和按钮的颜色》GB4884《绝缘导线的标记》GB7159《电气技术中的文字符号制订通则》GB1/T8349《金属封闭母线》GB1207《电压互感器》GB11021《电气绝缘的耐热性评定和分级》GB12193《出口机械、电工、仪器仪表包装通用技术条件》GB3910《铝及铝合金加工产品的化学成分》ZBK11001《封闭母线》JB1580《铝制焊接容器技术条件》JB2420《户外防腐电工产品的条件》7.2.2.2环境条件第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页安装使用地点高程:海拔高程＜2000m年平均湿度:90%极端最高气温:45℃极端最低气温:-20℃2．低压密集型母线技术要求a.型式:自冷式b.设备规范:见下表序号名称低压密集型母线1额定电压(V)380±10％2最高电压(V)6903系统中性点接地方式不接地4额定电流(A)3150；4000；5000；63005额定频率(HZ)50～6062s热稳定电流(KA)807动稳定电流(KA)1758导体允许温度()℃909冷却方式自冷10导体材质铜11相数3（三相四线制）12母线本体单片/每相13工频耐压(KV)42(干试)14冲击耐压(KV)7515外壳材质优质冷轧板或铝合金3.技术要求①所提供密集型母线槽动热稳定性好，传输能力大，导电排采用99.99％优质铜排，铜排的选择符合GB5585标准，绝缘材料选择优质绝缘材料，绝缘性能好，耐火、老化寿命达四十年以上。②铜排搭接部分要镀银压花处理。③密集型母线槽壳体采用优质冷轧钢板制成，外壳应有足够的强度，表面处理防腐性能好，外表面平整，色泽美，冷镀锌加RAL7032环氧树脂粉末静电喷涂、亚光桔皮，内表面采用冷镀锌。④低压密集型母线采用单片铜母线导体,其截面及支持跨距满足短路热稳定及短路动稳定的要求,支持跨距同时避开共振区,母线铜导体直线段连续段为6米。⑤铜母线导体布置考虑导体电流分布的均衡，电流不均衡度同相不超过4％，相与相不超过5％。⑥低压密集型母线与变压器及开关柜相连的具体尺寸及过渡连接装置须由业主组织设计院、开关柜厂、变压器厂、供需双方参加的联络会，确定对接第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页方式后，供方按联络会会议记要内容进行现场测量，并考虑检修、拆装接头的方便。⑦与设备如开关柜、变压器等连接处，正常运行时不应产生过热。⑧低压密集型母线外壳设置可靠接地装置，每段低压密集型母线外壳至少设置一个可靠的接地点，同时母线段间的外壳用导线进行连接。外壳多点接地，外壳将作为承担接地电流的导体，因此应采取措施使整个罩箱从头到尾构成可靠的电气通路。⑨低压密集型母线的使用寿命不低于30年。⑩我方根据现场测量以便确定低压密集型母线是否需要换相。⑪为便于对接头等容易过热之处进行监视，在外壳的对应位置设置密封观察窗。在穿墙处，供方提供低压密集型母线密封穿墙隔板。⑫安装调试时卖方应免费派人到买方工地进行安装调试技术指导，投入运行前我方组织安装单位和买方人员进行三方联合检查，三方签字确认同意后投入运行。⑬提供单位长度的电阻值、阻抗值、电压降。⑭质保期为2年。4.试验(1)型式试验耐压试验温升试验气密封试验稳定性试验淋水试验外壳防护等级试验(2...
