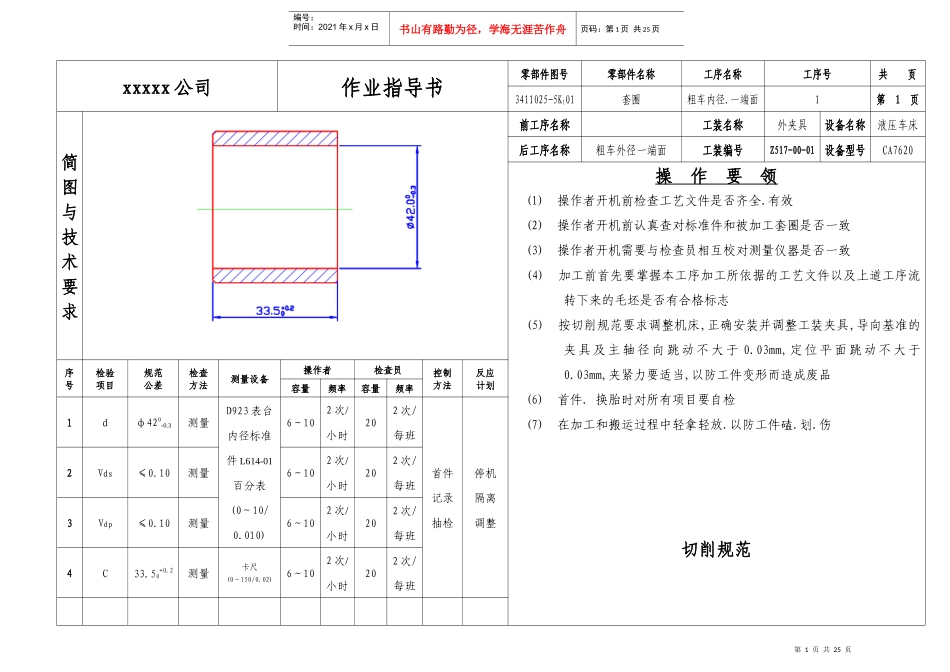

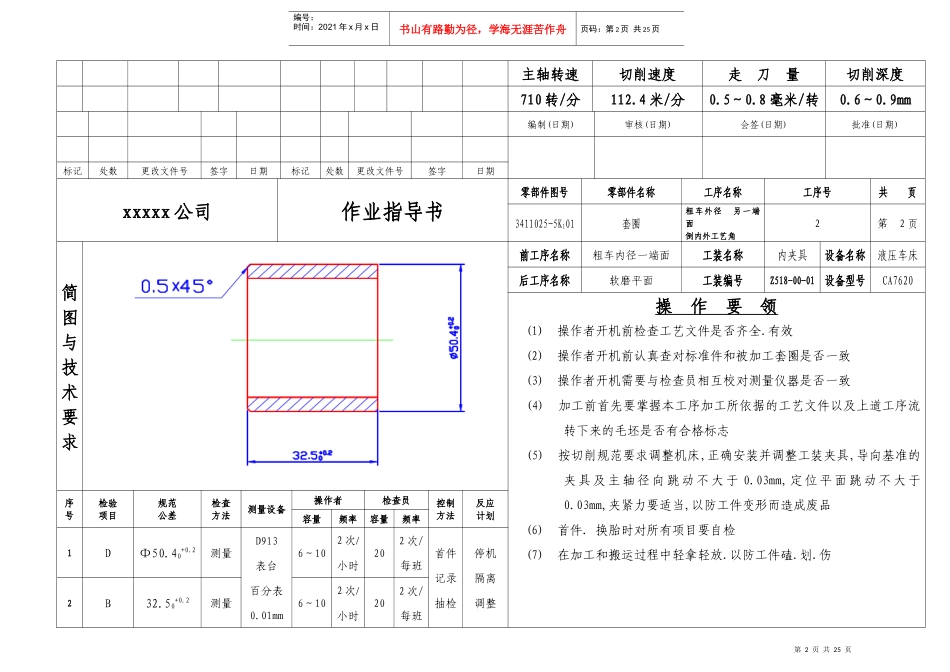

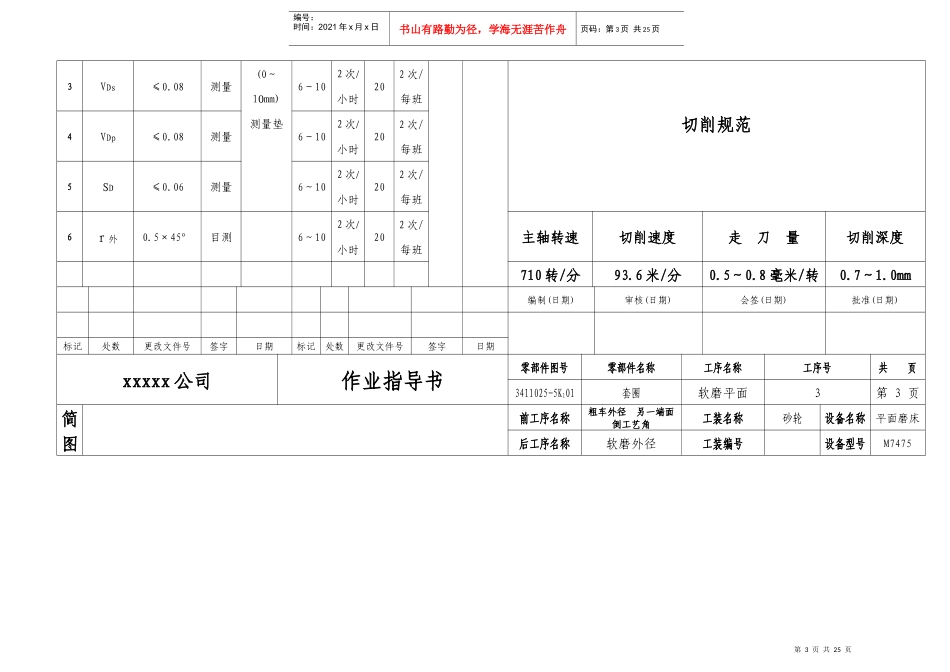

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页xxxxx公司作业指导书零部件图号零部件名称工序名称工序号共页3411025-5K101套圈粗车内径.一端面1第1页简图与技术要求前工序名称工装名称外夹具设备名称液压车床后工序名称粗车外径一端面工装编号Z517-00-01设备型号CA7620操作要领(1)操作者开机前检查工艺文件是否齐全.有效(2)操作者开机前认真查对标准件和被加工套圈是否一致(3)操作者开机需要与检查员相互校对测量仪器是否一致(4)加工前首先要掌握本工序加工所依据的工艺文件以及上道工序流转下来的毛坯是否有合格标志(5)按切削规范要求调整机床,正确安装并调整工装夹具,导向基准的夹具及主轴径向跳动不大于0.03mm,定位平面跳动不大于0.03mm,夹紧力要适当,以防工件变形而造成废品(6)首件.换胎时对所有项目要自检(7)在加工和搬运过程中轻拿轻放.以防工件磕.划.伤切削规范序号检验项目规范公差检查方法测量设备操作者检查员控制方法反应计划容量频率容量频率1dφ420-0.3测量D923表台内径标准件L614-01百分表(0～10/0.010)6～102次/小时202次/每班首件记录抽检停机隔离调整2Vds≤0.10测量6～102次/小时202次/每班3Vdp≤0.10测量6～102次/小时202次/每班4C33.50+0.2测量卡尺(0～150/0.02)6～102次/小时202次/每班第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页主轴转速切削速度走刀量切削深度710转/分112.4米/分0.5～0.8毫米/转0.6～0.9mm编制(日期)审核(日期)会签(日期)批准(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期xxxxx公司作业指导书零部件图号零部件名称工序名称工序号共页3411025-5K101套圈粗车外径另一端面倒内外工艺角2第2页简图与技术要求前工序名称粗车内径一端面工装名称内夹具设备名称液压车床后工序名称软磨平面工装编号Z518-00-01设备型号CA7620操作要领(1)操作者开机前检查工艺文件是否齐全.有效(2)操作者开机前认真查对标准件和被加工套圈是否一致(3)操作者开机需要与检查员相互校对测量仪器是否一致(4)加工前首先要掌握本工序加工所依据的工艺文件以及上道工序流转下来的毛坯是否有合格标志(5)按切削规范要求调整机床,正确安装并调整工装夹具,导向基准的夹具及主轴径向跳动不大于0.03mm,定位平面跳动不大于0.03mm,夹紧力要适当,以防工件变形而造成废品(6)首件.换胎时对所有项目要自检(7)在加工和搬运过程中轻拿轻放.以防工件磕.划.伤序号检验项目规范公差检查方法测量设备操作者检查员控制方法反应计划容量频率容量频率1DΦ50.40+0.2测量D913表台百分表0.01mm6～102次/小时202次/每班首件记录抽检停机隔离调整2B32.50+0.2测量6～102次/小时202次/每班第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页(0～10mm)测量垫切削规范3VDs≤0.08测量6～102次/小时202次/每班4VDp≤0.08测量6～102次/小时202次/每班5SD≤0.06测量6～102次/小时202次/每班6r外0.5×45°目测6～102次/小时202次/每班主轴转速切削速度走刀量切削深度710转/分93.6米/分0.5～0.8毫米/转0.7～1.0mm编制(日期)审核(日期)会签(日期)批准(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期xxxxx公司作业指导书零部件图号零部件名称工序名称工序号共页3411025-5K101套圈软磨平面3第3页简图前工序名称粗车外径另一端面倒工艺角工装名称砂轮设备名称平面磨床后工序名称软磨外径工装编号设备型号M7475第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页与技术要求操作要领(1)操作者开机前检查工艺文件是否齐全.有效(2)操作者开机前认真查对标准件和被加工套圈是否一致(3)操作者开机需要与检查员相互校对测量仪器是否一致(4)加工前首先要掌握本工序加工所依据的工艺文件以及上道工序流转下来的毛坯是否有合格标志(5)操作者加工第一个套圈时应重新调整机床.正确安装并调试工装夹具(6)首件.换砂轮所有项目要自检(7)在加工和搬运过程中要轻拿轻放.以防工件磕.碰.划伤(8)按磨削规范调整机床,...
