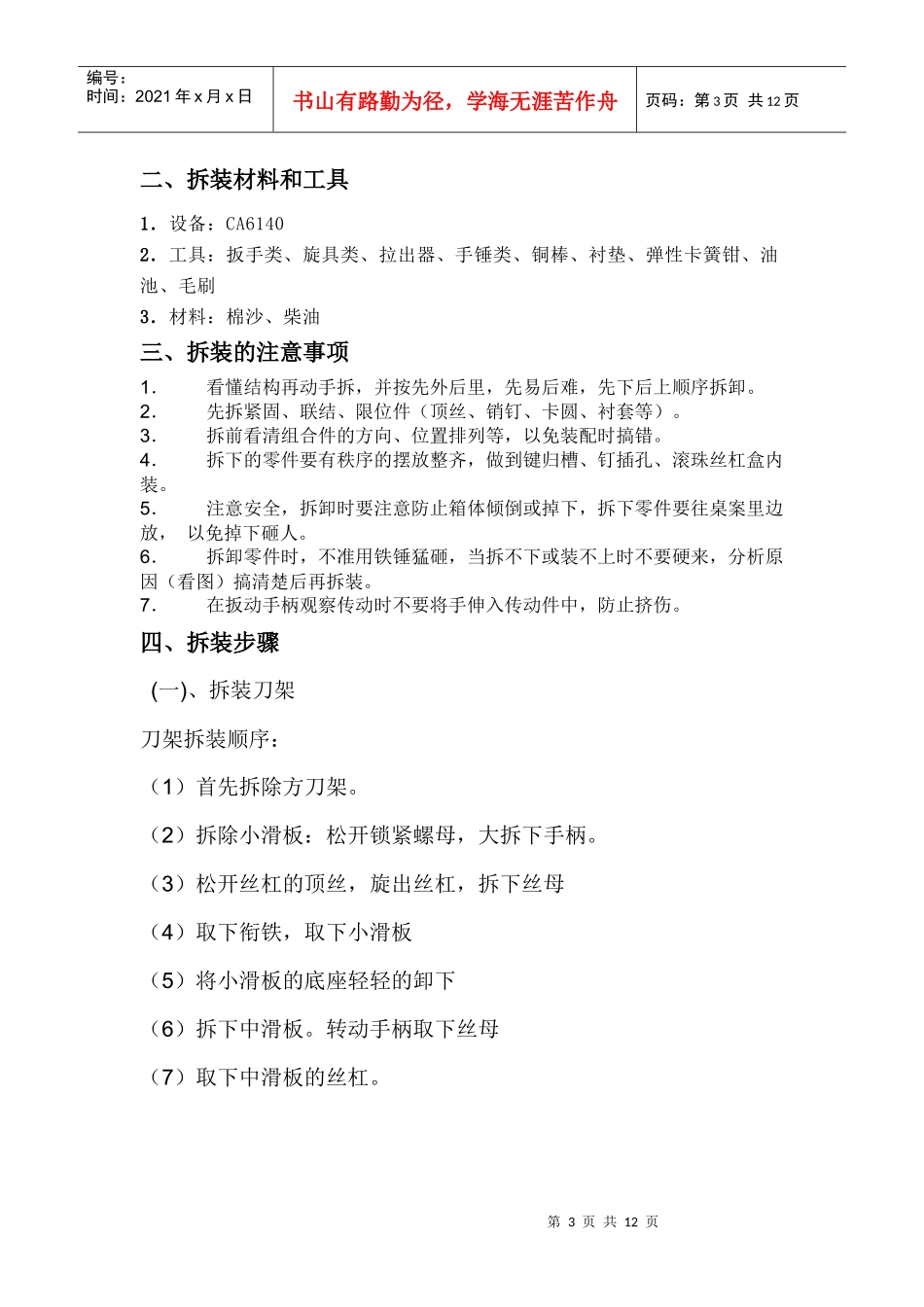

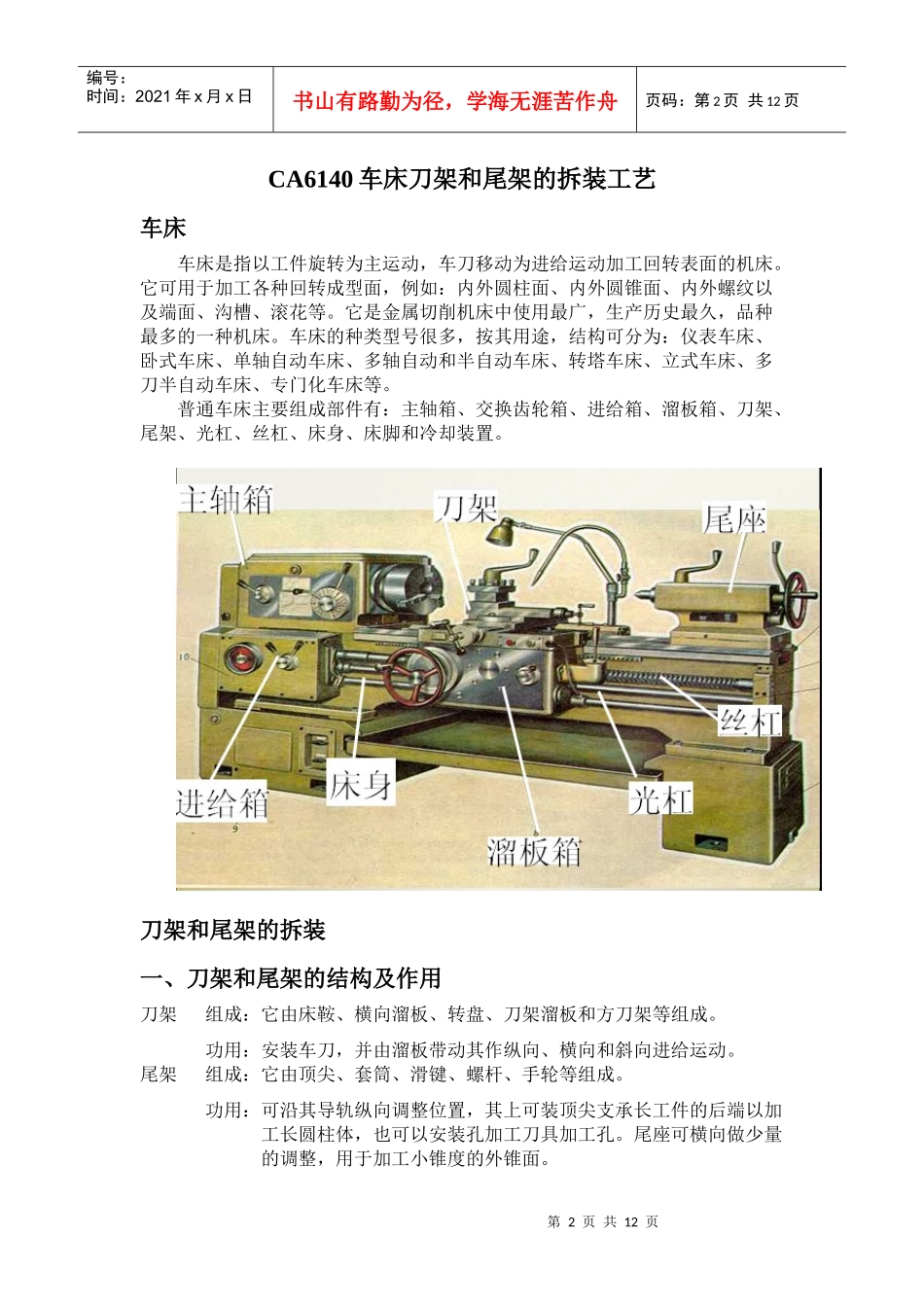

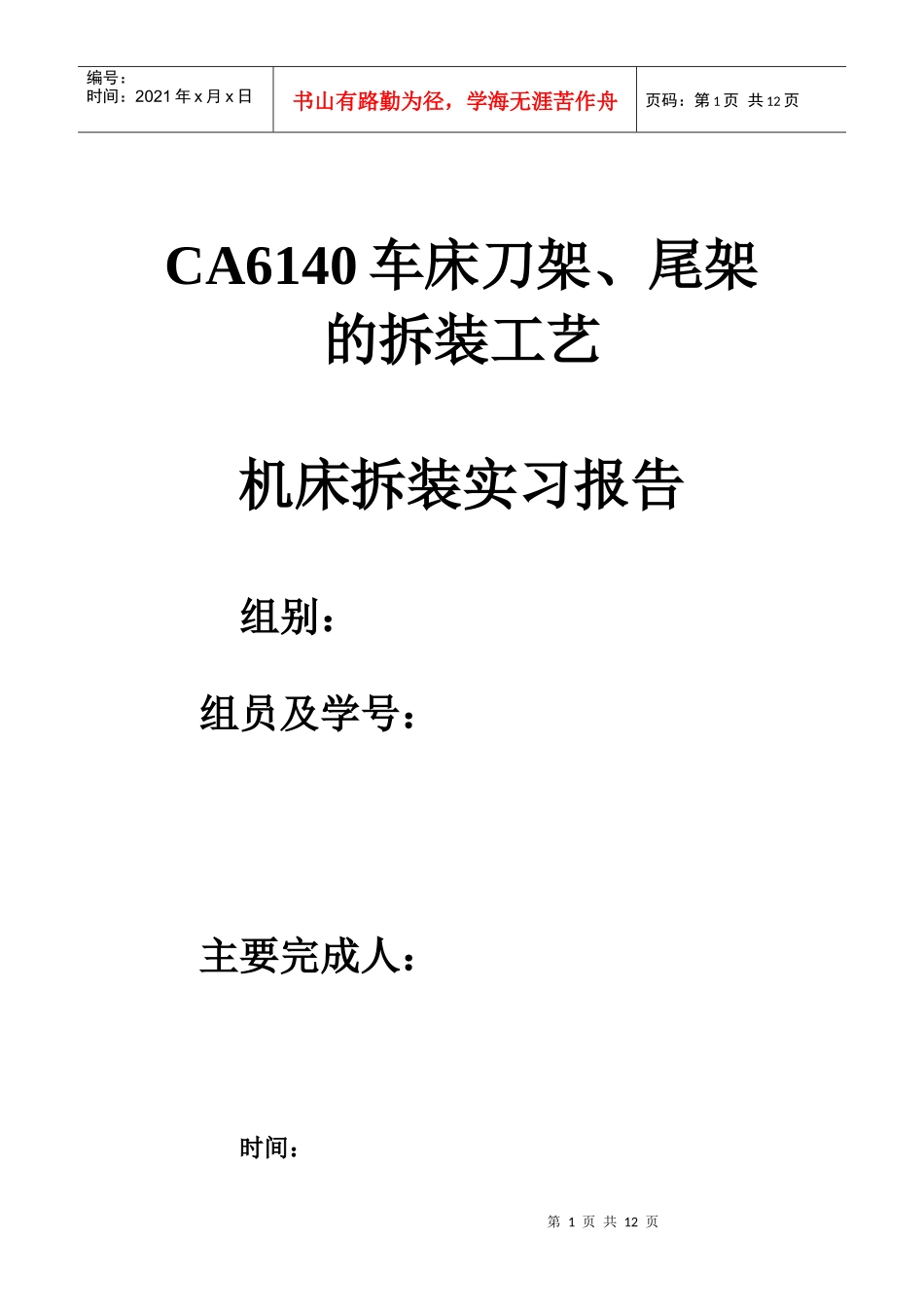

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页CA6140车床刀架、尾架的拆装工艺机床拆装实习报告组别：组员及学号：主要完成人：时间：第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页CA6140车床刀架和尾架的拆装工艺车床车床是指以工件旋转为主运动，车刀移动为进给运动加工回转表面的机床。它可用于加工各种回转成型面，例如：内外圆柱面、内外圆锥面、内外螺纹以及端面、沟槽、滚花等。它是金属切削机床中使用最广，生产历史最久，品种最多的一种机床。车床的种类型号很多，按其用途，结构可分为：仪表车床、卧式车床、单轴自动车床、多轴自动和半自动车床、转塔车床、立式车床、多刀半自动车床、专门化车床等。普通车床主要组成部件有：主轴箱、交换齿轮箱、进给箱、溜板箱、刀架、尾架、光杠、丝杠、床身、床脚和冷却装置。刀架和尾架的拆装一、刀架和尾架的结构及作用刀架组成：它由床鞍、横向溜板、转盘、刀架溜板和方刀架等组成。功用：安装车刀，并由溜板带动其作纵向、横向和斜向进给运动。尾架组成：它由顶尖、套筒、滑键、螺杆、手轮等组成。功用：可沿其导轨纵向调整位置，其上可装顶尖支承长工件的后端以加工长圆柱体，也可以安装孔加工刀具加工孔。尾座可横向做少量的调整，用于加工小锥度的外锥面。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页二、拆装材料和工具1．设备：CA61402．工具：扳手类、旋具类、拉出器、手锤类、铜棒、衬垫、弹性卡簧钳、油池、毛刷3．材料：棉沙、柴油三、拆装的注意事项1．看懂结构再动手拆，并按先外后里，先易后难，先下后上顺序拆卸。2．先拆紧固、联结、限位件（顶丝、销钉、卡圆、衬套等）。3．拆前看清组合件的方向、位置排列等，以免装配时搞错。4．拆下的零件要有秩序的摆放整齐，做到键归槽、钉插孔、滚珠丝杠盒内装。5．注意安全，拆卸时要注意防止箱体倾倒或掉下，拆下零件要往桌案里边放，以免掉下砸人。6．拆卸零件时，不准用铁锤猛砸，当拆不下或装不上时不要硬来，分析原因（看图）搞清楚后再拆装。7．在扳动手柄观察传动时不要将手伸入传动件中，防止挤伤。四、拆装步骤(一)、拆装刀架刀架拆装顺序：（1）首先拆除方刀架。（2）拆除小滑板：松开锁紧螺母，大拆下手柄。（3）松开丝杠的顶丝，旋出丝杠，拆下丝母（4）取下衔铁，取下小滑板（5）将小滑板的底座轻轻的卸下（6）拆下中滑板。转动手柄取下丝母（7）取下中滑板的丝杠。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页（二）、尾架拆装尾座拆装顺序（1）将尾座锁紧块、锁紧螺钉拆下。（2）拆下手轮，卸下后端盖（3）将套筒轻轻抽出，旋出丝杆，拆下螺母注：注意上有轴承内圈第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页五、检测、维修及保养1、查看测量轴承、导轨有无裂痕、磨损等损坏的地方，检测出来后根据相应的处理方法进行修理。2、把个零件分别放进油池刷洗清理。3、洗涤时一定要用毛刷清洗4、防止用面纱清洗会粘在表面会影响传动精度不稳定，不可用碱水洗重要部件。5、用碱水清洗箱盖六、可能出现的故障及其维修方法第8页共12页第7页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共12页1、尾座可能出现的故障及故障的原因和维修方法。①尾座与主轴不同心原因：也许是尾座磨损严重或机床导轨磨损的厉害的原因，怎么调整都不行的话。方法：有条件的话把导轨刮研下，按主轴的中心将尾座垫起来使尾座的中心高和主轴一致，这样就不用每次都调，否则只能动一次尾座调整一次了。②尾座不能沿床身移动原因：手柄锁上了或尾座与导轨摩擦力过大方法：打开手柄，给尾座与导轨接...
