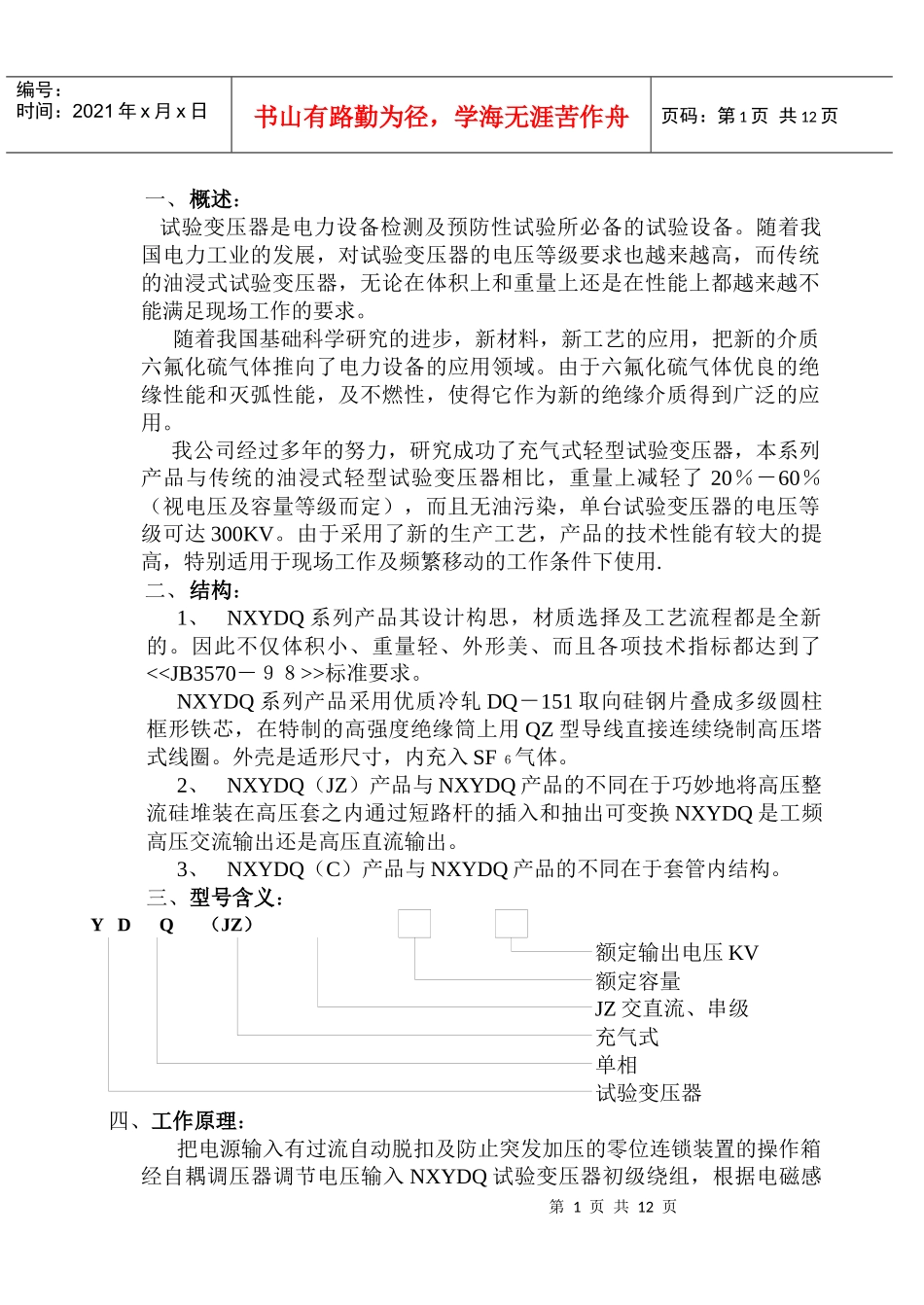

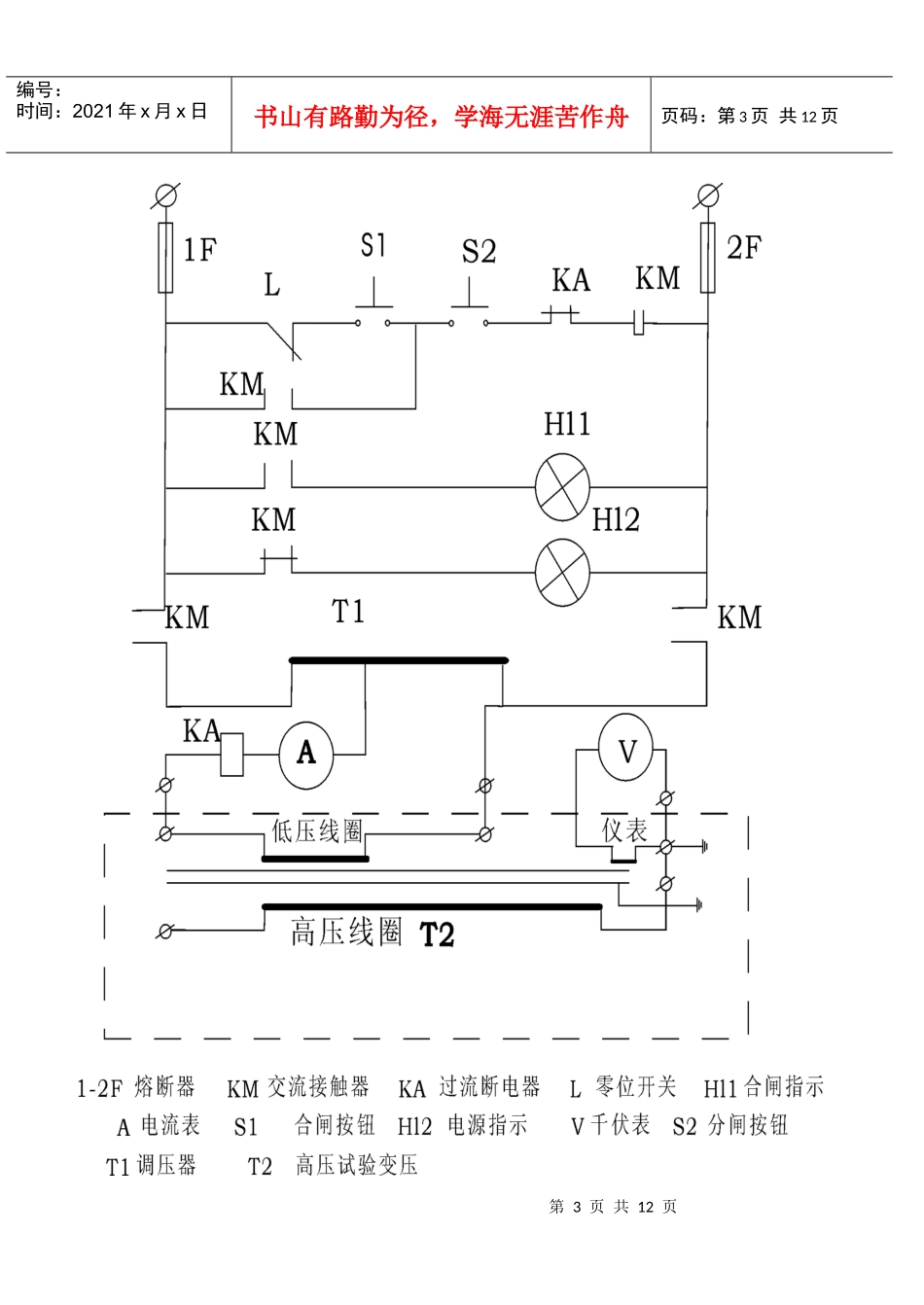

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页一、概述：试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。随着我国基础科学研究的进步，新材料，新工艺的应用，把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，使得它作为新的绝缘介质得到广泛的应用。我公司经过多年的努力，研究成功了充气式轻型试验变压器，本系列产品与传统的油浸式轻型试验变压器相比，重量上减轻了20％－60％（视电压及容量等级而定），而且无油污染，单台试验变压器的电压等级可达300KV。由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用.二、结构：1、NXYDQ系列产品其设计构思，材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了<>标准要求。NXYDQ系列产品采用优质冷轧DQ－151取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸，内充入SF６气体。2、NXYDQ（JZ）产品与NXYDQ产品的不同在于巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换NXYDQ是工频高压交流输出还是高压直流输出。3、NXYDQ（C）产品与NXYDQ产品的不同在于套管内结构。三、型号含义：YDQ（JZ）额定输出电压KV额定容量JZ交直流、串级充气式单相试验变压器四、工作原理：把电源输入有过流自动脱扣及防止突发加压的零位连锁装置的操作箱经自耦调压器调节电压输入NXYDQ试验变压器初级绕组，根据电磁感第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页应原理，在次级(高压)绕组按其与初级绕组匝数之比可获得同等倍数的电压幅值－工频高压。此工频高经高压硅堆整流及稳压电容器滤波可取得直流高压，其幅值是工频高压有效值的２倍。五、控制线路图：5－1：普通操作台线路图：如下第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页六、试验现场布置１、交流耐压试验接线图第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页４：串激组合试验接图１、串级接线3UNXYDQ(C)—Ⅲ输入NXYDQ(C)—ⅡTSBNXYDQ(C)—ⅠＴＳＢ—操作台ＹＤＱ（Ｃ）—Ⅰ—第一组试变ＹＤＱ（Ｃ）—Ⅱ—第二组试变ＹＤＱ（Ｃ）—Ⅲ—第三组试变△—绝缘支架２、概述为了方便电力系统的现场等级的试验，我们专们设计和生产用多台轻型试验变压器串激组合ＹＤＱ（Ｃ）系列试验设备。由于分散组合能力方便使用，故可适应现场多种需要。每个单元重量轻，运输和移动方便，使现场能顺利取得较高的试验电源。３、工作原理ＹＤＱ（Ｃ）系列高压试验装置，除最高电压一级外，都在高压绕组中串绕激磁组。该绕组和后一级试验变压器初级线圈参数相同。由控制箱供给第Ⅰ级试验变压器绕组电源。第Ⅰ级高压绕组尾端和外第8页共12页第7页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共12页壳接地，首端和第Ⅱ级试验变压器高压尾及外壳连接。由第Ⅰ级串激抽头供给第Ⅱ级低压绕组的励磁电源，此时Ⅱ级试验变压器输出为第Ⅰ和第Ⅱ级输出叠加。同理，可叠加第Ⅲ级。七、操作试验方法：１、按上图接线，检查压力表指示内部气体压力是否正常（≥０.3MPA）２、做交流耐压时短路杆插入孔Ｊ中，做直流泄漏试验，取出短路杆。３、限流电阻配置：工频耐压每伏0.3～１欧：...
