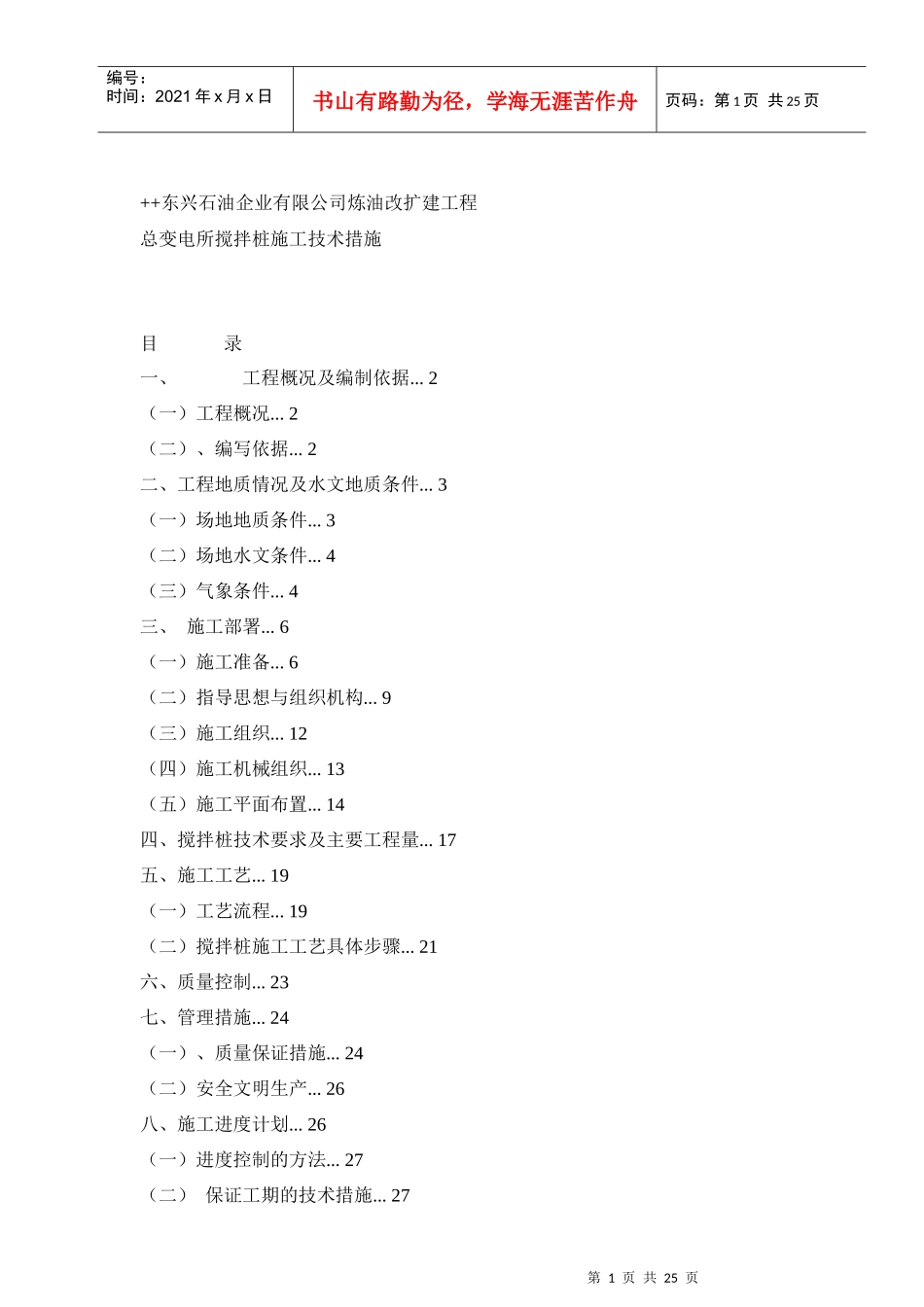

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页++东兴石油企业有限公司炼油改扩建工程总变电所搅拌桩施工技术措施目录一、工程概况及编制依据...2（一）工程概况...2（二）、编写依据...2二、工程地质情况及水文地质条件...3（一）场地地质条件...3（二）场地水文条件...4（三）气象条件...4三、施工部署...6（一）施工准备...6（二）指导思想与组织机构...9（三）施工组织...12（四）施工机械组织...13（五）施工平面布置...14四、搅拌桩技术要求及主要工程量...17五、施工工艺...19（一）工艺流程...19（二）搅拌桩施工工艺具体步骤...21六、质量控制...23七、管理措施...24（一）、质量保证措施...24（二）安全文明生产...26八、施工进度计划...26（一）进度控制的方法...27（二）保证工期的技术措施...27第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页一、工程概况及编制依据（一）工程概况中国石化湛江东兴石油企业有限公司炼油扩建工程总变电所软基处理工程。1、本工程桩基采用水泥搅拌桩,直径φ500mm，水泥采用强度为难42.5的普通硅酸盐水泥。2、要求复合地基承载力特征值fspk≥160Kpa。3、桩的有效桩长9700m。本工程设计总桩长约870米。（二）、编写依据1、甲方提供“搅拌桩地基处理工程平面布置图”；2、《总变电站岩土工程详细勘察报告》；3、《建筑地基基础规范》GB7-89；4、《软土地基深层搅拌加固法技术规程》YBJ225-89。二、工程地质情况及水文地质条件（一）场地地质条件1、地基土工程地质特征及承载力本工程拟建在湛江市霞山区南部的霞宝工业区内，原湛江东兴厂南北两侧。场地范围内所见地层的岩土类型较，根据土层工程地质性质、时代成因的不同，勘察报告将钻孔揭露深度内地基土层划分为11个工程地质层。其特征如下：①素填土：暗褐色、暗黄色等，稍湿、松散。主要由砂性土及粘性上组成。局部夹碎石砖块，含有机质，具腐臭味。层厚0.50m～2.2m，层顶标高4.69m～7.1m，该层不宜作地基持力层。②粉砂、粉土：以粉质粘土为主，暗黄色～黄色，湿～饱和，松散．含较多量中细砂砾．层厚1.0m～3.5m，层顶标高2．91m～6.56m。地基承载力特性值为90kPa。③中砂：浅褐红色棕红色等，饱和，松散～稍密；次圆～次棱角状，以中粗砂粒为主，矿物成分主要为石英；底部夹1～2cm铁质层。层厚1.25m～6.20m，顶板埋深2.0m～4.0m，层顶标高1.61m～5．00m。地基承载力特征值120kPa。第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页④粉质粘土：紫红、浅黄、灰白等色相杂。湿，可塑，局部硬塑；层厚0.4m～5.00m，层顶深度3.45m～8.30m，层顶标高-1.690m～2.720m。地基承载力特征值150kPa。⑤粉土：紫红、浅黄、灰白等色相杂。湿～很湿，松散～稍密；局部含较多粉细砂，见白云母片；底部夹1～2cm铁质层。层厚在1.0m～4.90m，层顶深度5.6m～10.60m，层顶标高-5.490m～0.170m。地基承载力特征值110kPa。⑥粉砂：褐黄、黄、灰白等色。饱和、松散～稍密；矿物成分主要为石英；局部夹薄层粘土，底部夹l～3cm铁质层。层厚在0.5m～4.50m，层顶深度7.5m～11.80m，层顶标高-5.590m～-2.05m。地基承载力特征值110kPa。⑦中砂：浅褐黄色、灰白等色，饱和、松散～稍密；以中粗砂为主，矿物成分主要为石英；底部夹1～3cm铁质层。层厚在0.60m～4.20m，层顶深度8.0m～12.60m，层顶标高-7.150m～1.83m。地基承载力特征值130kPa。⑧粉质粘土：灰色、青灰色。湿，可塑～硬塑；具薄层理。局部可见炭化木屑；底部见1～2cm铁质层。层厚5.40m～9.85m，层顶深度11.00m～14.30m，层顶标高-8.390m～-5.670m。地基承载力特征值150kPa。⑨粉砂：灰色。饱和、稍密～中密，局部松散；层厚在1.35m～3.80m，层顶深度18．20m～21．00m，层顶标高-14．950m～-11．67m。地基承载力特征值150kPa。⑩中砂：浅褐黄色、灰白等色，饱和、稍密；局部中密或松散；以中砂为主，含较多粉粘粒；矿物成分主要为石英；层厚在1.5m～9.00m，层顶深度18.90m～23．00m，层顶标高-16．950～-12．33...
