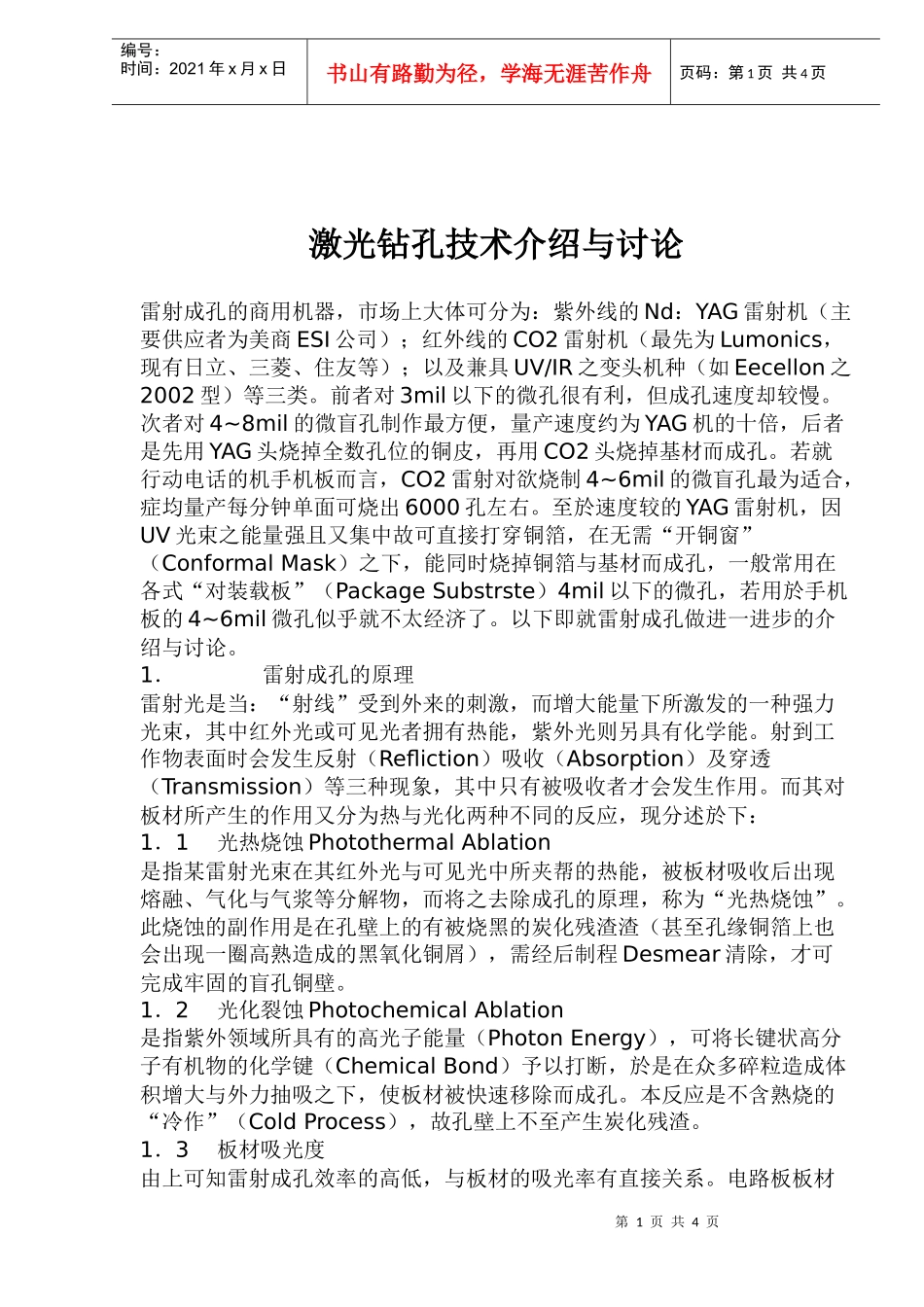

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页激光钻孔技术介绍与讨论雷射成孔的商用机器，市场上大体可分为：紫外线的Nd：YAG雷射机（主要供应者为美商ESI公司）；红外线的CO2雷射机（最先为Lumonics，现有日立、三菱、住友等）；以及兼具UV/IR之变头机种（如Eecellon之2002型）等三类。前者对3mil以下的微孔很有利，但成孔速度却较慢。次者对4~8mil的微盲孔制作最方便，量产速度约为YAG机的十倍，后者是先用YAG头烧掉全数孔位的铜皮，再用CO2头烧掉基材而成孔。若就行动电话的机手机板而言，CO2雷射对欲烧制4~6mil的微盲孔最为适合，症均量产每分钟单面可烧出6000孔左右。至於速度较的YAG雷射机，因UV光束之能量强且又集中故可直接打穿铜箔，在无需“开铜窗”（ConformalMask）之下，能同时烧掉铜箔与基材而成孔，一般常用在各式“对装载板”（PackageSubstrste）4mil以下的微孔，若用於手机板的4~6mil微孔似乎就不太经济了。以下即就雷射成孔做进一进步的介绍与讨论。1．雷射成孔的原理雷射光是当：“射线”受到外来的刺激，而增大能量下所激发的一种强力光束，其中红外光或可见光者拥有热能，紫外光则另具有化学能。射到工作物表面时会发生反射（Refliction）吸收（Absorption）及穿透（Transmission）等三种现象，其中只有被吸收者才会发生作用。而其对板材所产生的作用又分为热与光化两种不同的反应，现分述於下：1．1光热烧蚀PhotothermalAblation是指某雷射光束在其红外光与可见光中所夹帮的热能，被板材吸收后出现熔融、气化与气浆等分解物，而将之去除成孔的原理，称为“光热烧蚀”。此烧蚀的副作用是在孔壁上的有被烧黑的炭化残渣渣（甚至孔缘铜箔上也会出现一圈高熟造成的黑氧化铜屑），需经后制程Desmear清除，才可完成牢固的盲孔铜壁。1．2光化裂蚀PhotochemicalAblation是指紫外领域所具有的高光子能量（PhotonEnergy），可将长键状高分子有机物的化学键（ChemicalBond）予以打断，於是在众多碎粒造成体积增大与外力抽吸之下，使板材被快速移除而成孔。本反应是不含熟烧的“冷作”（ColdProcess），故孔壁上不至产生炭化残渣。1．3板材吸光度由上可知雷射成孔效率的高低，与板材的吸光率有直接关系。电路板板材第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页中铜皮、玻织布与树脂三者的吸收度，民因波长而有所不同。前二者在UV0.3mu以下区域的吸收率颇高，但进入可见光与IR后即大幅滑落。至於有机树脂则在三段光谱中，都能维持於相当不错的高吸收率。1．4脉冲能量实用的雷射成孔技术，是利用断续式（Q-switch）光束而进行的加工，让每一段光敕（以微秒us计量）以其式（Pulse）能量打击板材，此等每个Pulse（可俗称为一枪）所拥有的能量，又有多种模式（Mode），如单光束所成光点的GEMOO单束光点的能量较易聚焦集中故多用於钻孔。多束光点不但还需均匀化且又不易集中成为小光点，一般常用於雷射直接成像技术（LDI）或密贴光罩（ContactMask）等制程。1．5精确定位系统1.5.1小管区式定位以“日立微孔机械”公司（HitachiviaMachine，最近由“日立精工”而改名）之RF/CO2钻孔机为例，其定位法是采“电流计式反射镜”（GalvanometerandMirro）本身的X.Y.定位，加上机种台之XY台面（XYTable）定位等两种系统合作而成。后者是将大板面划分成许多小“管区”（最大为50mm见方，一般为精确起见多采用30mm见方），工作中可XY移动台面以交换管区。前者是在单一管区内，以两具Galvanometer的XY微动，将光点打到板面上所欲对准的靶位而成孔。当管区内的微孔全部钻妥后，即快速移往下一个管区再继续钻孔。所谓的Galvanometer是一种可精确微动±20°以下的铁制品，磁铁或线圈式所组合的直流马达，再装配上镜面即可做小角度的转动反射，而将雷射光束加以快速（2~4ms）折射而定位。但此种系统也有一些缺点，如：①所打在板面上的光束不一定都很垂直，多少会呈现一些斜角，因此还需再加一种“远心透镜”（TelecentricLense）来改正斜光，使尽可能的垂直於孔位；②电流计式反射镜系统所能涵盖的区...
