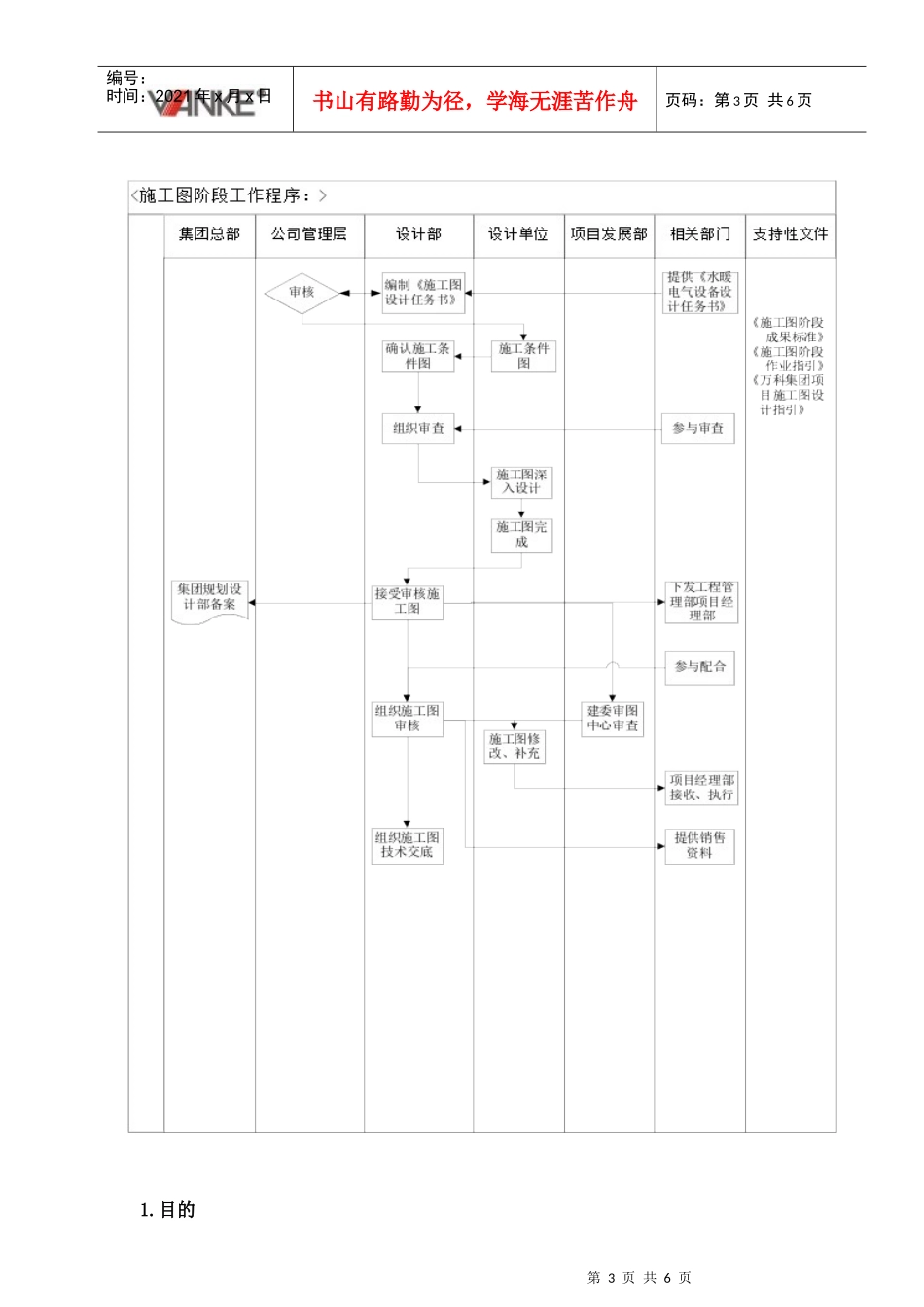

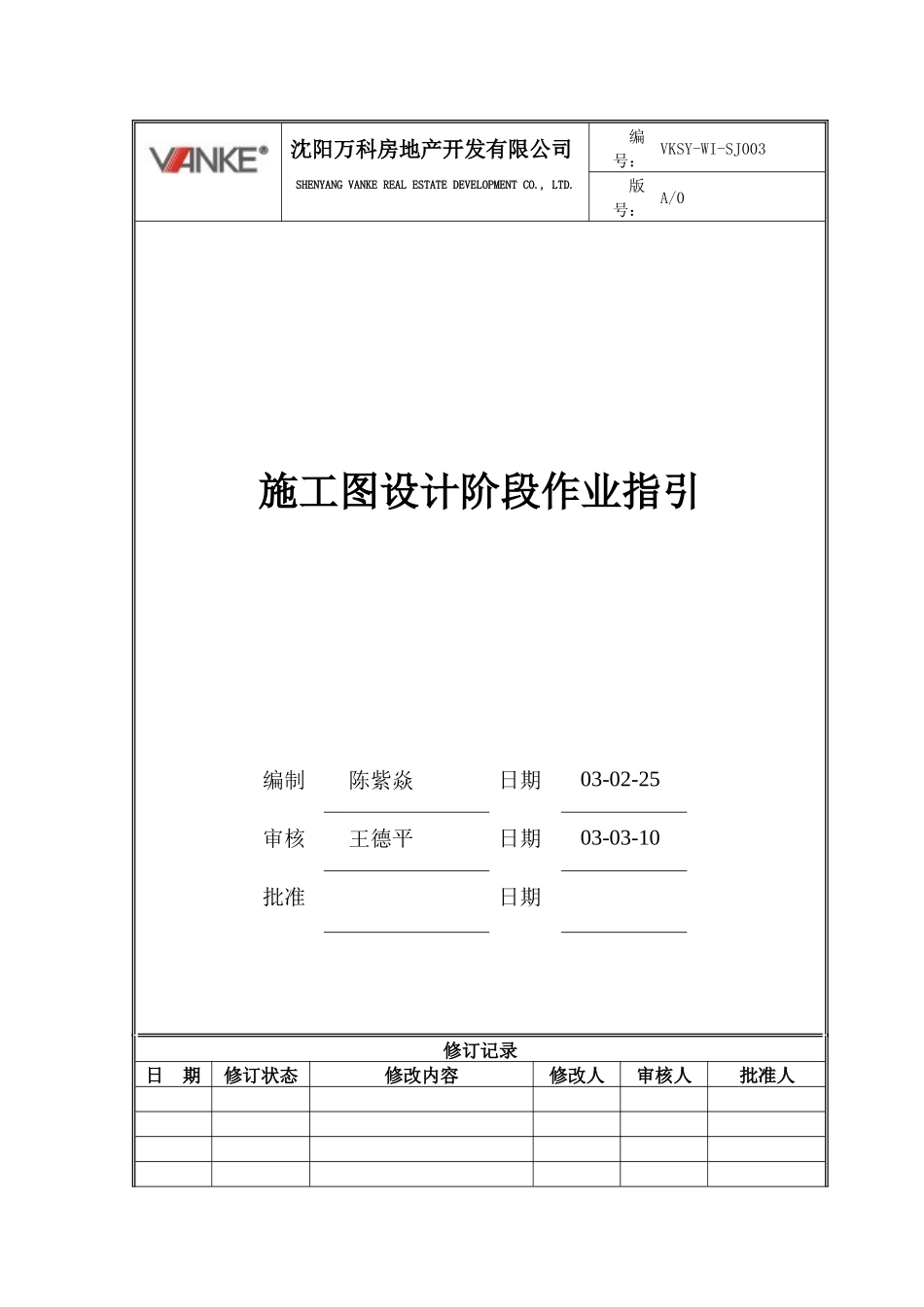

沈阳万科房地产开发有限公司SHENYANGVANKEREALESTATEDEVELOPMENTCO.,LTD.编号：VKSY-WI-SJ003版号：A/0施工图设计阶段作业指引编制陈紫焱日期03-02-25审核王德平日期03-03-10批准日期修订记录日期修订状态修改内容修改人审核人批准人第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页1.目的第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页为规范公司项目建筑施工图阶段的操作流程，加强对此阶段各环节的监控，达到确保设计质量、进度和控制成本的目的。2.适用范围适用于公司项目设计流程中施工图阶段的设计管理。3.术语和定义施工图阶段：从确定综合方案到施工图交付现场，并完成施工图技术交底阶段。4.职责4.1.设计部：控制施工图设计进度和设计质量。4.1.1.收集建筑施工图设计所需资料。4.1.2.组织编写《建筑施工图设计任务书》。4.1.3.组织相关部门对施工条件图审核。4.1.4.审核建筑施工图的。4.1.5.对接建委审图中心施工图的审查工作。4.1.6.组织设计单位对施工图进行技术交底。4.1.7.提供景观设计师、室内设计师设计所需图纸，并反馈相关信息。4.1.8.提供给相关部门施工图图纸。4.1.9.配合项目发展部完成项目的报批报建工作。4.1.10.提供给营销管理部施工图建筑平面组合图纸，完成销售设计交底。4.2.成本管理部4.2.1．提交实施方案成本测算。4.3.工程管理部4.3.1.提供《施工图设计任务书》中水暖、电气部分资料。4.3.2.提供施工图设计所需水暖、电气方案及设备资料。4.3.3．配合设计单位水暖、电气、结构施工图设计。4.3.4．审核施工图的结构、水暖、电气部分。4.4．项目经理部：施工图开展前提交《地质详勘报告》。4.5．项目发展部：提交政府部门对项目报建图的审批意见书。4.6．公司管理层：审核《施工图设计任务书》。5．工作程序5.1.资料收集第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页5.1.1.项目发展部提交的国土规划局、消防局、环保局、人防办等关于规划、报建图设计的审批意见书。5.1.2.项目经理部提供《地质详勘报告》。5.1.3.设计部收集报建图公司内部审核意见和政府部门对报建图审核意见。5.1.4.成本管理部提交的实施方案成本部分测算。5.1.5.工程管理部提交《施工图设计任务书》水暖、电气部分资料。5.2.设计部编制《施工图设计任务书》具体要求按《万科集团项目设计成果标准-施工图》中1.执行。5.3.将《施工图设计任务书》和《万科住宅统一设计要求》提交设计单位作为设计指导。5.4.设计部根据公司内部和政府部门的修改意见填写《设计交流信息记录表》。5.5.施工图设计单位根据《设计交流信息记录表》提供改后的施工条件图。5.6.施工图设计条件图的确认5.6.1.设计部组织相关部门对施工条件图进行审核，并根据审核意见填写《设计交流信息记录表》。5.6.2.根据《设计交流信息记录表》，提交给设计单位。5.7.施工图设计阶段5.7.1.设计单位根据《设计交流信息记录表》进行施工图深入设计。5.7.2.施工图设计中期交流参照5.6.1执行。5.7.3.施工图分“基础施工图”和“主体施工图”分期出图时，设计部组织工程管理部、项目经理部须分别进行审图。5.8.施工图审核、施工技术交底5.8.1.施工图完成后由设计部统一接收，并发给项目经理部、成本管理部、工程管理部、项目发展部、项目经理部销售组。5.8.2.设计部审核建筑部分施工图；工程管理部、项目经理部审核结构、水暖、电气部分施工图。5.8.3.设计部组织相关部门对施工图进行图纸会审，并填写《施工图设计审查意见表》。5.8.4.对施工图审查发现的问题，形成《设计交流信息记录表》提交给设计单位，并对修改进行跟踪、落实。5.8.5.设计部组织设计院对施工、监理单位进行技术交底。第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页5.9.配合其他部门工作5.9.1.提供项目发展部在施工图阶段规划、消防等政府审批过程所需技术支持。5.9.2.配合项目发展部对接建委审图中心对施工图的审核。5.9.3.施工图电子文件报集团规划设计部备案。5.9.4.根据...
