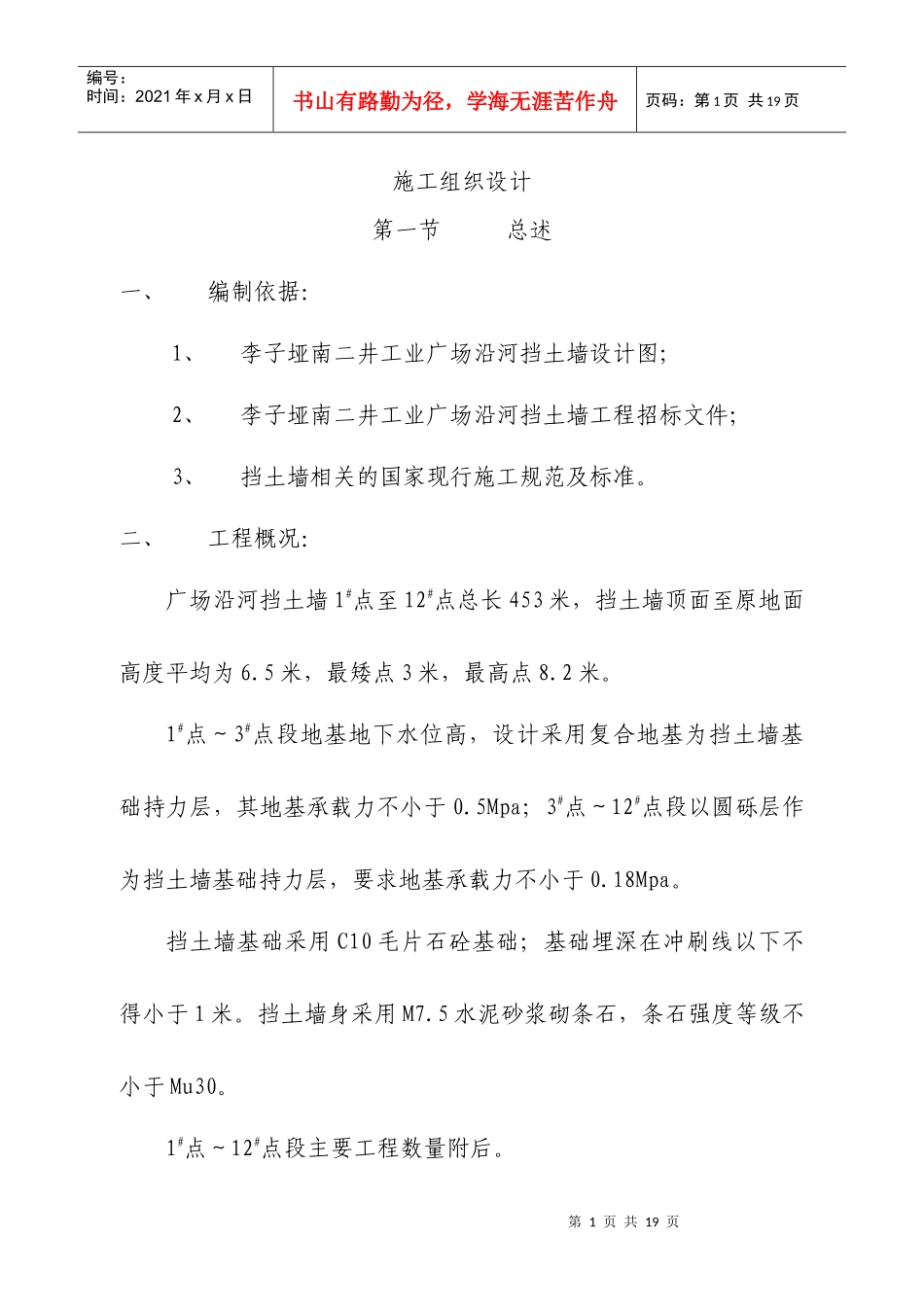

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页施工组织设计第一节总述一、编制依据：1、李子垭南二井工业广场沿河挡土墙设计图；2、李子垭南二井工业广场沿河挡土墙工程招标文件；3、挡土墙相关的国家现行施工规范及标准。二、工程概况：广场沿河挡土墙1#点至12#点总长453米，挡土墙顶面至原地面高度平均为6.5米，最矮点3米，最高点8.2米。1#点～3#点段地基地下水位高，设计采用复合地基为挡土墙基础持力层，其地基承载力不小于0.5Mpa；3#点～12#点段以圆砾层作为挡土墙基础持力层，要求地基承载力不小于0.18Mpa。挡土墙基础采用C10毛片石砼基础；基础埋深在冲刷线以下不得小于1米。挡土墙身采用M7.5水泥砂浆砌条石，条石强度等级不小于Mu30。1#点～12#点段主要工程数量附后。第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页三、工期要求和质量目标：本工程计划2004年5月31日开工，至2004年月日竣工，合同工期天。施工期间，精心调度力量，合理安排工序，组合多个作业班组，展开多个作业面，同时利用平行作业、交叉作业进行施工，充分发挥劳动力及机械效率，积极采取有利的保证措施，圆满完成施工任务，实现工期计划。质量目标，满足设计及规范要求，一次验收合格率100％，优良率90％以上。四、工程重点、难点分析：该挡土墙工程的特点是沿河修建，挡土墙基础置于河床水位线下，工作战线长的特点。挡墙基础工作量较大，同时受到雨季汛期的影响和制约，故挡土墙基础的施工是本工程的控制性工程，施工中按重点、难点工程进行计划安排，确保工程质量、工期以及施工安全。第二节施工部署第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页一、现场管理组织机构二、作业组安排，设备配置，材料计划及管理。1、作业组安排及任务划分。本工程工作战线长，施工作业面广扩，计划工期紧，故该工程可划分为五个作业组。1#～3#点、3#～5#点、5#～7#点、7#～9#点、9#～12#点各为一个作业组。五个作业组同时平行作业，各作业组内又交叉作业。2、主要设备配置表3、材料计划表三、工程材料的组织和管理：1、本工程项目所需的主要外购材料有钢材、水泥等。由技术负责人编制用料计划，采购员统一按计划采购、贮运、供料。在外购材料组织过程中，要坚决贯彻ISO9001:2000质量标准，实行现场负责人现场技术负责人质量安全负责人试验负责人测量负责人物设负责人第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页全过程质量控制，合格证、出厂质量检验证明等必须齐全。贮存要按类型、规格、生产厂家、批号分别堆放，挂好标识牌。材料发放要跟踪去向，准确登记使用项目和部位。2、工程所用本地材料主要是条石、片石、砂砾石、特细砂等。采购员由近及远诸处联系，或自采或购买，选择合格料源组织采运。3、材料的贮存。①、水泥必须库内存放，并保持使用一个月的贮存量；②、钢模板及管架必须库内堆放。堆放时应垫高架空，防止污染和损伤；③、砂砾石堆场必须硬化，尽量远离施工便道，防止扬尘污染。如无法避开，应采取遮盖措施；④、块石、片石堆场地面应铺一层石屑或砂，减少泥土污染。4、材料的现场验收：材料进入施工现场，由专业的质量员现场验收。如与样品不相第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页符，或质量证明不齐全的材料必须全部清理出场，不允许丢弃、堆放、暂存在现场内，否则按相关质量措施对当事人给予惩处。第三节主要工程施工方案和方法一、工艺流程：详见挡土墙施工工艺框图。二、围堰排水挡墙基础位于河床边沿，基底低于河床地面。挡墙施工前首先得考虑围堰排水工作。围堰设于基槽开挖线2米以外，根据各段地形特点，围堰高度1～1.5米，厚度1.5～2米。围堰顺挡墙纵向分段设置，每间隔15～20米设置横向围堰一道，增加围堰的稳固性，并便于小区域排水施工。围堰内的积水和渗透水采用抽水机排水，根据水量大小，配置相应抽水机。围堰施工前...
