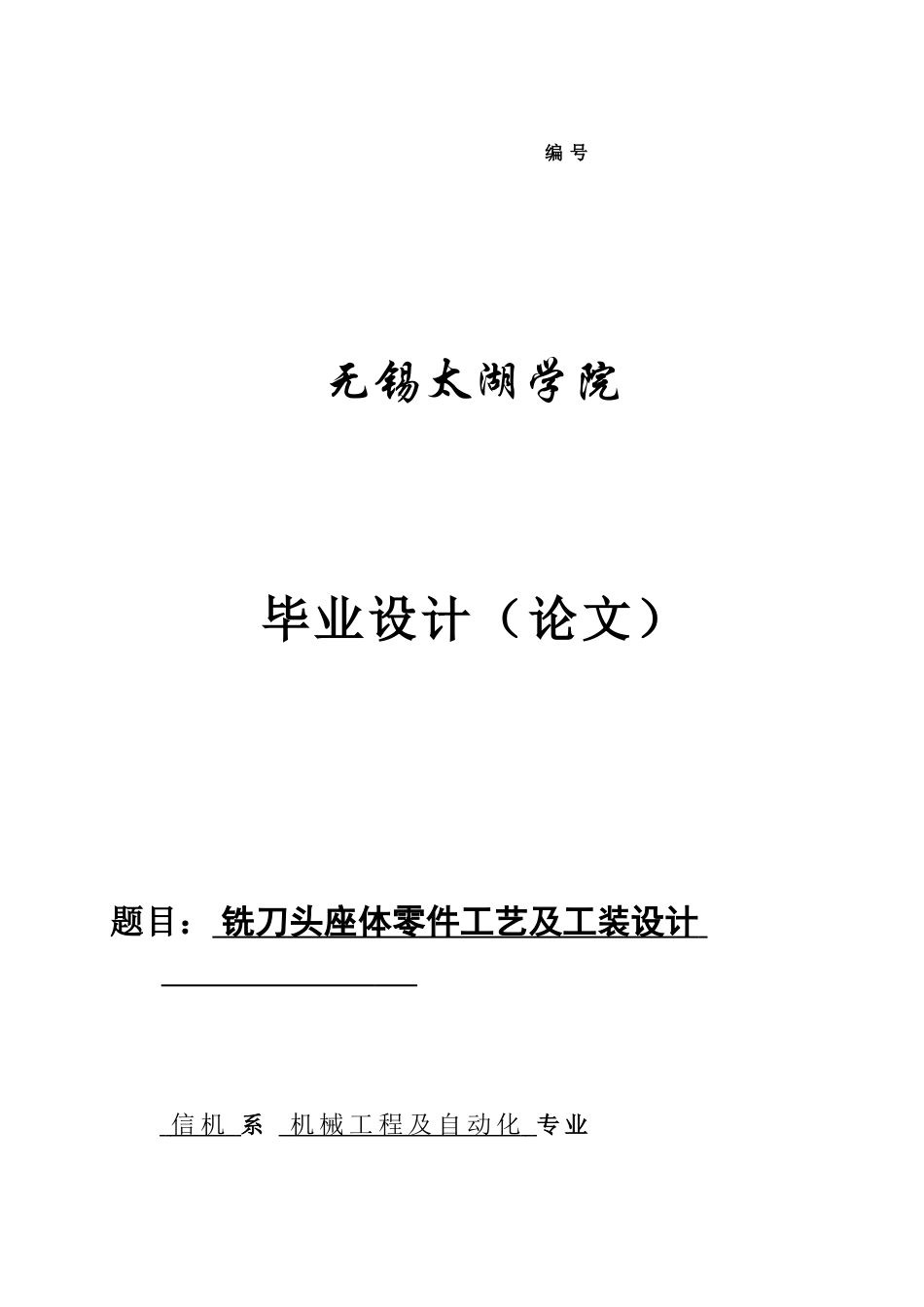

编号无锡太湖学院毕业设计（论文）题目：铣刀头座体零件工艺及工装设计信机系机械工程及自动化专业学号：0923063学生姓名：许晓峰指导教师：许文（职称：副教授）（职称：）2013年5月25日无锡太湖学院本科毕业设计（论文）诚信承诺书本人郑重声明：所呈交的毕业设计（论文）铣刀头座体零件工艺及工装设计是本人在导师的指导下独立进行研究所取得的成果，其内容除了在毕业设计（论文）中特别加以标注引用，表示致谢的内容外，本毕业设计（论文）不包含任何其他个人、集体已发表或撰写的成果作品。班级：机械92学号：0923063作者姓名：2013年5月25日I无锡太湖学院信机系机械工程及自动化专业毕业设计论文任务书一、题目及专题：1、题目铣刀头座体零件工艺及工装设计2、专题二、课题来源及选题依据机械制造工艺技术是人类在生产实践中产生并不断发展的。其涉及的内容十分广泛，包括零件的毛坯制造、机械加工及热处理和产品的装配等，要在满足质量要求的前提下，不断提高劳动生产率和降低成本。以优质、高效、低耗的工艺去完成零件的加工的工艺才是合理的和先进的工艺。本课题来自某机床厂的成熟产品，旨在培养学生解决工程实际问题的能力，达到学以致用的目的。三、本设计（论文或其他）应达到的要求：①抄画零件图及绘制毛坯-零件综合图各一张；②编制机加工工艺文件；③绘制φ80K7孔镗夹具装配图及全套夹具非标准零件图；绘制6-M8孔钻夹具装配图及全套非标准零件图；④编写设计说明书（30页）；⑤翻译8000字以上外文印刷字符或译出4000汉字以上的有关技术资料或业文献。II四、接受任务学生：机械92班姓名许晓峰五、开始及完成日期：自2012年11月12日至2013年5月25日六、设计（论文）指导（或顾问）：指导教师签名签名签名教研室主任〔学科组组长研究所所长〕签名系主任签名2012年11月12日III摘要铣刀头座体是铣床加工的重要组成元件之一，它的制造工艺对铣削加工的尺寸精度有显著的影响。本课题的目的是对铣床的铣刀头座体的机械制造工艺及夹具设计。在第一部分的制造工艺设计中，主要的工作是铣刀头座体的毛坯件的铸造，加工工艺路线的设定，机件的工艺查阅和计算，编制主要的工艺文件。铣刀头座体的夹具设计是这次课题的重要的部分，也是本次课题的难点分，夹具的设计主要是铣刀头的定位和夹紧。主要会影响加工元件的尺寸精度和位置精度。在本次课题中主要采用的是不完全定位方式，这种通用的定位方式的夹具的结构比较简单，并且有良好的定位的稳定性。夹紧机构主要采用螺旋式，这种结构的构成比较简单，自锁性能好，可靠性能高。在确定夹紧方式后绘出主要的零件图和装配图。关键词：铣床；铣刀头座体；制造工艺；夹具设计ABSTRACTMillingcutterheadbaseisanintegralcomponentofmillingmanufacturingprocessandhasasignificantimpactonthedimensionalaccuracyofmilling.Thepurposeofthisprojectisgenerallymillingcutterheadbasemechanicalmanufacturingprocessandfixturedesign.Inthefirstpartofthemanufacturingprocessdesign,themainworkiscastingofmillingcutterheadbase,machiningandlineset,mechanicalinspectionandcalculationprocess,thepreparationofthemainprocessdocuments.TheFixtureBlockofmillingcutterheadbaseisanimportantpartofthisprojectandalsoisapartofthisdifficultsubject,mainlymillingfixturedesignisclampingandpositioning.thesewillaffecttheprocessingofthedimensionalaccuracyandpositionaccuracyofmaincomponents.IVTheissueisusedthreeholesofthepositioninginonesurface.thepositioningofsuchageneralwaythefixturestructureisrelativelysimpleandhasgoodpositioningstability.Clampinginstitutionsaremainlyspiral,thecompositionofthisstructureisrelativelysimple,self-lockingperformance,highreliability.drawingthree-dimensionalandassemblydrawings.Keywords:millingmachine;millingcutterheadbase;manufacturingprocesses;fixturedesignV目录摘要.....................................................................................
