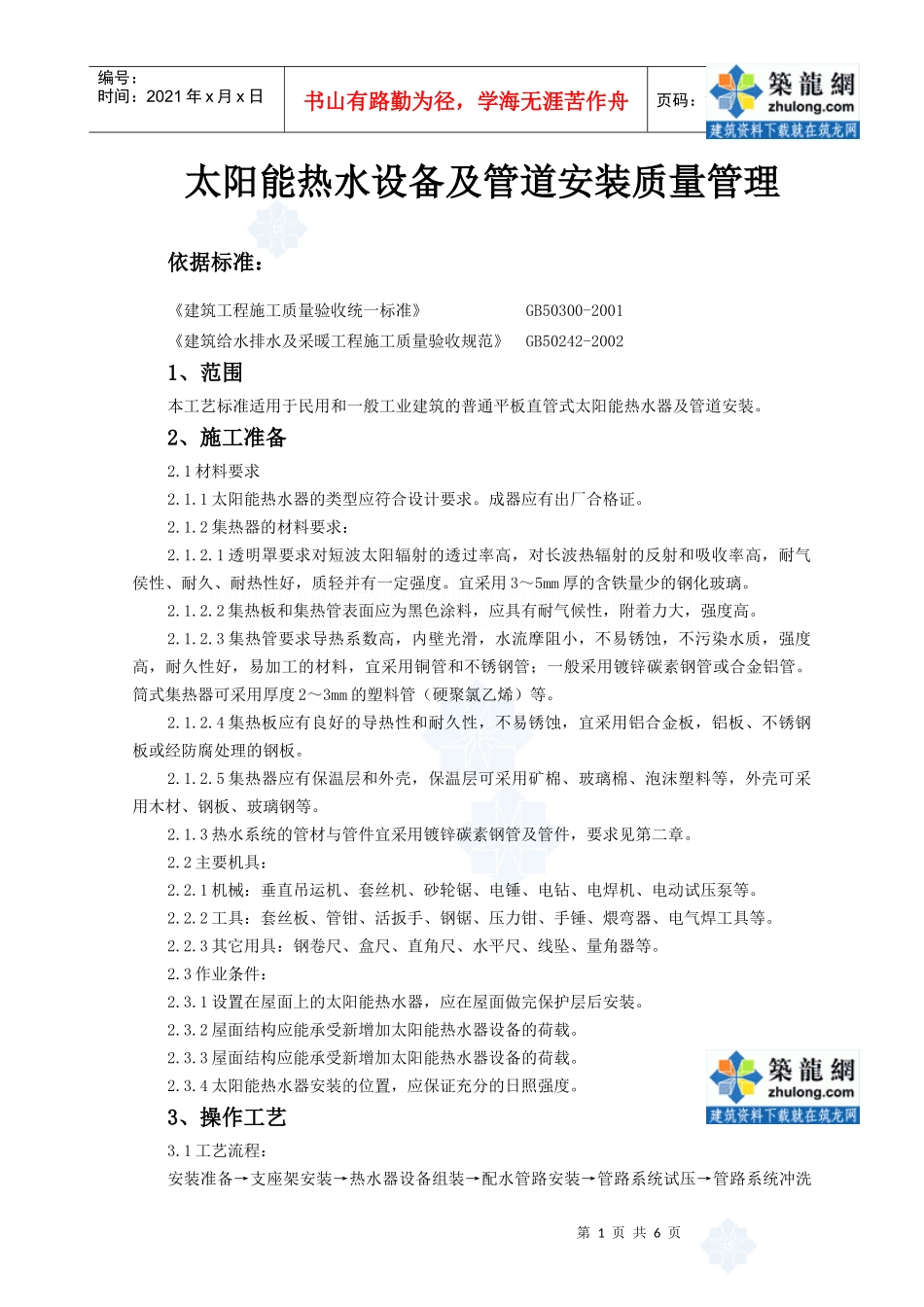

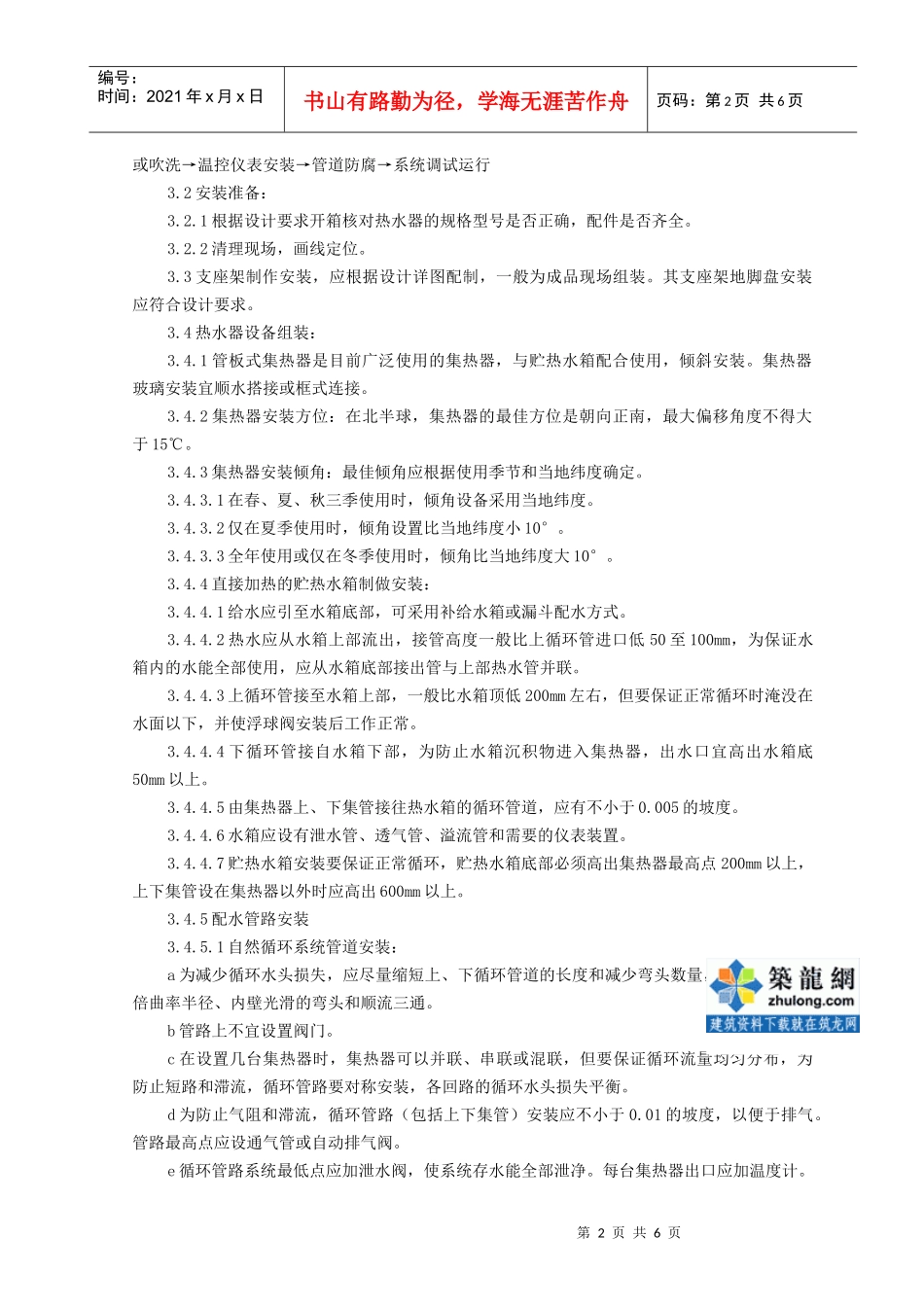

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页太阳能热水设备及管道安装质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑给水排水及采暖工程施工质量验收规范》GB50242-20021、范围本工艺标准适用于民用和一般工业建筑的普通平板直管式太阳能热水器及管道安装。2、施工准备2.1材料要求2.1.1太阳能热水器的类型应符合设计要求。成器应有出厂合格证。2.1.2集热器的材料要求：2.1.2.1透明罩要求对短波太阳辐射的透过率高，对长波热辐射的反射和吸收率高，耐气侯性、耐久、耐热性好，质轻并有一定强度。宜采用3～5mm厚的含铁量少的钢化玻璃。2.1.2.2集热板和集热管表面应为黑色涂料，应具有耐气候性，附着力大，强度高。2.1.2.3集热管要求导热系数高，内壁光滑，水流摩阻小，不易锈蚀，不污染水质，强度高，耐久性好，易加工的材料，宜采用铜管和不锈钢管；一般采用镀锌碳素钢管或合金铝管。筒式集热器可采用厚度2～3mm的塑料管（硬聚氯乙烯）等。2.1.2.4集热板应有良好的导热性和耐久性，不易锈蚀，宜采用铝合金板，铝板、不锈钢板或经防腐处理的钢板。2.1.2.5集热器应有保温层和外壳，保温层可采用矿棉、玻璃棉、泡沫塑料等，外壳可采用木材、钢板、玻璃钢等。2.1.3热水系统的管材与管件宜采用镀锌碳素钢管及管件，要求见第二章。2.2主要机具：2.2.1机械：垂直吊运机、套丝机、砂轮锯、电锤、电钻、电焊机、电动试压泵等。2.2.2工具：套丝板、管钳、活扳手、钢锯、压力钳、手锤、煨弯器、电气焊工具等。2.2.3其它用具：钢卷尺、盒尺、直角尺、水平尺、线坠、量角器等。2.3作业条件：2.3.1设置在屋面上的太阳能热水器，应在屋面做完保护层后安装。2.3.2屋面结构应能承受新增加太阳能热水器设备的荷载。2.3.3屋面结构应能承受新增加太阳能热水器设备的荷载。2.3.4太阳能热水器安装的位置，应保证充分的日照强度。3、操作工艺3.1工艺流程：安装准备→支座架安装→热水器设备组装→配水管路安装→管路系统试压→管路系统冲洗第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页或吹洗→温控仪表安装→管道防腐→系统调试运行3.2安装准备：3.2.1根据设计要求开箱核对热水器的规格型号是否正确，配件是否齐全。3.2.2清理现场，画线定位。3.3支座架制作安装，应根据设计详图配制，一般为成品现场组装。其支座架地脚盘安装应符合设计要求。3.4热水器设备组装：3.4.1管板式集热器是目前广泛使用的集热器，与贮热水箱配合使用，倾斜安装。集热器玻璃安装宜顺水搭接或框式连接。3.4.2集热器安装方位：在北半球，集热器的最佳方位是朝向正南，最大偏移角度不得大于15℃。3.4.3集热器安装倾角：最佳倾角应根据使用季节和当地纬度确定。3.4.3.1在春、夏、秋三季使用时，倾角设备采用当地纬度。3.4.3.2仅在夏季使用时，倾角设置比当地纬度小10°。3.4.3.3全年使用或仅在冬季使用时，倾角比当地纬度大10°。3.4.4直接加热的贮热水箱制做安装：3.4.4.1给水应引至水箱底部，可采用补给水箱或漏斗配水方式。3.4.4.2热水应从水箱上部流出，接管高度一般比上循环管进口低50至100mm，为保证水箱内的水能全部使用，应从水箱底部接出管与上部热水管并联。3.4.4.3上循环管接至水箱上部，一般比水箱顶低200mm左右，但要保证正常循环时淹没在水面以下，并使浮球阀安装后工作正常。3.4.4.4下循环管接自水箱下部，为防止水箱沉积物进入集热器，出水口宜高出水箱底50mm以上。3.4.4.5由集热器上、下集管接往热水箱的循环管道，应有不小于0.005的坡度。3.4.4.6水箱应设有泄水管、透气管、溢流管和需要的仪表装置。3.4.4.7贮热水箱安装要保证正常循环，贮热水箱底部必须高出集热器最高点200mm以上，上下集管设在集热器以外时应高出600mm以上。3.4.5配水管路安装3.4.5.1自然循环系统管道安装：a为减少循环水头损失，应尽量缩短上、下循环管道的长度和减少弯头数量，应采用大于4倍曲率半径、内壁光滑的弯头和顺流三通。b管路上不宜设置阀门。c在设置几台集热器时，集热器可以并联、串联或混联，但要保证循环流量均...
