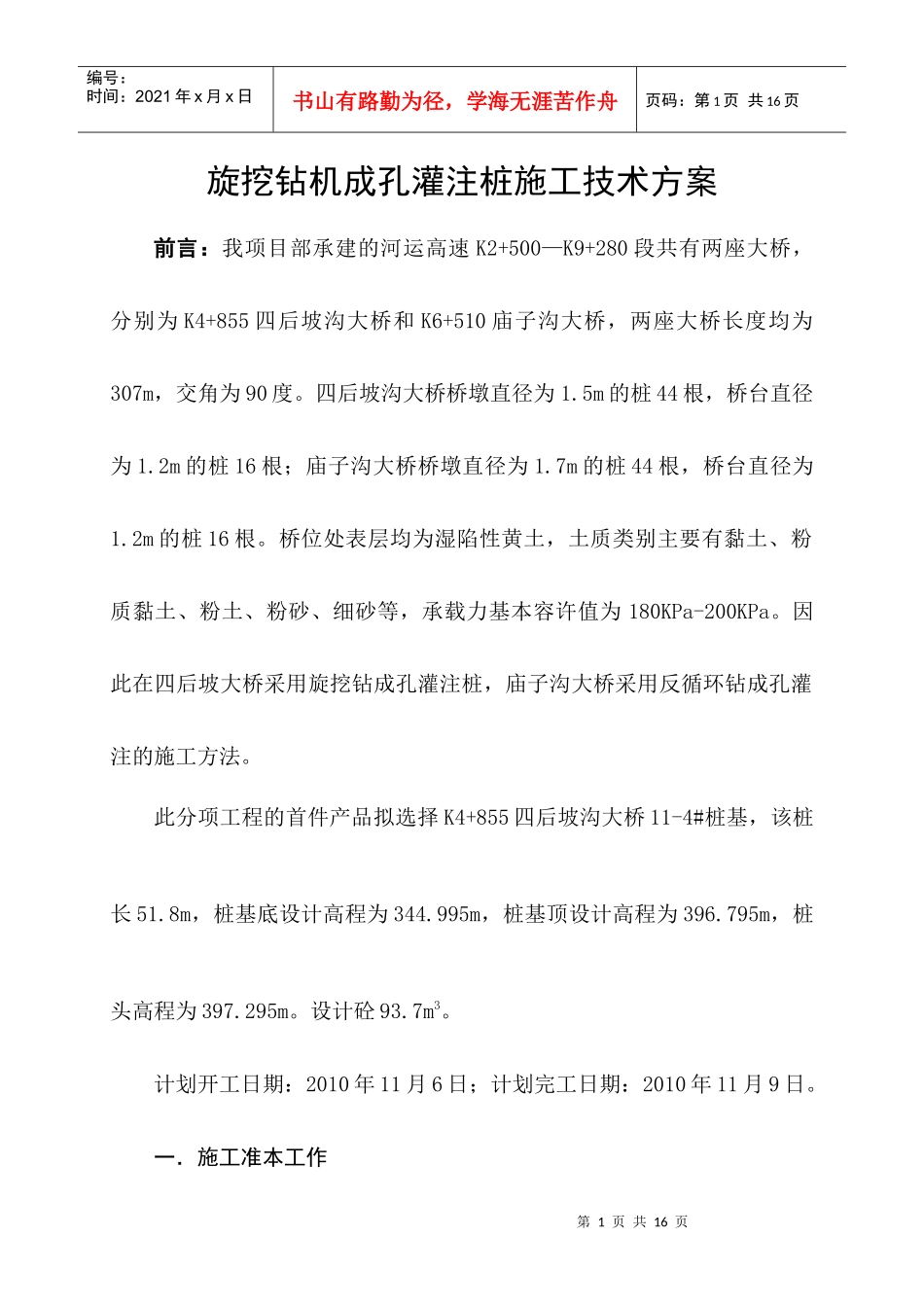

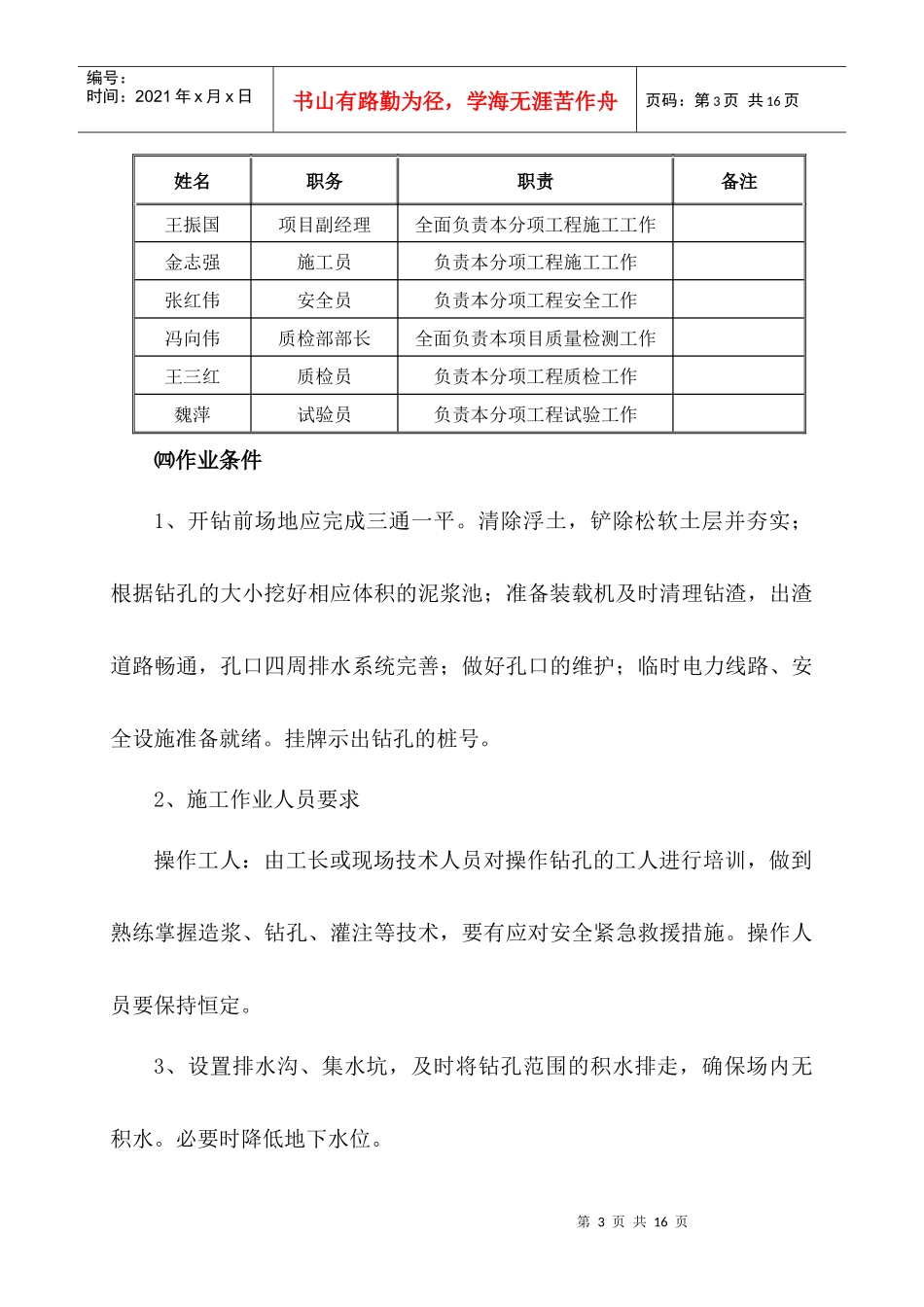

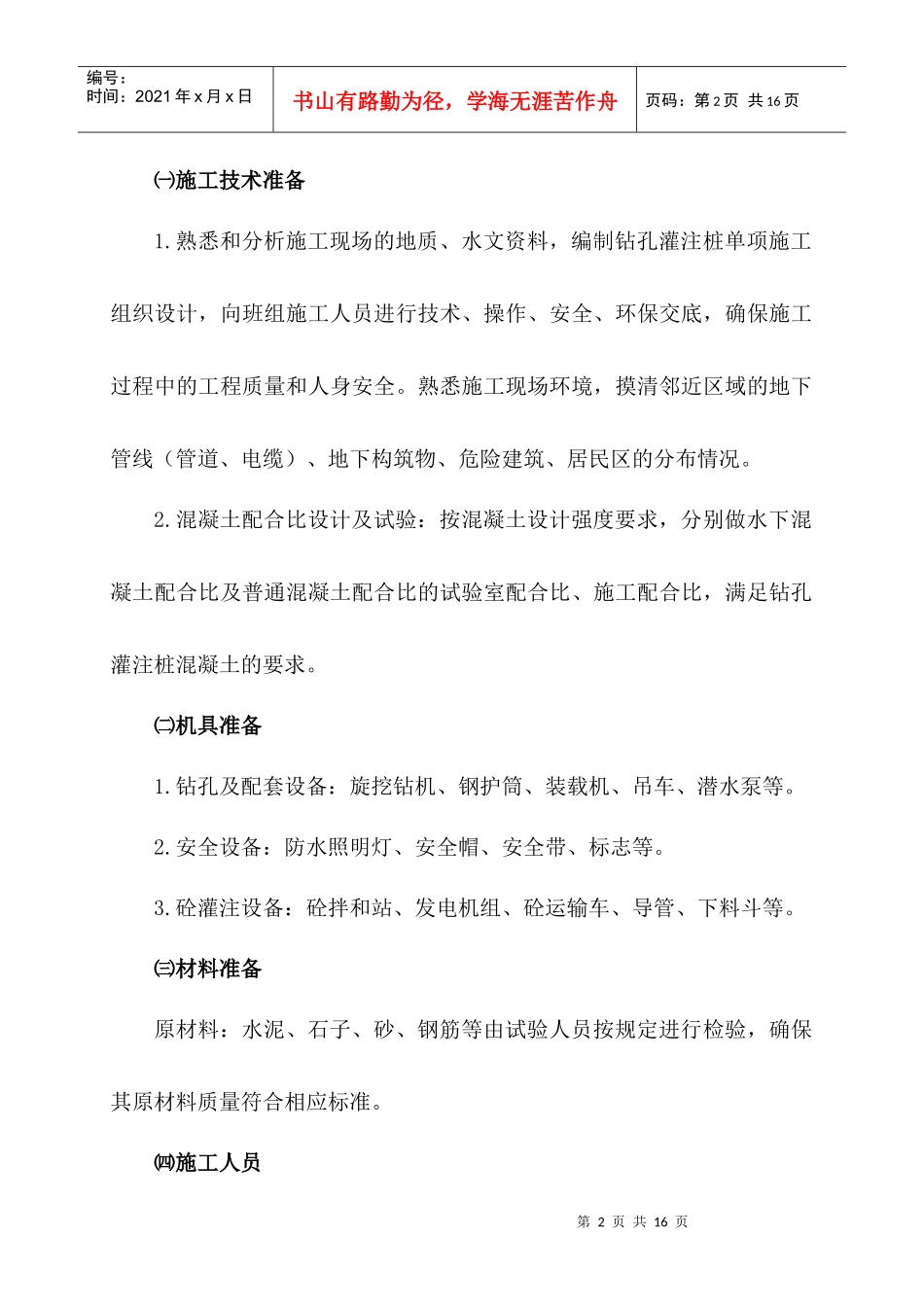

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页旋挖钻机成孔灌注桩施工技术方案前言：我项目部承建的河运高速K2+500—K9+280段共有两座大桥，分别为K4+855四后坡沟大桥和K6+510庙子沟大桥，两座大桥长度均为307m，交角为90度。四后坡沟大桥桥墩直径为1.5m的桩44根，桥台直径为1.2m的桩16根；庙子沟大桥桥墩直径为1.7m的桩44根，桥台直径为1.2m的桩16根。桥位处表层均为湿陷性黄土，土质类别主要有黏土、粉质黏土、粉土、粉砂、细砂等，承载力基本容许值为180KPa-200KPa。因此在四后坡大桥采用旋挖钻成孔灌注桩，庙子沟大桥采用反循环钻成孔灌注的施工方法。此分项工程的首件产品拟选择K4+855四后坡沟大桥11-4#桩基，该桩长51.8m，桩基底设计高程为344.995m，桩基顶设计高程为396.795m，桩头高程为397.295m。设计砼93.7m3。计划开工日期：2010年11月6日；计划完工日期：2010年11月9日。一．施工准本工作第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页㈠施工技术准备1.熟悉和分析施工现场的地质、水文资料，编制钻孔灌注桩单项施工组织设计，向班组施工人员进行技术、操作、安全、环保交底，确保施工过程中的工程质量和人身安全。熟悉施工现场环境，摸清邻近区域的地下管线（管道、电缆）、地下构筑物、危险建筑、居民区的分布情况。2.混凝土配合比设计及试验：按混凝土设计强度要求，分别做水下混凝土配合比及普通混凝土配合比的试验室配合比、施工配合比，满足钻孔灌注桩混凝土的要求。㈡机具准备1.钻孔及配套设备：旋挖钻机、钢护筒、装载机、吊车、潜水泵等。2.安全设备：防水照明灯、安全帽、安全带、标志等。3.砼灌注设备：砼拌和站、发电机组、砼运输车、导管、下料斗等。㈢材料准备原材料：水泥、石子、砂、钢筋等由试验人员按规定进行检验，确保其原材料质量符合相应标准。㈣施工人员第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页姓名职务职责备注王振国项目副经理全面负责本分项工程施工工作金志强施工员负责本分项工程施工工作张红伟安全员负责本分项工程安全工作冯向伟质检部部长全面负责本项目质量检测工作王三红质检员负责本分项工程质检工作魏萍试验员负责本分项工程试验工作㈣作业条件1、开钻前场地应完成三通一平。清除浮土，铲除松软土层并夯实；根据钻孔的大小挖好相应体积的泥浆池；准备装载机及时清理钻渣，出渣道路畅通，孔口四周排水系统完善；做好孔口的维护；临时电力线路、安全设施准备就绪。挂牌示出钻孔的桩号。2、施工作业人员要求操作工人：由工长或现场技术人员对操作钻孔的工人进行培训，做到熟练掌握造浆、钻孔、灌注等技术，要有应对安全紧急救援措施。操作人员要保持恒定。3、设置排水沟、集水坑，及时将钻孔范围的积水排走，确保场内无积水。必要时降低地下水位。第4页共16页第3页共16页泥浆循环、滤碴、补浆、测指标平整场地测定孔位挖埋护筒钻机就位制作护筒加工钻头挖泥浆池、沉淀池泥浆制备钻进中间检查终孔清孔测孔安放钢筋笼测孔深、泥浆比重、钻进速度测孔深、孔径、孔斜度注清水、换泥浆、测比重、稠度含砂率填表格、监理工程师签字认可填表、监理工程师签字认可测孔深、孔径钢筋笼制作凿桩头安放导管二次清孔灌注混凝土检查泥浆比重及沉渣厚度制作混凝土试件，测量混凝土面高度和导管埋深深度清理、检查桩基检测复测孔位编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页二．施工操作工艺㈠工艺流程图㈡操作方法1、测量放线及定桩位第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页依据设计资料，复核桩位轴线控制网和高程基准点。确定桩位中心，以中心为圆心、以大于桩身半径在四周设立十字护桩，做好标记并固定好。2、配置泥浆配置泥浆前要根据钻孔的体积确定所需泥浆的数量，泥浆量必须大于钻孔的容积。配置泥浆选取水化性能较好、造浆率高、成浆块、含砂量少的膨润土或黏土为宜。钻孔过程中要经常测定泥浆技...
