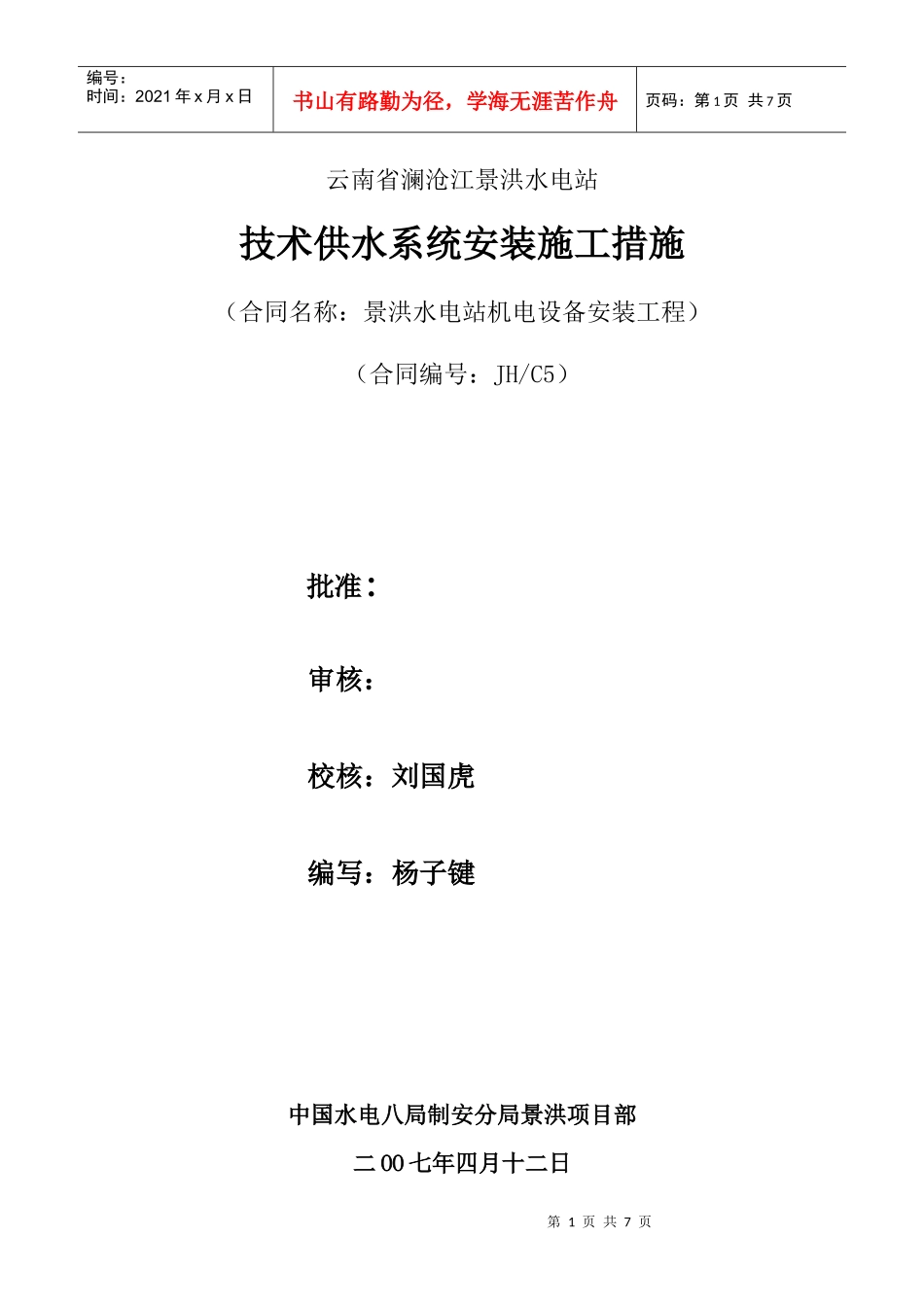

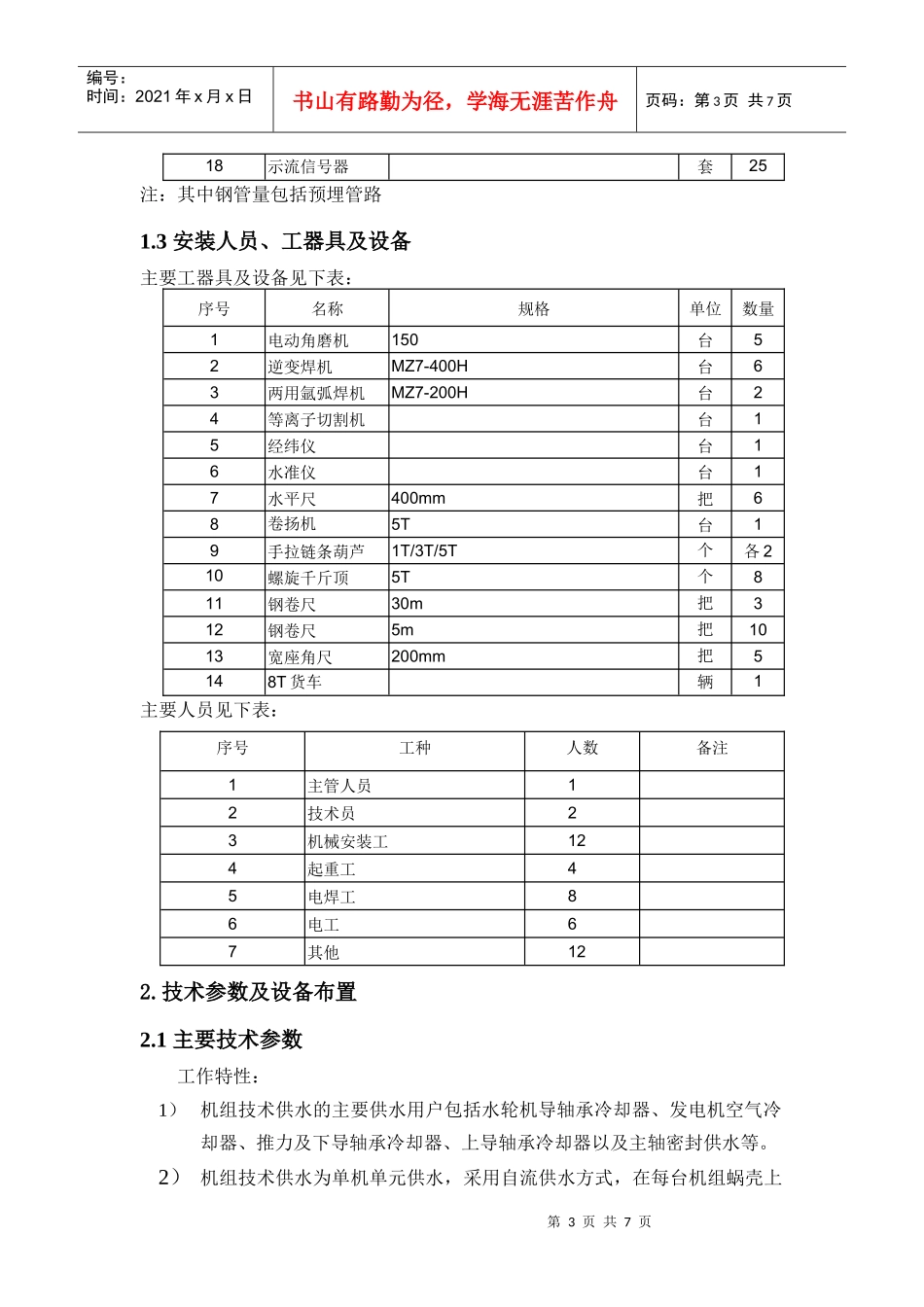

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页云南省澜沧江景洪水电站技术供水系统安装施工措施（合同名称：景洪水电站机电设备安装工程）（合同编号：JH/C5）批准:审核：校核：刘国虎编写：杨子键中国水电八局制安分局景洪项目部二OO七年四月十二日第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页技术供水系统安装施工措施1.概述1.1主要工作内容机组技术供水系统的安装工作范围为5个机组段的技术供水系统设备。其中需安装的主要设备有每个机组段的机组技术供水滤水器2台及其相应的各控制盘、阀门、管道、管道附件、明敷水管隔热材料及自动化元件等，其它辅助工作包括穿墙套管和封堵管口的切割与打磨、电缆敷设及连接等。1.2工程量机组段技术供水主要工程量如下表：序号名称规格单位数量1滤水器DN=400mm台102水力控制阀DN=400mm台103电动四通切换阀DN=400mm个54球阀DN=400mm个605球阀DN=150mm个106电磁流量计DN=400mm，PN1.0个57止回阀DN=400mm个108电磁流量计DN400，PN=1.0MPa套59波纹管伸缩节DN400，L<300mm个3510波纹管伸缩节DN50个511压力变送器PN1.0MPa个512温度变送器个513不锈钢管≥DN100吨25014不锈钢管＜DN100吨2515管道支架个5016防腐与涂装项117控制盘套5第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页18示流信号器套25注：其中钢管量包括预埋管路1.3安装人员、工器具及设备主要工器具及设备见下表：序号名称规格单位数量1电动角磨机150台52逆变焊机MZ7-400H台63两用氩弧焊机MZ7-200H台24等离子切割机台15经纬仪台16水准仪台17水平尺400mm把68卷扬机5T台19手拉链条葫芦1T/3T/5T个各210螺旋千斤顶5T个811钢卷尺30m把312钢卷尺5m把1013宽座角尺200mm把5148T货车辆1主要人员见下表：序号工种人数备注1主管人员12技术员23机械安装工124起重工45电焊工86电工67其他122.技术参数及设备布置2.1主要技术参数工作特性：1）机组技术供水的主要供水用户包括水轮机导轴承冷却器、发电机空气冷却器、推力及下导轴承冷却器、上导轴承冷却器以及主轴密封供水等。2）机组技术供水为单机单元供水，采用自流供水方式，在每台机组蜗壳上第4页共7页第3页共7页设备及材料清点（2.5天）设备及材料运输、吊装到位（4天）滤水器本体安装调整（5天）阀门、管道、管道附件等安装调整（15天）自动化元件安装（3天）控制盘及电气安装（4天）检查验收及配合试验（3天）编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页设有两个互为备用的取水口，在供水设备室设有两台全自动排污滤水器，其中1台工作，1台备用。3）向机组各用户供水采用双向供水方式，可以正反向运行切换。主轴密封以电站清洁水系统取水作为主用水源，从机组技术供水系统取水作为备用水源。4）主要设备技术特性如下：滤水器：工作流量为～1300m3/h；进口压力为0.7～0.8MPa；过滤网孔径约3mm;内压降最大值不超过4m水柱；由控制装置自动控制滤水器清污。进、出口接管公称直径为DN=400mm。2.2设备布置机组技术供水系统的主要设备布置在每台机下游526.0m高程副厂房内。其控制盘亦布置在现地。3、施工流程及施工进度每个机组段的技术供水设备安装：第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页4.施工措施4.1技术准备施工依据：《技术供水设备室布置图(ND62-KM347-0944-51-40)》《526.0m高程以下埋管图(ND62-KM347-0944-51-13)》《GB/T8564-2003水轮发电机组安装规范》各种设备厂家说明书等技术资料4.2施工布置在526.00m层下游副厂房由土建交面给机电安装承包商后，将电焊机、等离子切割机等设备从4#机吊物孔或2#机蜗壳进人门放入526.00m技术供水室内。施工电源由安装间引至该层配电盘，统一布置电焊机、照明等施工用电设备。在安装现场另设工具箱一个，用来存放各种工器具。4.3施工方案1）由2#、3#机蜗壳进人门将机组轴线样点转入技术供水室内作为安装参考样点。复核之前预埋管路的位置是否存在偏差以便安装时进行适当调整；2...
