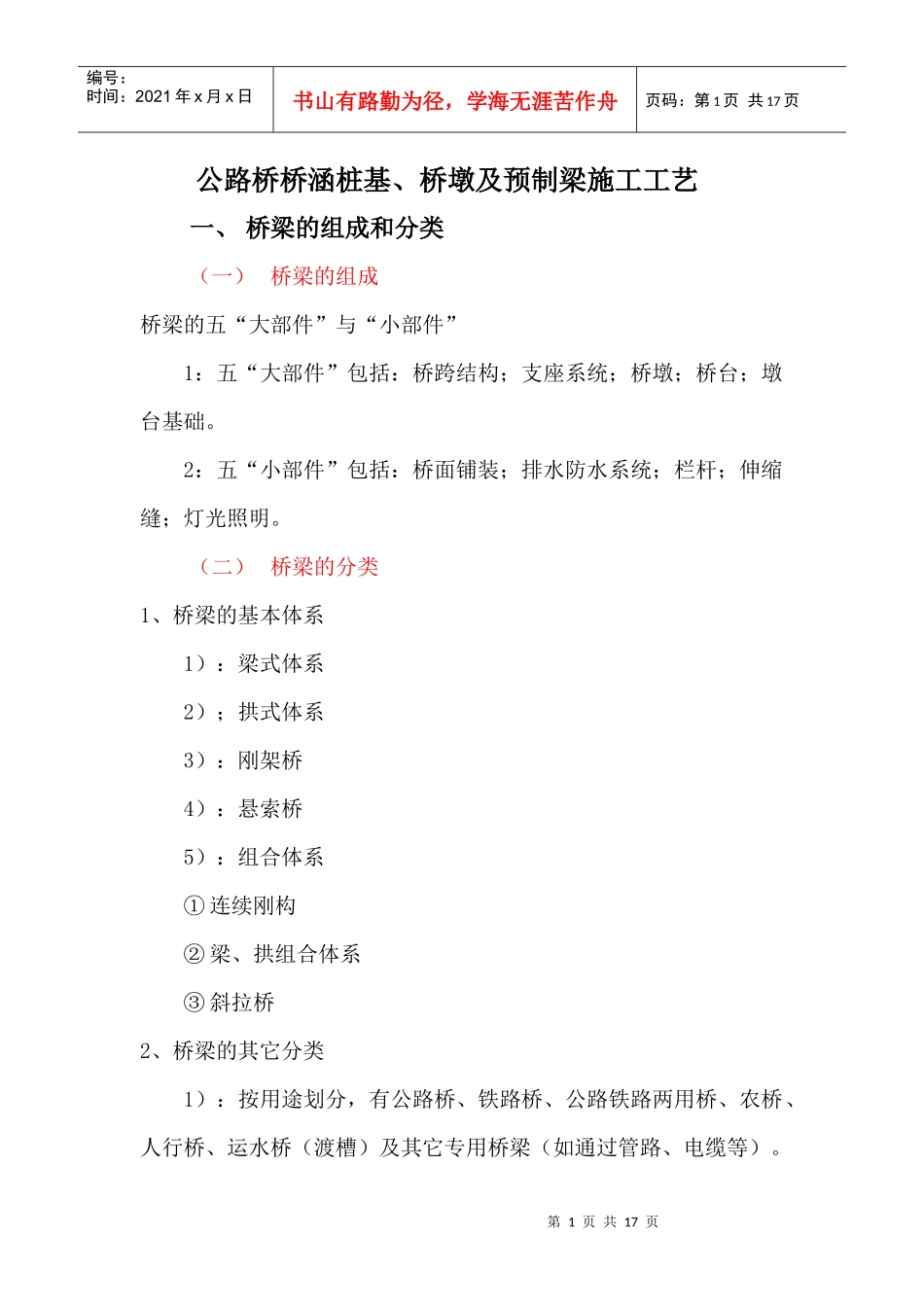

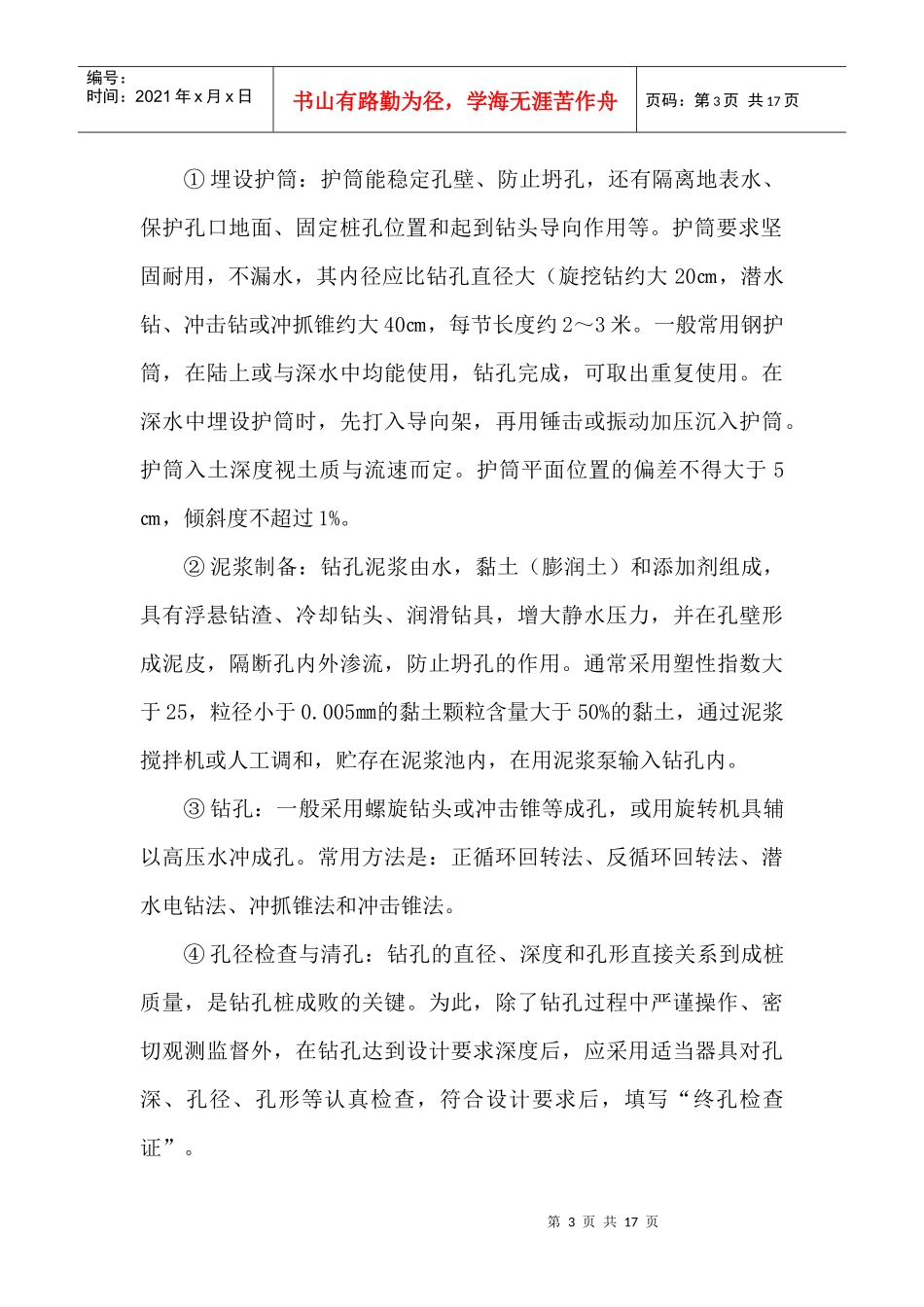

第1页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共17页公路桥桥涵桩基、桥墩及预制梁施工工艺一、桥梁的组成和分类(一)桥梁的组成桥梁的五“大部件”与“小部件”1:五“大部件”包括:桥跨结构;支座系统;桥墩;桥台;墩台基础。2:五“小部件”包括:桥面铺装;排水防水系统;栏杆;伸缩缝;灯光照明。(二)桥梁的分类1、桥梁的基本体系1):梁式体系2);拱式体系3):刚架桥4):悬索桥5):组合体系①连续刚构②梁、拱组合体系③斜拉桥2、桥梁的其它分类1):按用途划分,有公路桥、铁路桥、公路铁路两用桥、农桥、人行桥、运水桥(渡槽)及其它专用桥梁(如通过管路、电缆等)。第2页共17页第1页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共17页2):按桥梁全长和跨径的不同,分为特大桥、大桥、中桥和小桥。3):按主要承重所用的材料结构划分,有圬工桥、刚筋砼桥、预应力砼桥、刚桥和木桥等。4):按跨越障碍的性质,可划分跨河桥、跨线桥(立体交叉)、高架桥和栈桥。5):按上部结构的行车道位置,分为上承式桥、下承式桥、中承式桥。二、桥梁基础施工技术(一)桥梁基础分类桥梁基础分为:刚性基础、桩基础、管柱、沉井、地下连续墙等,其中桩基础又包括沉入桩、灌注桩。下面主要介绍常用的钻孔灌注桩及挖孔桩的施工工工艺。钻孔灌注桩施工1):钻孔灌注桩的特点钻孔灌注桩桩长可以根据持力层的起伏面变化,并按使用期间可能出现的最不利内力组合配置钢筋,钢筋用量较少,便于施工,故应用较为普遍。2):钻孔灌注桩施工的主要程序钻孔灌注桩施工的主要程序有:埋设护筒、制备泥浆、钻孔、清底、钢筋笼制作与吊装以及灌注水下砼等。第3页共17页第2页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共17页①埋设护筒:护筒能稳定孔壁、防止坍孔,还有隔离地表水、保护孔口地面、固定桩孔位置和起到钻头导向作用等。护筒要求坚固耐用,不漏水,其内径应比钻孔直径大(旋挖钻约大20㎝,潜水钻、冲击钻或冲抓锥约大40㎝,每节长度约2~3米。一般常用钢护筒,在陆上或与深水中均能使用,钻孔完成,可取出重复使用。在深水中埋设护筒时,先打入导向架,再用锤击或振动加压沉入护筒。护筒入土深度视土质与流速而定。护筒平面位置的偏差不得大于5㎝,倾斜度不超过1%。②泥浆制备:钻孔泥浆由水,黏土(膨润土)和添加剂组成,具有浮悬钻渣、冷却钻头、润滑钻具,增大静水压力,并在孔壁形成泥皮,隔断孔内外渗流,防止坍孔的作用。通常采用塑性指数大于25,粒径小于0.005㎜的黏土颗粒含量大于50%的黏土,通过泥浆搅拌机或人工调和,贮存在泥浆池内,在用泥浆泵输入钻孔内。③钻孔:一般采用螺旋钻头或冲击锥等成孔,或用旋转机具辅以高压水冲成孔。常用方法是:正循环回转法、反循环回转法、潜水电钻法、冲抓锥法和冲击锥法。④孔径检查与清孔:钻孔的直径、深度和孔形直接关系到成桩质量,是钻孔桩成败的关键。为此,除了钻孔过程中严谨操作、密切观测监督外,在钻孔达到设计要求深度后,应采用适当器具对孔深、孔径、孔形等认真检查,符合设计要求后,填写“终孔检查证”。第4页共17页第3页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共17页清孔的方法有抽浆法、换浆法、掏渣法、喷射清孔法以及用砂浆置换钻渣清孔法等,应根据设计要求、钻孔方法、机具设备和土质条件决定。其中抽浆法清孔较为彻底,适用与各种钻孔方法的灌注桩。清孔的质量要求:对摩擦桩:孔底沉淀土的厚度,中、小桥不得大于(0.4~0.6)d(d为桩的直径),大桥按设计文件规定。清孔后的泥浆性能指标:含砂率4%~8%,相对密度为1.10~1.25,黏度为18~20s。对支承桩(柱桩、嵌岩桩),宜采用抽浆法清孔,并宜清理至吸泥管出清水为止。灌注砼前,孔底沉淀土厚度不得大于50㎜。若孔壁宜坍塌,必须在泥浆中灌注砼时,建议采用砂浆置换钻渣清孔法,清孔后的泥浆含砂率不宜大于4%。其他泥浆性能指标同摩擦桩要求。⑤灌注砼:在土中形成一定直径的井孔,达到设计标高后,将钢筋骨...
