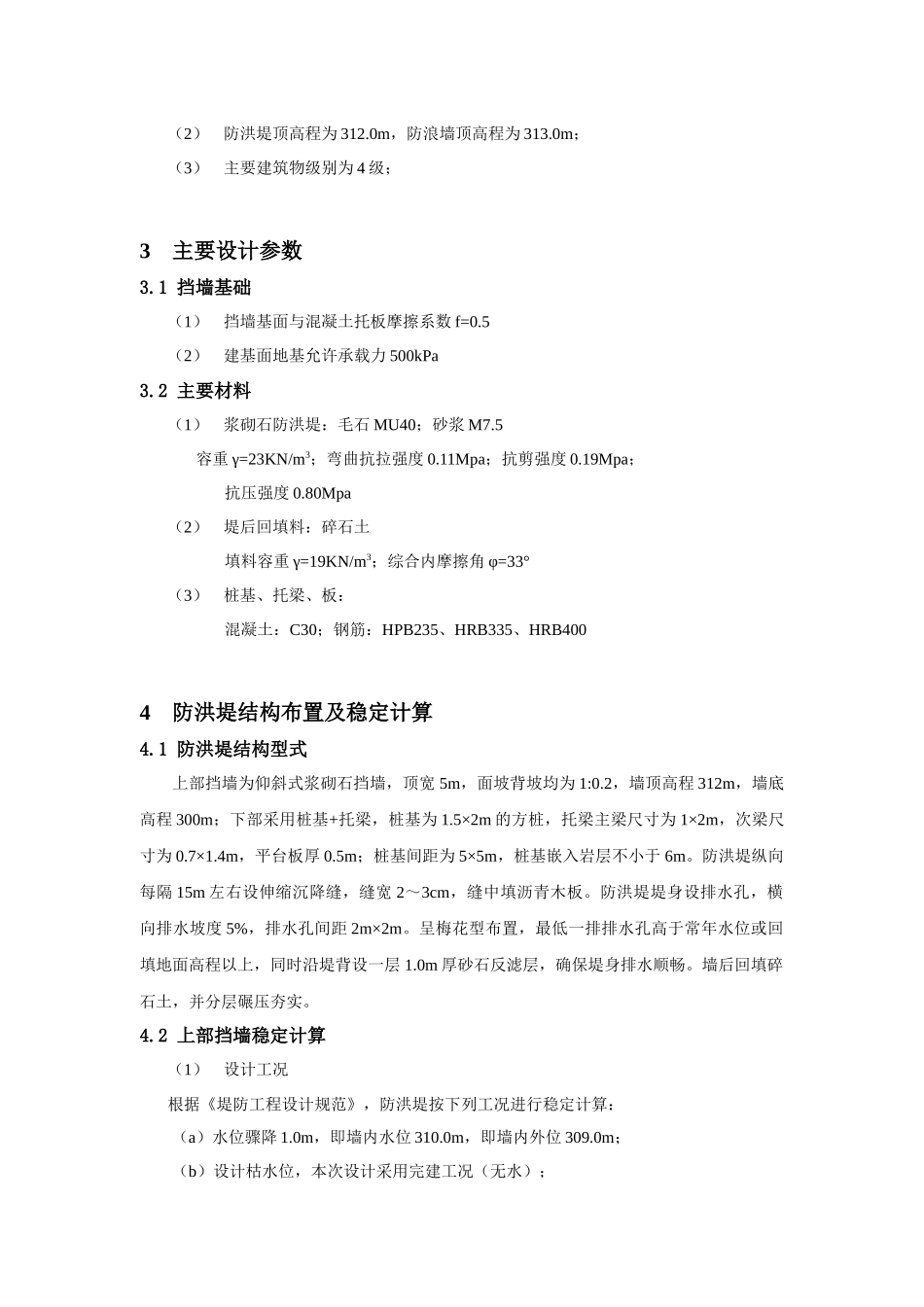

工程设计计算书（桩基托梁挡土墙） 1 工程概况本工程位于 xx，由于上部土质松软，边坡较高，无法进行放坡开挖后砌筑防洪墙，xx，将原重力式防洪墙改为桩基托梁挡土墙方案。上部挡墙为仰斜式浆砌石挡墙，顶宽5m，面坡背坡均为 1:0.2，墙顶高程 312m，墙底高程 300m；下部采用桩基+托梁，桩基为1.5×2m 的方桩，托梁尺寸为 1×2m，平台板厚 0.5m。桩基嵌入岩层不小于 6m。本工程上部挡墙采用北京理正软件设计研究院编制的《理正挡土墙设计软件》v3.6 进行计算；下部桩基采用 SAP84 进行计算。2 设计依据及标准2.1 现行有关规范及规程：（1）《防洪标准》（GB50201-94）（2）《城市防洪工程设计规范》（CJJ50-92）（3）《水利水电工程等级划分及洪水标准》（SL252-2000）（4）《堤防工程设计规范》（GB50286-98）（5）《堤防工程施工规范》（SL260-98）（6）《水工建筑物荷载设计规范》（DL5077-1997）（7）《水工建筑物抗震设计规范》（SL203-97）（8）《水工混凝土结构设计规范》（SL/T191-96）（9）《水工建筑物岩石基础开挖工程施工技术规范》(SL47-94)（10） 《砌体结构设计规范》GB50003-2001（11） 《建筑结构荷载规范》GB50009-2001（12） 《建筑桩基技术规范》JGJ94-94（13） 《浆砌石坝设计规范》SL25-91 （14） 其它有关国家现行规程规范2.2 相关文件：（1）《xx》文2.3 设计标准：（1）防洪标准采用 20 年一遇防洪标准；（2）防洪堤顶高程为 312.0m，防浪墙顶高程为 313.0m；（3）主要建筑物级别为 4 级；3主要设计参数3.1 挡墙基础（1）挡墙基面与混凝土托板摩擦系数 f=0.5（2）建基面地基允许承载力 500kPa3.2 主要材料（1）浆砌石防洪堤：毛石 MU40；砂浆 M7.5 容重 γ=23KN/m3；弯曲抗拉强度 0.11Mpa；抗剪强度 0.19Mpa；抗压强度 0.80Mpa（2）堤后回填料：碎石土填料容重 γ=19KN/m3；综合内摩擦角 φ=33°（3）桩基、托梁、板： 混凝土：C30；钢筋：HPB235、HRB335、HRB4004防洪堤结构布置及稳定计算4.1 防洪堤结构型式上部挡墙为仰斜式浆砌石挡墙，顶宽 5m，面坡背坡均为 1:0.2，墙顶高程 312m，墙底高程 300m；下部采用桩基+托梁，桩基为 1.5×2m 的方桩，托梁主梁尺寸为 1×2m，次梁尺寸为 0.7×1.4m，平台板厚 0.5m；桩基间距为 5×5m，桩基嵌入岩层不小于 6m。防洪堤纵向每隔 15m 左右设伸缩沉降缝，缝宽 2～3cm，缝中填沥青木板。防洪堤堤身设排水孔，横向排水坡...
