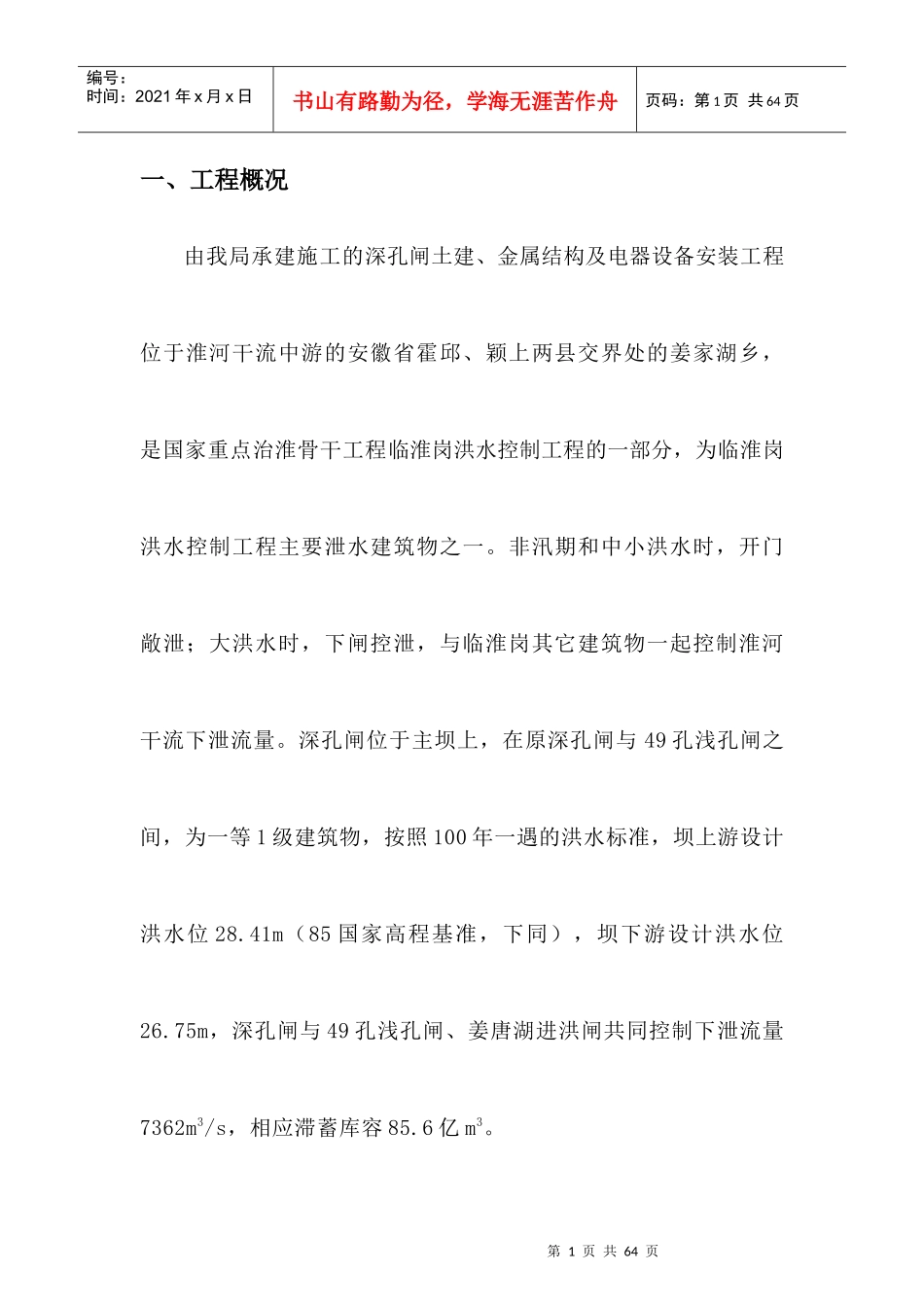

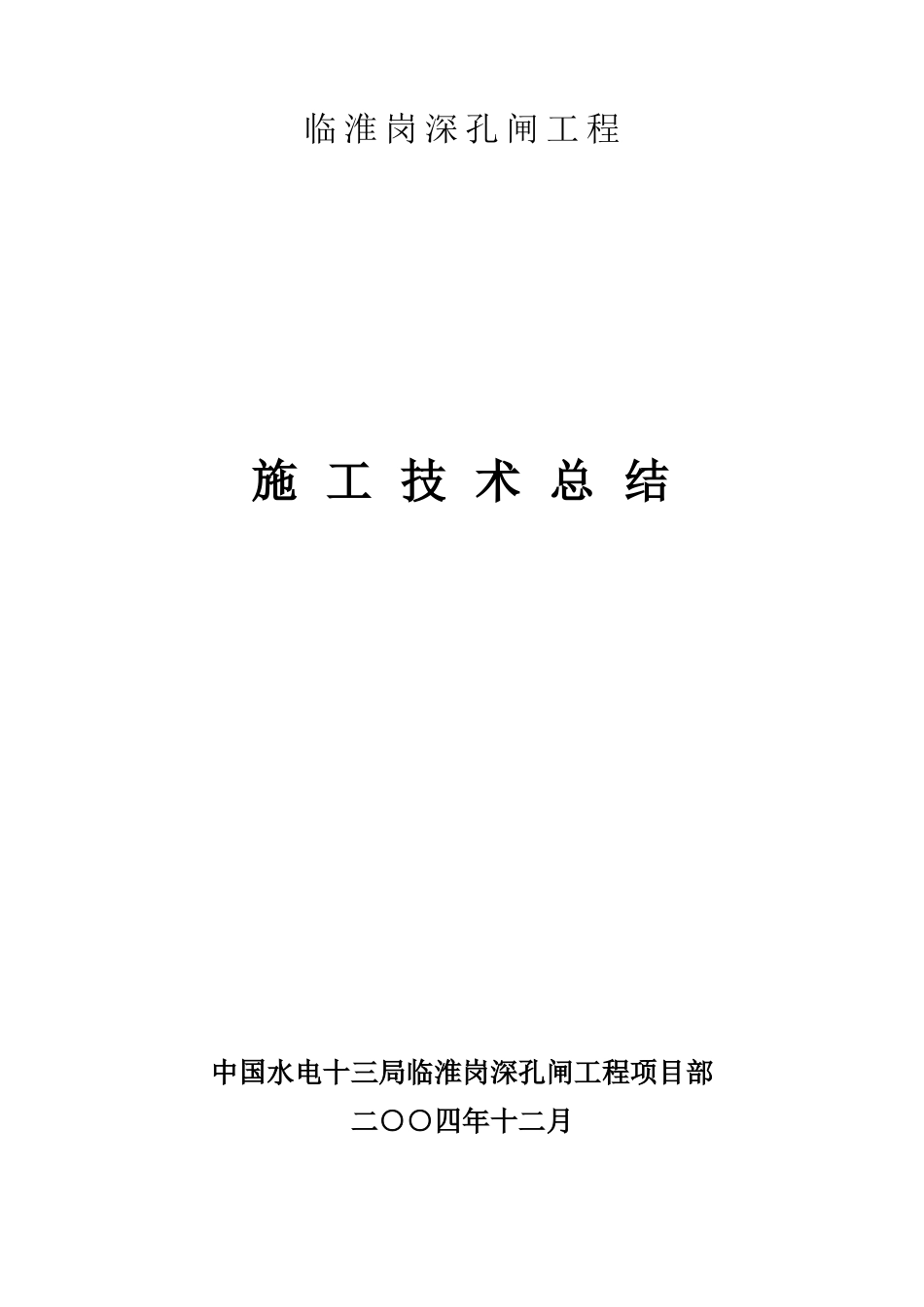

临淮岗深孔闸工程施工技术总结中国水电十三局临淮岗深孔闸工程项目部二○○四年十二月第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共64页一、工程概况由我局承建施工的深孔闸土建、金属结构及电器设备安装工程位于淮河干流中游的安徽省霍邱、颖上两县交界处的姜家湖乡，是国家重点治淮骨干工程临淮岗洪水控制工程的一部分，为临淮岗洪水控制工程主要泄水建筑物之一。非汛期和中小洪水时，开门敞泄；大洪水时，下闸控泄，与临淮岗其它建筑物一起控制淮河干流下泄流量。深孔闸位于主坝上，在原深孔闸与49孔浅孔闸之间，为一等1级建筑物，按照100年一遇的洪水标准，坝上游设计洪水位28.41m（85国家高程基准，下同），坝下游设计洪水位26.75m，深孔闸与49孔浅孔闸、姜唐湖进洪闸共同控制下泄流量7362m3/s，相应滞蓄库容85.6亿m3。第2页共64页第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共64页深孔闸12孔，单孔净宽8m，中墩厚1.2m，缝墩厚1.0m，闸室总宽115.8m。闸底槛高程14.9m，底板厚1.5m。闸室下游设公路桥，桥面高程31.6m，桥宽7+2×1.5（m）。闸室为箱型构造，中部设撑梁。闸室两侧为空箱式岸墙，上部设桥头堡。桥头堡四层，框架结构。深孔闸上游设15m长钢筋砼铺盖，铺盖上游接15米长的浆砌石和30米长的干砌石护底及防冲槽。深孔闸下游设25m长的钢筋砼消力池，池深1.0m；消力池后接15米长的浆砌石和30米长的干砌石海漫护底，海漫后设抛石防冲槽。深孔闸两岸对称布置上下游翼墙，翼墙为钢筋砼空箱结构、格仓扶壁结构及扶壁结构，最大挡土高度13.3m，墙后填土内设钢塑土工格栅，形成加筋土挡墙。两岸为砼块护坡与砼框格草皮护坡两种。闸室四第3页共64页第2页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共64页周做多头小直径深层搅拌桩形成的垂直截渗墙。深孔闸每孔一扇平面钢闸门，门高8.7m。上下游各设一套检修门。电气设计包括闸用主变、一、二次电及集中控制等。工程主要施工项目有土方、砌石、砼及钢筋砼、房屋建筑（启闭机房和桥头堡）、金属结构安装、电气设备安装等。合同主要工程量包括：土方填筑38万M3、土方开挖71万M3、各类混凝土29000M3、砌石10000M3、铝塑板幕墙4000m2等。合同金额3897余万元（合同编号：LHGSKZ-02-037），工期22个月。二、施工技术规范本工程涉及到水利、排水、公路、建筑、电气、金属结构等一系列施工，项目部在开工前就收集相关的施工技术规定、规范和施工操作手册以及最后的各种验收规范，具体列下：序号规范名称编号备注1混凝土质量控制标准GB50164-922电气装置安装工程施工及验收规范GB50254-96~GB50259-963水利水电工程金属结构报废标准SL226-987水工混凝土外加剂技术规程DL/T5100-1999第4页共64页第3页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共64页8水利水电工程启闭机制造、安装及验收规范DL/T5019-949水工金属结构防腐蚀规范SL105-9510水利水电建设工程验收规程SL223-199911水利水电工程土工合成材料应用技术规范SL/T225-9812电气装置安装工程接地装置施工及验收规范GB50169-9213电气装置安装工程母线装置施工及验收规范GBJ149-9014电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-9215建筑工程施工及验收规范汇编SL40-9216水工建筑物抗冰冻设计规范SL211-9817水利水电基本建设工程单元工程质量等级评定标准（七）SL38-9218水利水电工程施工质量评定规程（试行）SL176-199620水电水利工程工程量计量规定DL/T5088-199921水利水电工程施工组织设计规范SDJ338-8922土工合成材料应用技术规范GB50290-9823聚乙烯（PE）土工膜防渗工程技术规范SL/T231-9824土工试验方法标准GB/T50123-199925建筑基坑支护技术规程JGJ120-9926建筑施工扣件式钢管脚手架安全技术规程JGJ130-2001-200127外墙饰面砖工程施工及验收规程JGJ126-2000J23-200029建筑施工手册（缩印本第二版）32建筑地基基础设计规范GB50007-200234混凝土结构工程施工质量验收规范GB50204-200235建设工程项目管理规范GB50326-200136电气...
