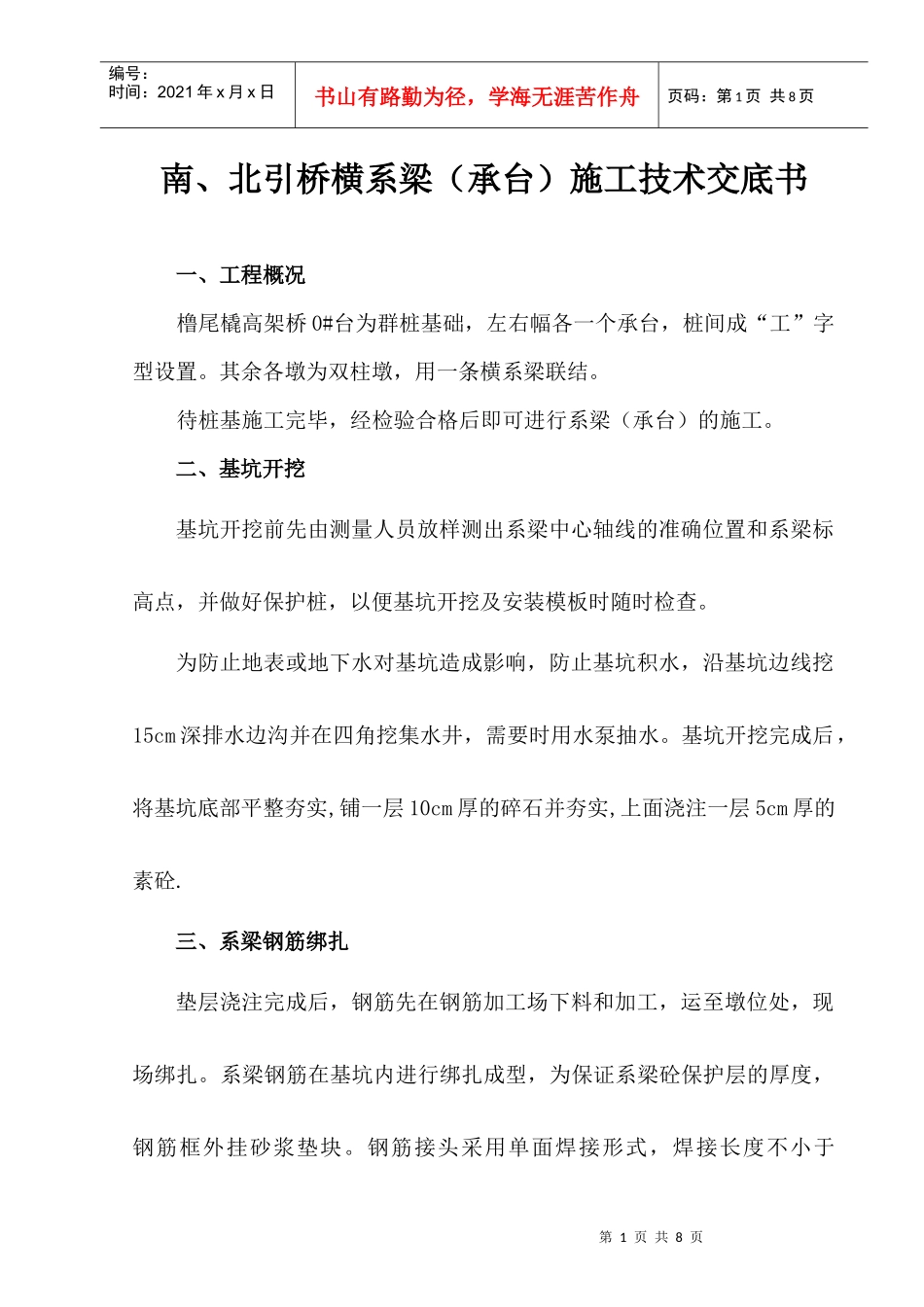

引桥横系梁施工技术交底书_第1页
1/8

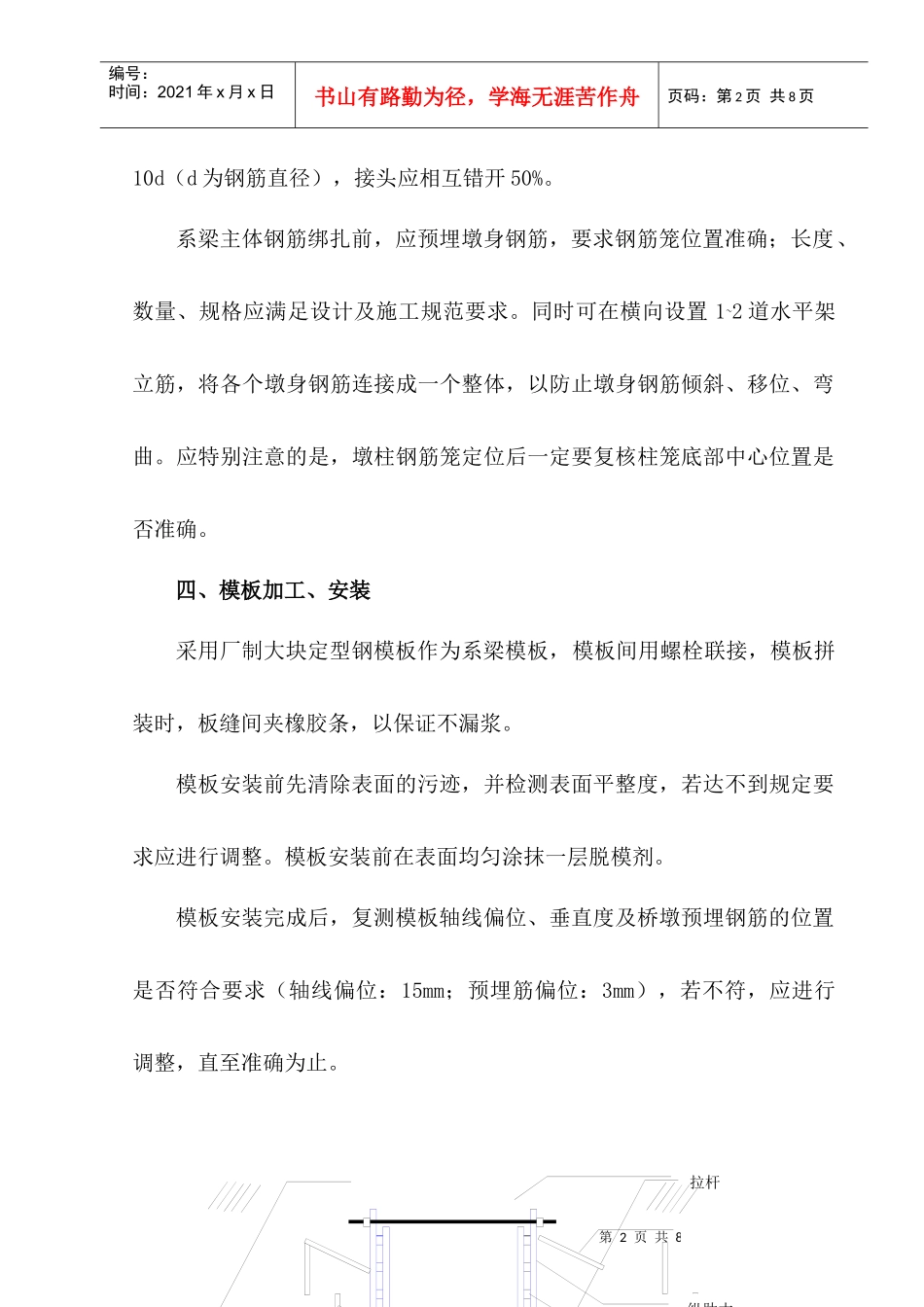

引桥横系梁施工技术交底书_第2页
2/8

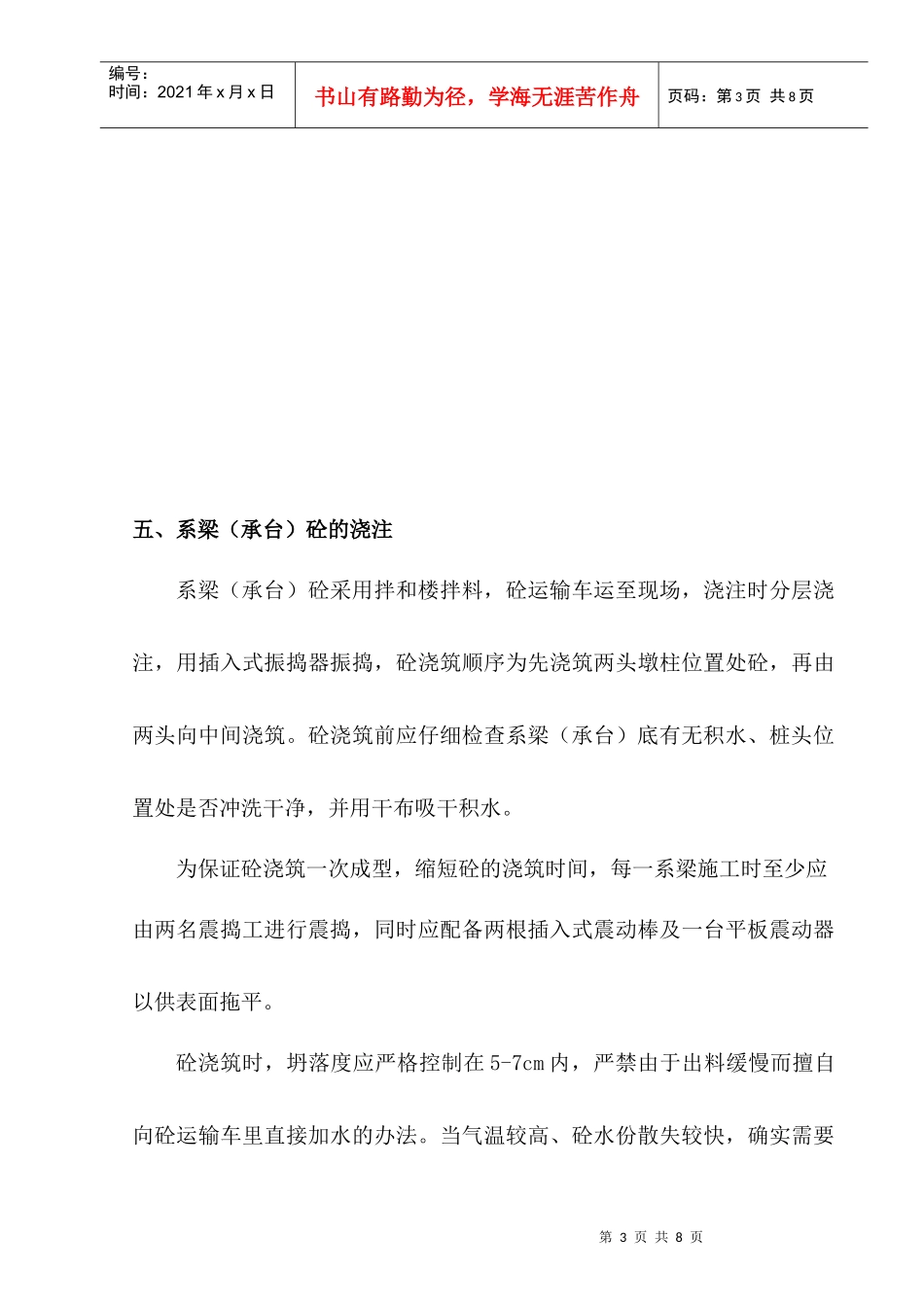

引桥横系梁施工技术交底书_第3页
3/8
第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共8页南、北引桥横系梁(承台)施工技术交底书一、工程概况橹尾橇高架桥0#台为群桩基础,左右幅各一个承台,桩间成“工”字型设置。其余各墩为双柱墩,用一条横系梁联结。待桩基施工完毕,经检验合格后即可进行系梁(承台)的施工。二、基坑开挖基坑开挖前先由测量人员放样测出系梁中心轴线的准确位置和系梁标高点,并做好保护桩,以便基坑开挖及安装模板时随时检查。为防止地表或地下水对基坑造成影响,防止基坑积水,沿基坑边线挖15cm深排水边沟并在四角挖集水井,需要时用水泵抽水。基坑开挖完成后,将基坑底部平整夯实,铺一层10cm厚的碎石并夯实,上面浇注一层5cm厚的素砼.三、系梁钢筋绑扎垫层浇注完成后,钢筋先在钢筋加工场下料和加工,运至墩位处,现场绑扎。系梁钢筋在基坑内进行绑扎成型,为保证系梁砼保护层的厚度,钢筋框外挂砂浆垫块。钢筋接头采用单面焊接形式,焊接长度不小于第2页共8页第1页共8页纵肋木横肋木拉杆编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共8页10d(d为钢筋直径),接头应相互错开50%。系梁主体钢筋绑扎前,应预埋墩身钢筋,要求钢筋笼位置准确;长度、数量、规格应满足设计及施工规范要求。同时可在横向设置1~2道水平架立筋,将各个墩身钢筋连接成一个整体,以防止墩身钢筋倾斜、移位、弯曲。应特别注意的是,墩柱钢筋笼定位后一定要复核柱笼底部中心位置是否准确。四、模板加工、安装采用厂制大块定型钢模板作为系梁模板,模板间用螺栓联接,模板拼装时,板缝间夹橡胶条,以保证不漏浆。模板安装前先清除表面的污迹,并检测表面平整度,若达不到规定要求应进行调整。模板安装前在表面均匀涂抹一层脱模剂。模板安装完成后,复测模板轴线偏位、垂直度及桥墩预埋钢筋的位置是否符合要求(轴线偏位:15mm;预埋筋偏位:3mm),若不符,应进行调整,直至准确为止。第3页共8页第2页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共8页五、系梁(承台)砼的浇注系梁(承台)砼采用拌和楼拌料,砼运输车运至现场,浇注时分层浇注,用插入式振捣器振捣,砼浇筑顺序为先浇筑两头墩柱位置处砼,再由两头向中间浇筑。砼浇筑前应仔细检查系梁(承台)底有无积水、桩头位置处是否冲洗干净,并用干布吸干积水。为保证砼浇筑一次成型,缩短砼的浇筑时间,每一系梁施工时至少应由两名震捣工进行震捣,同时应配备两根插入式震动棒及一台平板震动器以供表面拖平。砼浇筑时,坍落度应严格控制在5-7cm内,严禁由于出料缓慢而擅自向砼运输车里直接加水的办法。当气温较高、砼水份散失较快,确实需要第4页共8页第3页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共8页适当加大砼坍落度时,应由现场值班的试验员进行用水量的调整,其他人员一概不得干预。砼浇注完成后,在初凝前墩柱位置外的系梁顶面人工抹面,在墩柱位置待砼初凝后进行拉毛处理。砼初凝后在其表面覆盖麻袋洒水养生。砼浇注完成并待砼达到一定的强度后拆模,并盖草袋洒水养护7天.六、技术保证措施1、砼工程①每一砼拌合点配备拌制设备和计量装置,经常保持良好状态,并严格按配合比配料。砼应搅拌均匀,颜色一致。严格执行实验室确定的搅拌时间。②在运输过程中砼不发生离析、漏浆、严重泌水及坍落度损失过多等现象。如运至灌注地点的砼有离析现象,灌筑前进行二次搅拌,并不再加水。二次搅拌后性能指标仍不能满足要求的砼不得使用。③系梁(承台)砼采用滑槽施工时,砼的自由倾落度不得超过2m。④使用插入式震动器时,砼灌筑分层厚度不大于30cm,振动时间20~30秒,操作时依次垂直插入砼内,拨出时速度要缓慢,相邻两个插入位置的距离不大于50cm,插入下层砼的深度为5~10cm。表面振动器的移动距离,以使振动器平板能覆盖已振实部分10cm左右。⑤砼灌注连续进行。如需间断,其允许间断时间由试验确定,间断第5页共8页第4页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共8页超过砼的初凝时间,则按照施工接缝处...
