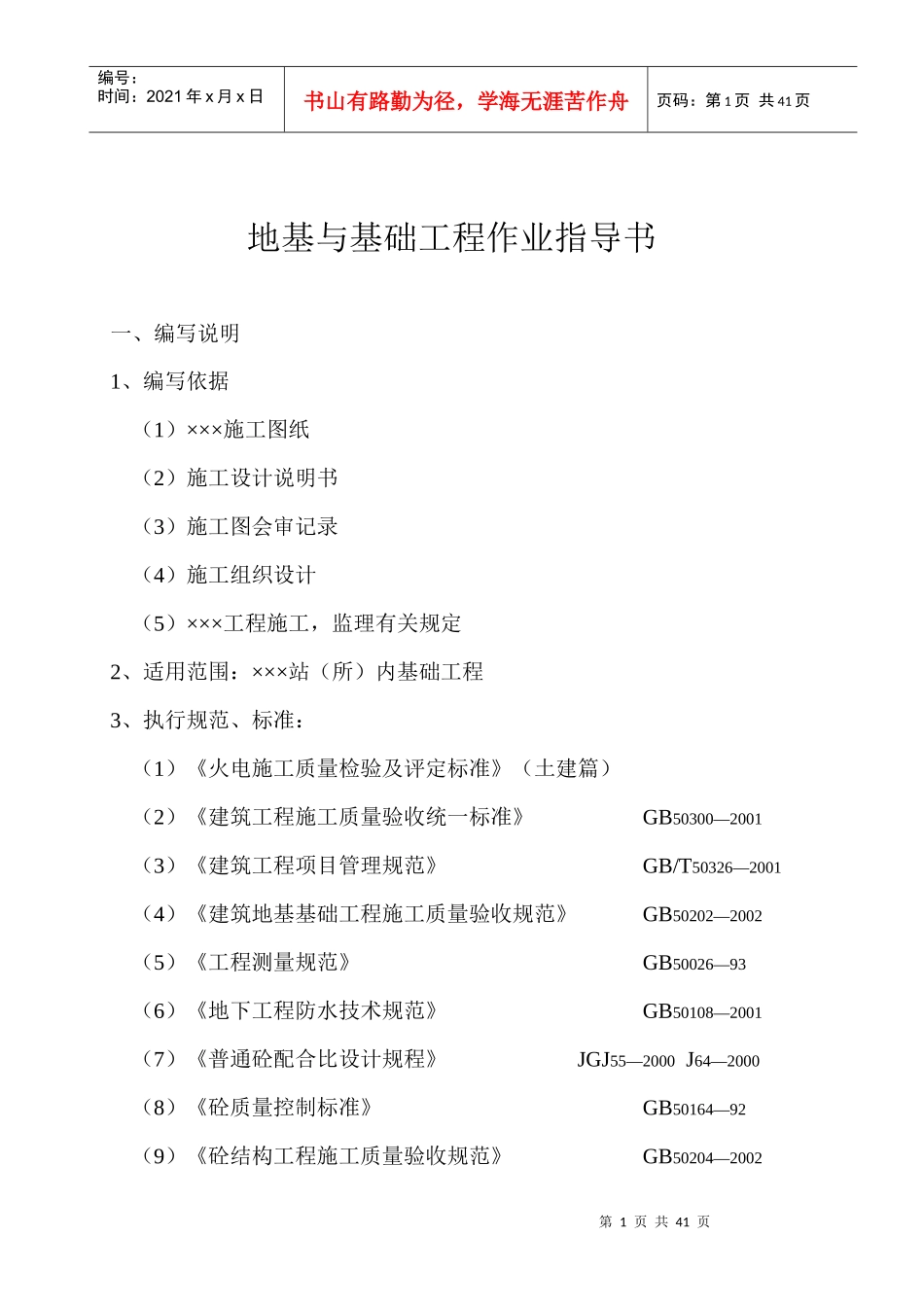

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页地基与基础工程作业指导书一、编写说明1、编写依据（1）×××施工图纸（2）施工设计说明书（3）施工图会审记录（4）施工组织设计（5）×××工程施工，监理有关规定2、适用范围：×××站（所）内基础工程3、执行规范、标准：（1）《火电施工质量检验及评定标准》（土建篇）（2）《建筑工程施工质量验收统一标准》GB50300—2001（3）《建筑工程项目管理规范》GB/T50326—2001（4）《建筑地基基础工程施工质量验收规范》GB50202—2002（5）《工程测量规范》GB50026—93（6）《地下工程防水技术规范》GB50108—2001（7）《普通砼配合比设计规程》JGJ55—2000J64—2000（8）《砼质量控制标准》GB50164—92（9）《砼结构工程施工质量验收规范》GB50204—2002第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页（10）《钢筋焊接接头试验方法标准》JGJ/T27—2001J140-2001（11）《建筑工程冬期施工规程》JGJ104—97（12）《普通砼用碎石或卵石质量标准及检验方法》JGJ53—92（13）《普通砼用砂质量标准及检验方法》JGJ52—92（14）《建筑施工手册》（15）《电力建设安全健康与环境管理工作规程》国家电力公司（2002）二、工程概况。1、工作范围及工作量××500kV变电所是“西部大开发”和“西电东送”工程的主要工程，我公司承担该工程所内的全部施工任务。所内主控楼一座基础采用钢筋砼独立基础。保护小室×座，基础采用毛石条形基础。土方：毛石：钢材：砼：2、工程地质及水文气象。本变电所场地为中温半干旱大陆性季风气候。主要气候特征，日照时间长，气候变化大，大风天数多，多发生沙暴天气，霜冻时间长，降水时间不均匀，主要分布在夏季。三、工程施工及资源组织1、施工范围主控楼基础施工负责人：王玉柱保护小室基础施工负责人：王玉柱第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页2、工期目标：主控楼基础：2004年×月×日—2004年×月×日保护小室基础：2004年×月×日—2004年×月×日3、劳动力组织（1）所内设项目经理1人，项目总工1人，工长（或队长）1人专职安全员1人，专职质检员1人，各工种均设1人，兼职安全员和兼职质检员各1人（2）劳动力分配工作内容：开挖基础及清理土方10人模板支设8人钢筋绑扎8人砼浇制10人砼养护1人回填土4人毛石砌筑16人（3）主要工器具配置序号机具名称规格单位数量进场时间退场时间备注第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页四、施工工序流程图1、钢筋砼独立基础2、条形毛石基础定位放线定位放线土方开挖（清槽）土方开挖（验槽）验槽（地基处理）验槽（地基处理）砼垫层（弹轴线）钢筋绑扎（验筋）支模板（操平）砼浇注（养护）第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页基础梁砼浇注（养护）五、基础施工技术及工艺要求基础梁钢筋帮扎（验筋）基础梁支模板（操平）砌筑毛石回填土（夯实）地梁钢筋绑扎（验筋）地梁支模板（操平）地梁砼浇注（养护）回填土（夯实）第6页共41页第5页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共41页1、平面控制桩复测（1）检查所用仪器，必须有仪器检定证书。（2）平面控制桩精度，二级导线精度方位角闭合差为16√n。（n为测站数）；高程控制桩精度，三等水准精度往返较差。附合或环线闭合差为12√L。（L为往返测段附合或环线的水准路线长度，单位：km）(3)复测完成后，做好记录，及时请甲方、监理进行验线，合格后，方可进行下道工序的施工。2、材料进货及检验（1）基础用水泥、砂、石、水、毛石、钢材等材料，要经监理审查通过方可使用，必要时要请监理到生产厂家或产地调查取样。材料进入施工现场后应由质检员检验是否与取样材料质量一致，确保原材料符合规定的要求。所用的材料进场后及时取样，合格后方准使用。（2）水泥：使用国家许可的水泥厂生产的P.032.5及P...
