脚手架安全技术要求和验收(DOC6页)VIP免费

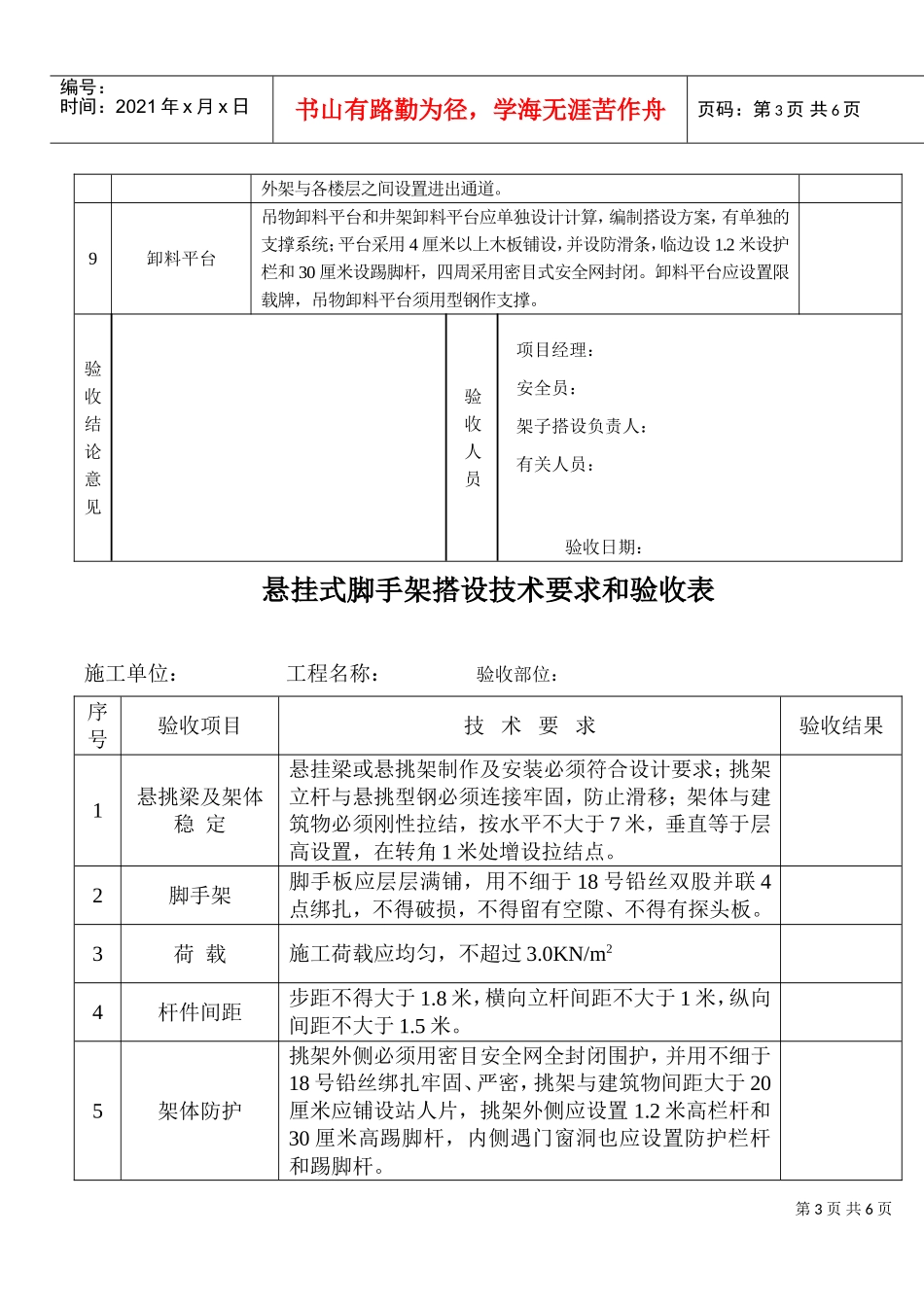

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页编号：WZCXJZ/QR06-23-01脚手架安全技术要求和验收工程名称_______________________施工单位_______________________第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页落地式外脚手架搭设技术要求验收表施工单位：工程名称：验收部位：序号验收项目技术要求验收结果1立杆基础基础平整夯实、硬化、落地立杆垂直稳放在砼地坪、砼预制块、金属底座上，并设纵横向扫地坪。外侧设置20×20厘米的排水沟，并在外侧设80厘米宽以上的砼路面。2架体与建筑物拉结脚手架与建筑物采用刚性拉结，按水平方向不大于7米，垂直方向不大于4米设一拉结点，转角1米内和顶部80厘米内加密。3立杆间距与剪刀撑脚手架底部（排）高度不大于2米，其余不大于1.8米，立杆纵距不大于1.8米，横距不大于1.5米。如搭设高度超过25米须采用双立杆或缩小间距；如超过50米应进行专门设计计算。脚手架外侧从端头开始，按水平距离不大于9米、角度在45-60上下左右连续设置剪刀撑，并延伸到顶部大横杆以上。4脚手架与防护栏杆25米以下脚手架：顶层、底层、操作层及操作层上下层必须满铺，中间至少满铺一层；25米上架子应层层满铺；脚手架应横向铺设，用不细于18号铅丝比股并联4点绑扎；脚手架外侧应用标准密目网全封闭，用不细于18号铅丝双股并联绑扎在外立杆内侧；脚手架从第二步起须在1.2米和30厘米高设同质材料的防护栏杆和踢脚杆，脚手架内侧如遇门窗洞也应设防护栏杆和踢脚杆。脚手杆外立杆高于檐口1米-1.5米。5杆件搭设立杆必须采用对接（顶排立杆可以搭接），大横杆可以对接或搭接，剪刀撑和其它杆件采用搭接，搭接长度不小于40厘米，并不少于2只扣件紧固；相邻杆件的接头必须错开一个档距，同一平面的接头不得超过总数的50%，不横杆两端伸出立杆净长度不小于10厘米。6架体内封闭当内立杆距墙大于20厘米时应铺设站人片，施工层及以下每隔3步和底排内立杆与建筑物之间应用密目网或其它措施进行封闭。7脚手架材质钢管应选取用外径48毫米，壁厚3.5毫米的的A3钢管，无锈蚀、裂纹、弯曲变形，扣件应符合标准要求。8通道脚手架外侧应设来回之字形斜道，坡道不大于1:3，宽度不小于1米，转角处平台面积不小于3平方米，立杆应单独设置，不能借用脚手架外立杆，并在1.3米和30厘米高分别设防护栏和踢脚杆，外侧应设剪刀撑，并用合格的密目式安全网封闭，脚手架横向铺设，并每隔30厘米左右设防滑条。第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页外架与各楼层之间设置进出通道。9卸料平台吊物卸料平台和井架卸料平台应单独设计计算，编制搭设方案，有单独的支撑系统；平台采用4厘米以上木板铺设，并设防滑条，临边设1.2米设护栏和30厘米设踢脚杆，四周采用密目式安全网封闭。卸料平台应设置限载牌，吊物卸料平台须用型钢作支撑。验收结论意见验收人员项目经理：安全员：架子搭设负责人：有关人员：验收日期：悬挂式脚手架搭设技术要求和验收表施工单位：工程名称：验收部位：序号验收项目技术要求验收结果1悬挑梁及架体稳定悬挂梁或悬挑架制作及安装必须符合设计要求；挑架立杆与悬挑型钢必须连接牢固，防止滑移；架体与建筑物必须刚性拉结，按水平不大于7米，垂直等于层高设置，在转角1米处增设拉结点。2脚手架脚手板应层层满铺，用不细于18号铅丝双股并联4点绑扎，不得破损，不得留有空隙、不得有探头板。3荷载施工荷载应均匀，不超过3.0KN/m24杆件间距步距不得大于1.8米，横向立杆间距不大于1米，纵向间距不大于1.5米。5架体防护挑架外侧必须用密目安全网全封闭围护，并用不细于18号铅丝绑扎牢固、严密，挑架与建筑物间距大于20厘米应铺设站人片，挑架外侧应设置1.2米高栏杆和30厘米高踢脚杆，内侧遇门窗洞也应设置防护栏杆和踢脚杆。第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页6层间防护挑架作业层与底层应用密目网或其它措施进行分段封闭式防护。7脚手架材质钢管、扣件、型钢、脚手架应符合要求。验收结论意见验收人员项目...
