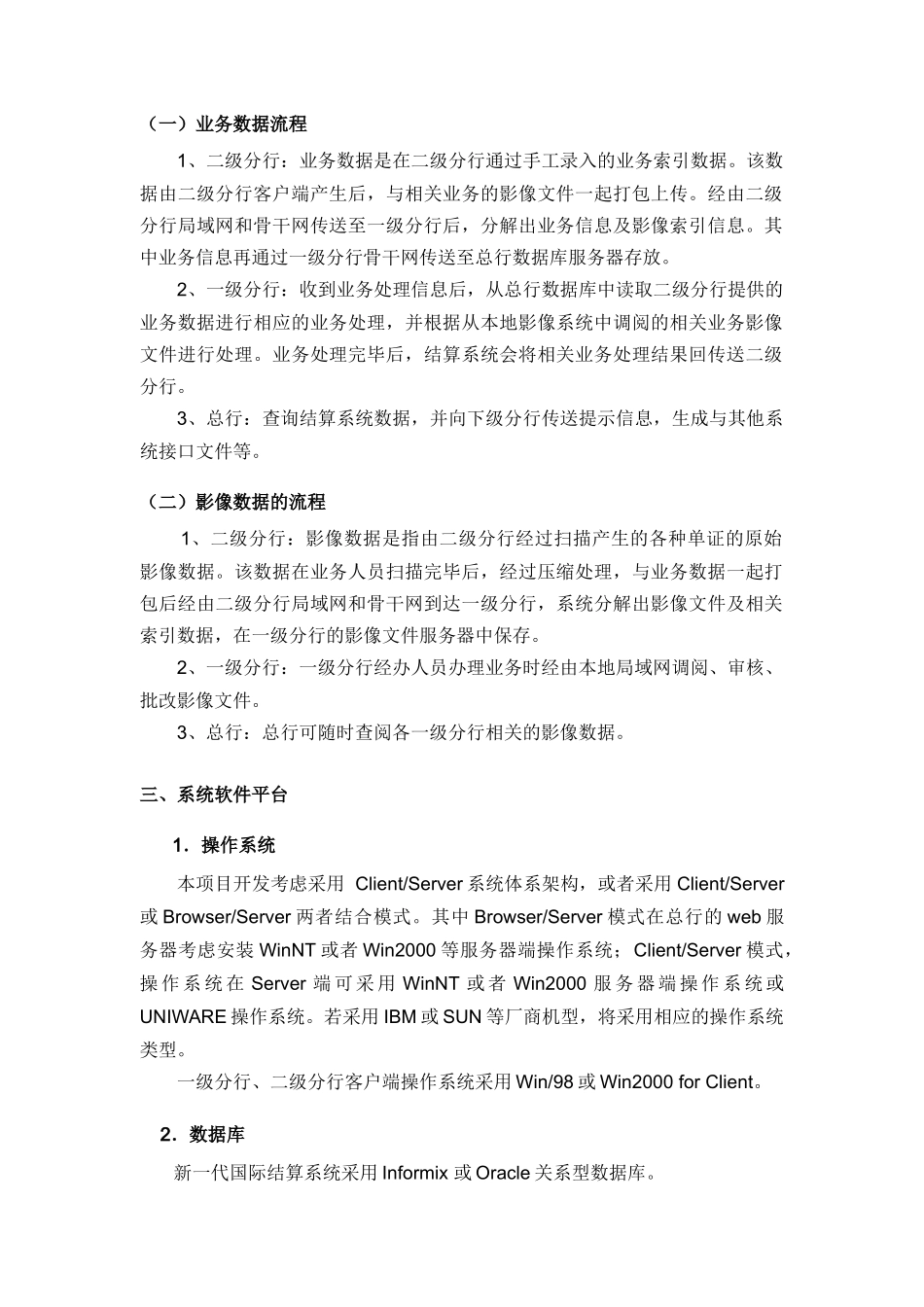

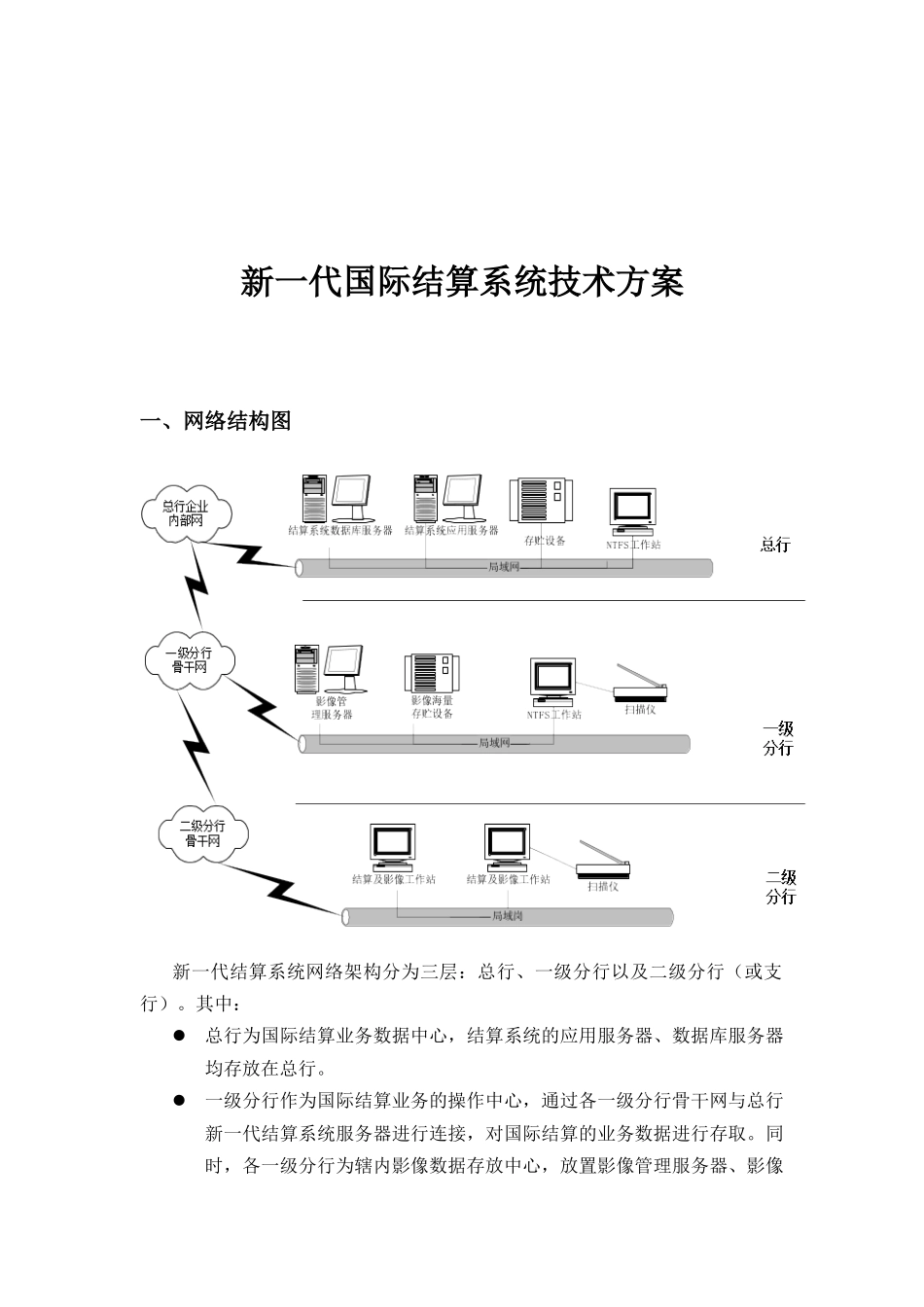

新一代国际结算系统技术方案一、网络结构图新一代结算系统网络架构分为三层：总行、一级分行以及二级分行（或支行）。其中：总行为国际结算业务数据中心，结算系统的应用服务器、数据库服务器均存放在总行。一级分行作为国际结算业务的操作中心，通过各一级分行骨干网与总行新一代结算系统服务器进行连接，对国际结算的业务数据进行存取。同时，各一级分行为辖内影像数据存放中心，放置影像管理服务器、影像数据库服务器。二级行（或支行）通过二级骨干网与一级分行进行网络连接。由于二级分行处理数据包括业务数据及影像文件，数据传输（数据上传）有两种情况：一是影像数据及影像索引数据，通过二级骨干网传输至一级分行的影像管理系统中；二是影像索引数据及相关业务数据通过二级行骨干网传输至一级分行，再通过一级骨干网传输至总行结算系统数据库中。对于一级分行业务处理结果需反馈给二级分行时（数据下传），须通过一级及二级骨干网传送至二级分行（或支行）。二、系统数据流程新一代国际结算系统的数据流由二级分行开始发起，包含国际结算的业务数据和影像数据。由于结算数据全部集中在总行，而影像系统分散于各一级分行，因此在系统处理过程中需对二级分行上传的数据包在一级分行做拆包处理分解为业务索引数据和影像数据，业务索引数据和影像数据存入一级分行影像系统；业务索引数据存入总行新一代结算系统业务数据库。具体的数据流程如下图所示：图2系统数据流程图（一）业务数据流程1、二级分行：业务数据是在二级分行通过手工录入的业务索引数据。该数据由二级分行客户端产生后，与相关业务的影像文件一起打包上传。经由二级分行局域网和骨干网传送至一级分行后，分解出业务信息及影像索引信息。其中业务信息再通过一级分行骨干网传送至总行数据库服务器存放。2、一级分行：收到业务处理信息后，从总行数据库中读取二级分行提供的业务数据进行相应的业务处理，并根据从本地影像系统中调阅的相关业务影像文件进行处理。业务处理完毕后，结算系统会将相关业务处理结果回传送二级分行。3、总行：查询结算系统数据，并向下级分行传送提示信息，生成与其他系统接口文件等。（二）影像数据的流程1、二级分行：影像数据是指由二级分行经过扫描产生的各种单证的原始影像数据。该数据在业务人员扫描完毕后，经过压缩处理，与业务数据一起打包后经由二级分行局域网和骨干网到达一级分行，系统分解出影像文件及相关索引数据，在一级分行的影像文件服务器中保存。2、一级分行：一级分行经办人员办理业务时经由本地局域网调阅、审核、批改影像文件。3、总行：总行可随时查阅各一级分行相关的影像数据。三、系统软件平台1．操作系统本项目开发考虑采用Client/Server系统体系架构，或者采用Client/Server或Browser/Server两者结合模式。其中Browser/Server模式在总行的web服务器考虑安装WinNT或者Win2000等服务器端操作系统；Client/Server模式，操作系统在Server端可采用WinNT或者Win2000服务器端操作系统或UNIWARE操作系统。若采用IBM或SUN等厂商机型，将采用相应的操作系统类型。一级分行、二级分行客户端操作系统采用Win/98或Win2000forClient。2．数据库新一代国际结算系统采用Informix或Oracle关系型数据库。3．中间件系统采用BEATuxedo中间件来保证网络传输安全性以及传输数据的一致性和完整性。四、接口设计（一）与会计系统接口依照我行有关会计制度的要求，国际结算系统处理业务所形成的所有业务数据均须及时地纳入外汇会计系统的核算管理当中，即实现会计帐务的实时处理。鉴于目前一级分行会计系统集中步伐不一致，新一代国际结算系统将先考虑与外汇会计集中的一级分行建立接口。待实现会计系统的区域（全行）集中后，再与其建立接口。下面针对第一步骤的技术实现进行详细说明：1．会计接口的整体思路鉴于我行已实现会计数据集中的一级分行使用会计系统版本各不相同，据统计目前约有七个版本，其中有本外币合一的，有本币、外币两套系统分别集中的。并且各行会计系统所要求接口数据也不尽相同，因而与会计系统接口无法统一，开发工作量较大将无法避免。2．会计接口的...
