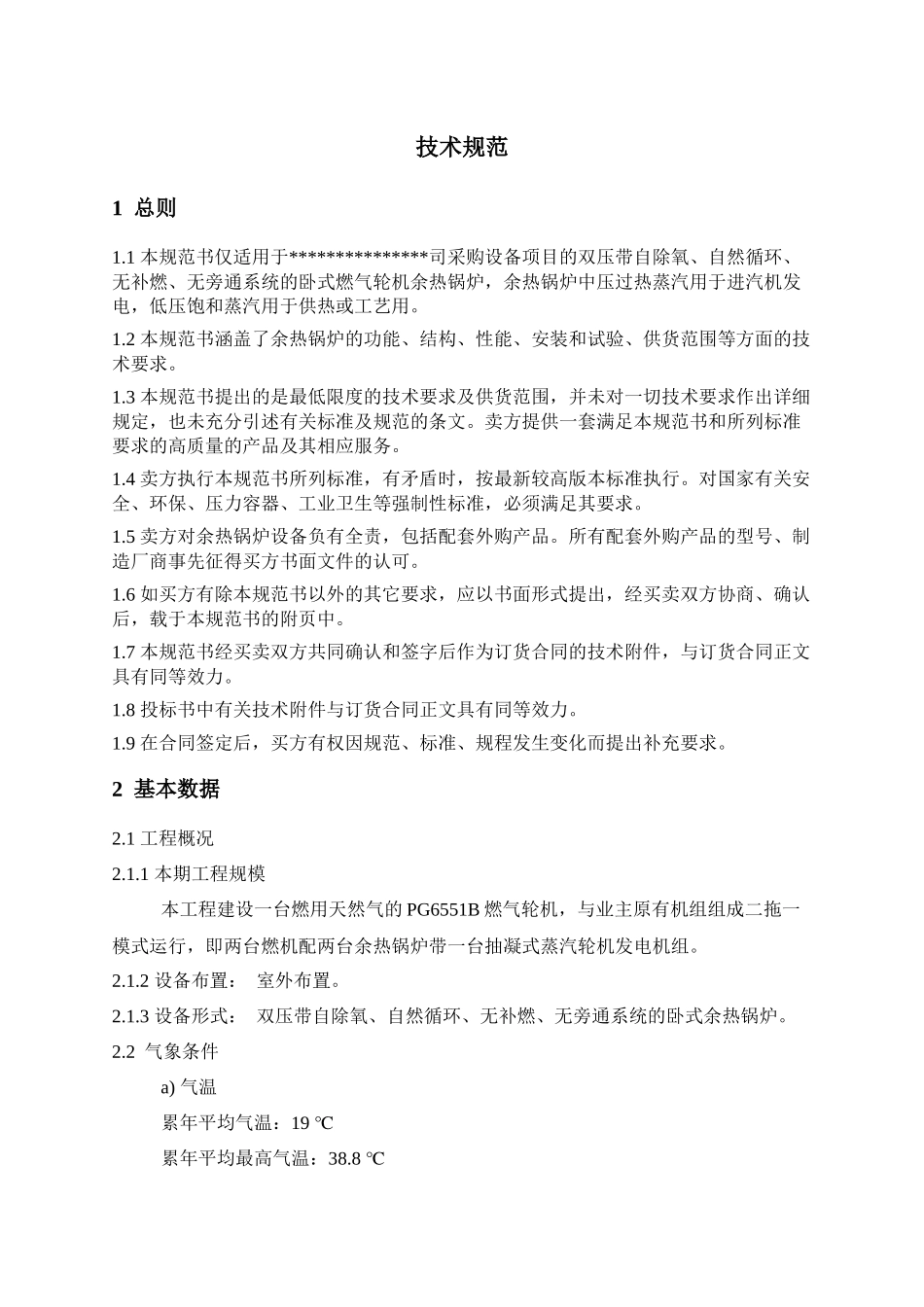

技术规范1总则1.1本规范书仅适用于***************司采购设备项目的双压带自除氧、自然循环、无补燃、无旁通系统的卧式燃气轮机余热锅炉，余热锅炉中压过热蒸汽用于进汽机发电，低压饱和蒸汽用于供热或工艺用。1.2本规范书涵盖了余热锅炉的功能、结构、性能、安装和试验、供货范围等方面的技术要求。1.3本规范书提出的是最低限度的技术要求及供货范围，并未对一切技术要求作出详细规定，也未充分引述有关标准及规范的条文。卖方提供一套满足本规范书和所列标准要求的高质量的产品及其相应服务。1.4卖方执行本规范书所列标准，有矛盾时，按最新较高版本标准执行。对国家有关安全、环保、压力容器、工业卫生等强制性标准，必须满足其要求。1.5卖方对余热锅炉设备负有全责，包括配套外购产品。所有配套外购产品的型号、制造厂商事先征得买方书面文件的认可。1.6如买方有除本规范书以外的其它要求，应以书面形式提出，经买卖双方协商、确认后，载于本规范书的附页中。1.7本规范书经买卖双方共同确认和签字后作为订货合同的技术附件，与订货合同正文具有同等效力。1.8投标书中有关技术附件与订货合同正文具有同等效力。1.9在合同签定后，买方有权因规范、标准、规程发生变化而提出补充要求。2基本数据2.1工程概况2.1.1本期工程规模本工程建设一台燃用天然气的PG6551B燃气轮机，与业主原有机组组成二拖一模式运行，即两台燃机配两台余热锅炉带一台抽凝式蒸汽轮机发电机组。2.1.2设备布置：室外布置。2.1.3设备形式：双压带自除氧、自然循环、无补燃、无旁通系统的卧式余热锅炉。2.2气象条件a)气温累年平均气温：19℃累年平均最高气温：38.8℃累年平均最低气温：4.2℃极端最高气温及出现时间：41.1℃极端最低气温及出现时间：-9℃b)降雨量累年平均降雨量：1444.3mmc)气压、湿度累年平均气压：100.5KPa累年平均相对湿度：79%d)风累年平均风速：6.0m/s最大十分钟平均风速：28.3m/s全年主导风向：NW夏季主导风向：S冬季主导风向：NWe）其他气象要素累年平均雷暴日数：15d累年平均雾日数：25df）地震地震烈度Ⅶ度设计基本地震加速度0.15g第一组g）各计算工况点的气象条件年平均夏季平均冬季平均极端高温极端低温气温（℃）19.041.1-9气压（KPa）100.5相对湿度79%2.3燃机燃料品质及特性2.3.1燃料名称：燃机正常运行时燃用天然气、启动及备用燃料为国标#0柴油。2.3.2天然气组分东海天然气气体组成（%）成份O2COCH4H2CO2N2H2OCmHm合计含量mol%0.000.0088.480.003.520.970.007.03100.0低热值：36.398MJ/m3、密度0.819Kg/m3、相对密度0.6344Kg/m32.3.3燃机排气参数及烟气成分大气温度（℃）15-7大气压力（kPa）101.325101.325大气相对湿度（%）6060燃机进气压损（mmH2O）101.6101.6燃机排气压损（mmH2O）350350燃机排气温度（℃）535509.2燃机排气流量（t/h）510.6557.3燃机排气成分（V%）Ar0.90.9N274.9675.53O214.0314.08CO23.273.32H2O6.856.172.4电气系统低压380V/220V/50HZ/3PH交流电源。2.5仪表与阀门余热锅炉配置先进、完整、可靠的测量一次仪表及阀门。2.6冷却水系统买方所供冷却水压力为0.2~0.4MPa，设计压力1.0MPa，温度10~35℃，设计温度35℃，卖方提供接口位置。3基本要求3.1本规范书要求提供一套双压带自除氧、无补燃、卧式自然循环余热锅炉。所有设备是全新的，保证质量可靠、技术先进、热效率高；且是定型的、成熟的，具有在类似机组上的成功运行经验。3.2余热锅炉和附属设备设计寿命为200，000小时（30年的寿命期），除特别说明外，余热锅炉和附属设备在整个寿命期内能安全、连续和有效运行，不致在有些运行条件下产生不应有的变形、振动、腐蚀或其他任何问题，大修周期不低于4年。3.3锅炉承压部件的设计和制造符合现行国家标准；钢结构设计按AISC规范及钢结构设计规范GBJ17-88。零部件按标准规格制造以便互换。设备部件的制造加工精确，有良好工艺和光洁度，合适的公差配合。对于易磨损、腐蚀或老化，或需要调整、检查、更换的部件提供备品，并能较方便地拆卸、更换和修理；所有重要部件有安装或维修时用于起吊或搬运的措施，如吊耳、环形螺栓等。3.4制造过程中有严格的质量保证、...
