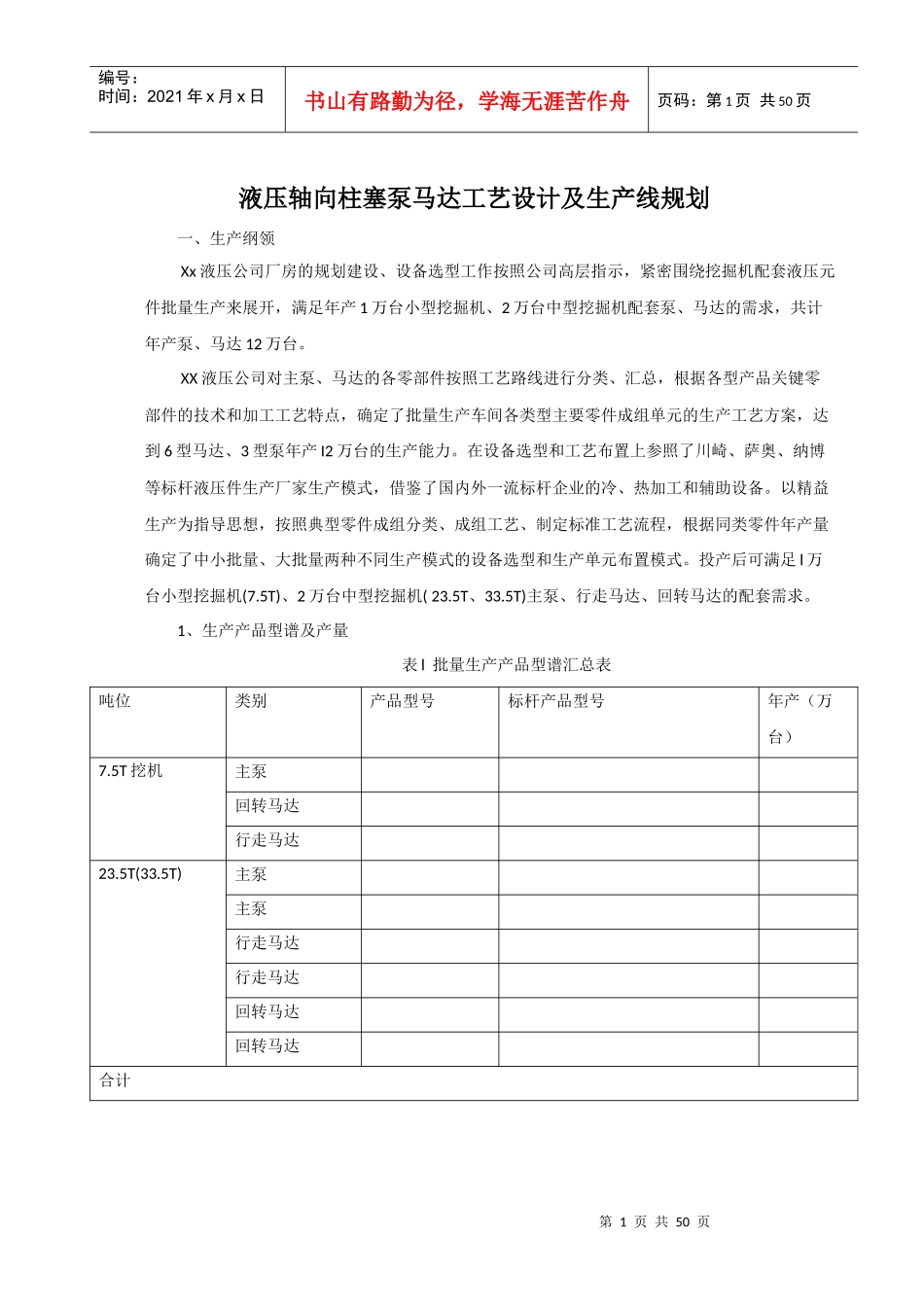

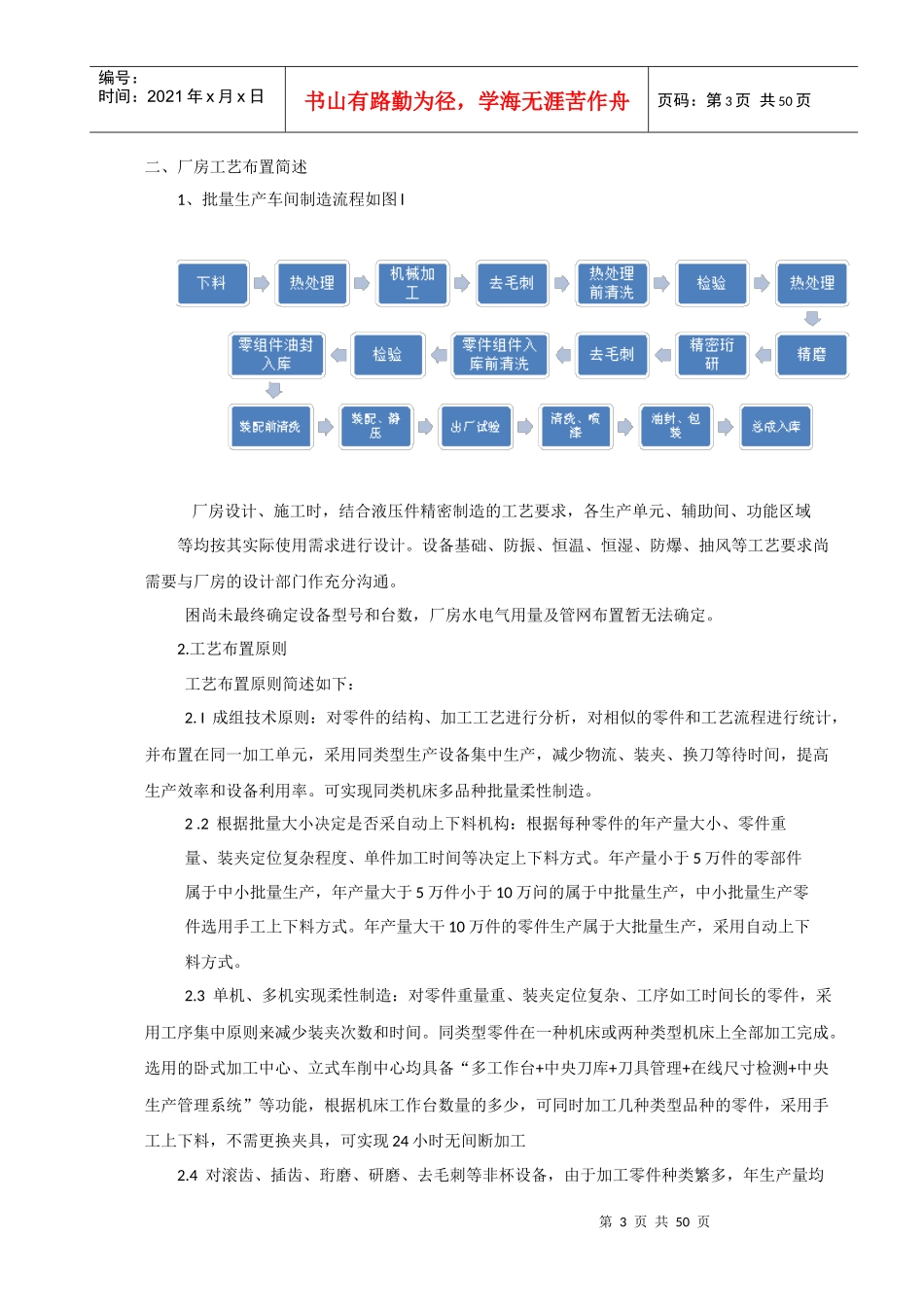

第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页液压轴向柱塞泵马达工艺设计及生产线规划一、生产纲领Xx液压公司厂房的规划建设、设备选型工作按照公司高层指示，紧密围绕挖掘机配套液压元件批量生产来展开，满足年产1万台小型挖掘机、2万台中型挖掘机配套泵、马达的需求，共计年产泵、马达12万台。XX液压公司对主泵、马达的各零部件按照工艺路线进行分类、汇总，根据各型产品关键零部件的技术和加工工艺特点，确定了批量生产车间各类型主要零件成组单元的生产工艺方案，达到6型马达、3型泵年产I2万台的生产能力。在设备选型和工艺布置上参照了川崎、萨奥、纳博等标杆液压件生产厂家生产模式，借鉴了国内外一流标杆企业的冷、热加工和辅助设备。以精益生产为指导思想，按照典型零件成组分类、成组工艺、制定标准工艺流程，根据同类零件年产量确定了中小批量、大批量两种不同生产模式的设备选型和生产单元布置模式。投产后可满足l万台小型挖掘机(7.5T)、2万台中型挖掘机(23.5T、33.5T)主泵、行走马达、回转马达的配套需求。1、生产产品型谱及产量表l批量生产产品型谱汇总表吨位类别产品型号标杆产品型号年产（万台）7.5T挖机主泵回转马达行走马达23.5T(33.5T)主泵主泵行走马达行走马达回转马达回转马达合计第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页2、生产单元零件类型及产量序号生产单元名称成组零件种数单品种最大年产量生产规模共计年产量1端盖单元2壳体单元3斜盘单元4阀体单元5主轴单元6缸体球铰单元7柱塞滑靴单元8配流盘回程盘单元9阀芯阀套单元10精密磨削单元11热处理、下料单元12装配单元13试验单元14喷漆包装单元15原材料、外协外购件仓库16动力设备3、工作时间及设备利用率核算原则按设备全年有效工作时间300天，每天3班制，有效工作时间20小时计算，全年有效工作时间6000小时。4、外协、外购零件类型锻、铸件毛坯热处理、粗加工工序、弹簧、冲压件、简单零件外协；标准件、轴承、密封件外购。第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页二、厂房工艺布置简述1、批量生产车间制造流程如图l厂房设计、施工时，结合液压件精密制造的工艺要求，各生产单元、辅助间、功能区域等均按其实际使用需求进行设计。设备基础、防振、恒温、恒湿、防爆、抽风等工艺要求尚需要与厂房的设计部门作充分沟通。困尚未最终确定设备型号和台数，厂房水电气用量及管网布置暂无法确定。2.工艺布置原则工艺布置原则简述如下：2.I成组技术原则：对零件的结构、加工工艺进行分析，对相似的零件和工艺流程进行统计，并布置在同一加工单元，采用同类型生产设备集中生产，减少物流、装夹、换刀等待时间，提高生产效率和设备利用率。可实现同类机床多品种批量柔性制造。2.2根据批量大小决定是否采自动上下料机构：根据每种零件的年产量大小、零件重量、装夹定位复杂程度、单件加工时间等决定上下料方式。年产量小于5万件的零部件属于中小批量生产，年产量大于5万件小于10万问的属于中批量生产，中小批量生产零件选用手工上下料方式。年产量大干10万件的零件生产属于大批量生产，采用自动上下料方式。2.3单机、多机实现柔性制造：对零件重量重、装夹定位复杂、工序如工时间长的零件，采用工序集中原则来减少装夹次数和时间。同类型零件在一种机床或两种类型机床上全部加工完成。选用的卧式加工中心、立式车削中心均具备“多工作台+中央刀库+刀具管理+在线尺寸检测+中央生产管理系统”等功能，根据机床工作台数量的多少，可同时加工几种类型品种的零件，采用手工上下料，不需更换夹具，可实现24小时无间断加工2.4对滚齿、插齿、珩磨、研磨、去毛刺等非杯设备，由于加工零件种类繁多，年生产量均第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页属于中小批量生产，装夹定位方式复杂，采用手动上下料方式。2.5精密磨削单元：采用恒温、无尘、封闭作业。对于大批量生产的零件采用自动上下料方式，配置自动...
