牵引供电变电所室外5S定置标准VIP免费

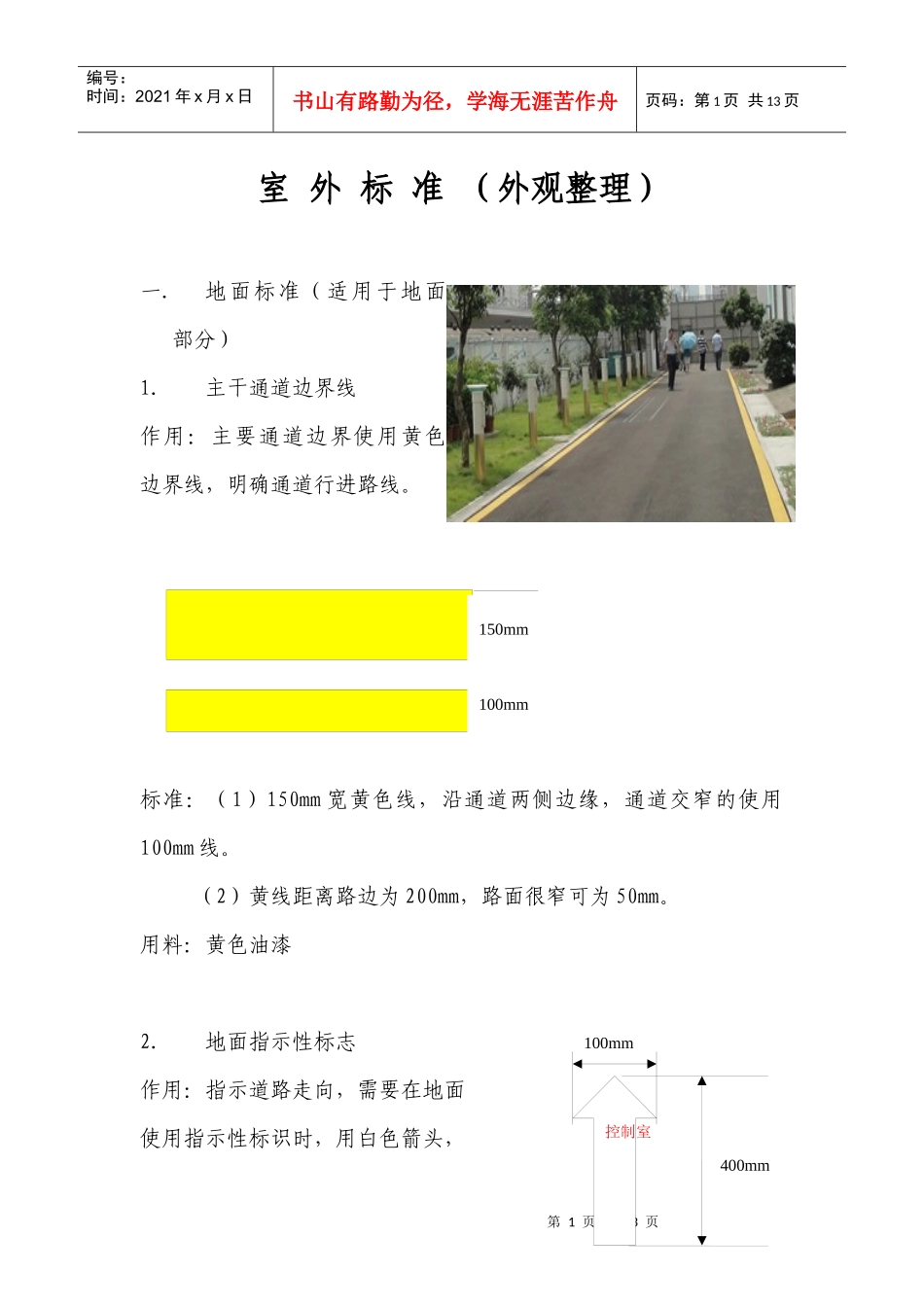

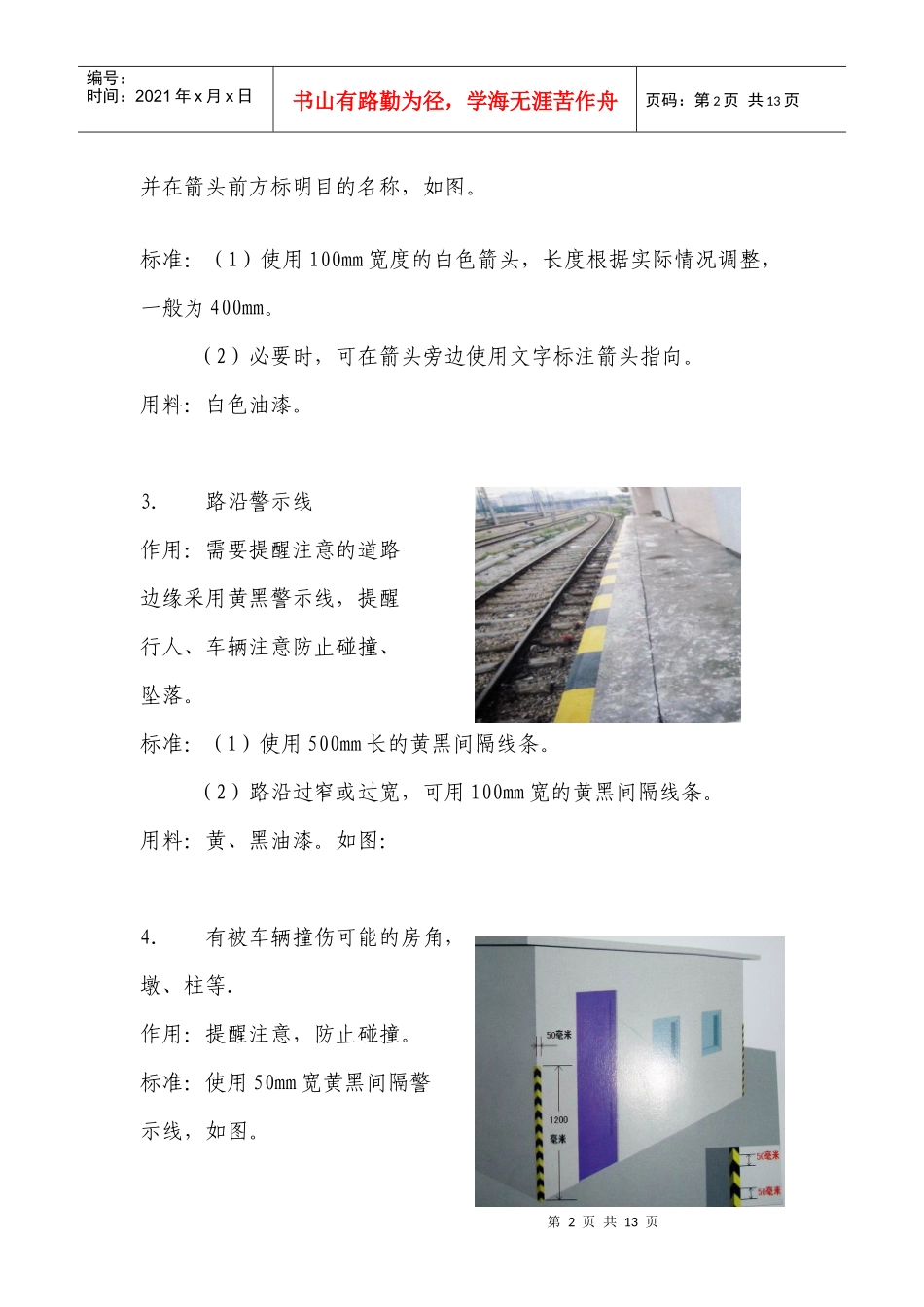

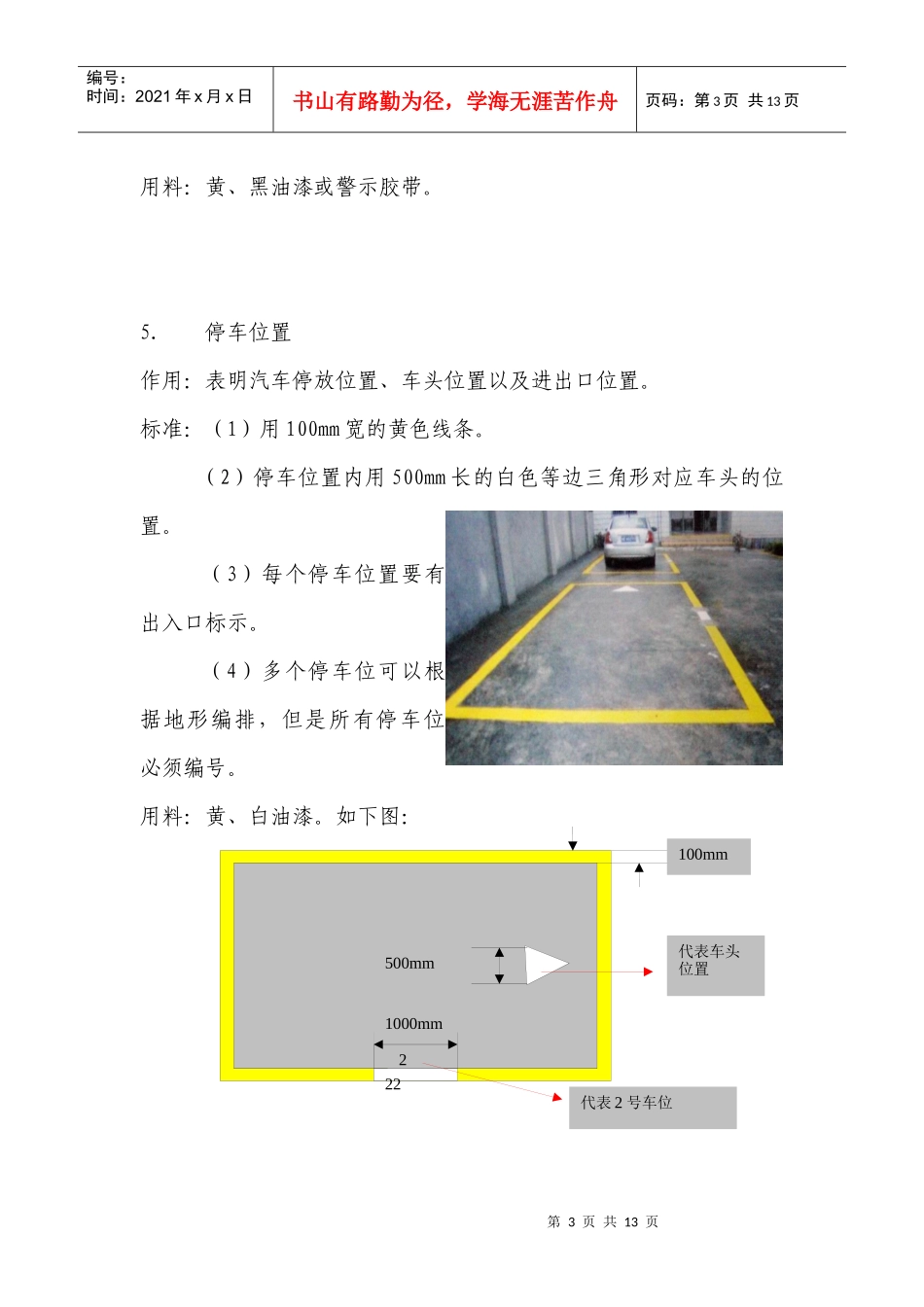

第1页共13页100mm控制室400mm编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页室外标准（外观整理）一．地面标准（适用于地面部分）1．主干通道边界线作用：主要通道边界使用黄色边界线，明确通道行进路线。标准：（1）150mm宽黄色线，沿通道两侧边缘，通道交窄的使用100mm线。（2）黄线距离路边为200mm，路面很窄可为50mm。用料：黄色油漆2．地面指示性标志作用：指示道路走向，需要在地面使用指示性标识时，用白色箭头，150mm100mm第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页并在箭头前方标明目的名称，如图。标准：（1）使用100mm宽度的白色箭头，长度根据实际情况调整，一般为400mm。（2）必要时，可在箭头旁边使用文字标注箭头指向。用料：白色油漆。3．路沿警示线作用：需要提醒注意的道路边缘采用黄黑警示线，提醒行人、车辆注意防止碰撞、坠落。标准：（1）使用500mm长的黄黑间隔线条。（2）路沿过窄或过宽，可用100mm宽的黄黑间隔线条。用料：黄、黑油漆。如图：4．有被车辆撞伤可能的房角，墩、柱等.作用：提醒注意，防止碰撞。标准：使用50mm宽黄黑间隔警示线，如图。第3页共13页第2页共13页100mm500mm代表车头位置222代表2号车位1000mm编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页用料：黄、黑油漆或警示胶带。5．停车位置作用：表明汽车停放位置、车头位置以及进出口位置。标准：（1）用100mm宽的黄色线条。（2）停车位置内用500mm长的白色等边三角形对应车头的位置。（3）每个停车位置要有出入口标示。（4）多个停车位可以根据地形编排，但是所有停车位必须编号。用料：黄、白油漆。如下图：第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页二、室外设备（及设备区巡视）1.线路标示作用：固定巡视线路所使用的红色箭头指示巡视线路，明确巡视方向。标准：箭身宽100mm，长400mm。用料：红色油漆。如图：100mm400mm2.设备基础地基以及边沿作用：严格区分设备占地，保护设备基础部件。标准：（1）沿设备基础表面，使用100mm间隔的黄黑线条。（2）设备基础边沿刷500mm宽黄黑间隔线。用料：黄、黑油漆。第5页共13页第4页共13页100mm100mm编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页3.室外设备标识作用：标识设备安全生产相关事项，使设备包保到人。标准：（1）对支柱1.1米处安装设备包保卡（2）设备包保卡内容见图。用料：设备包保卡。（3）责任人和检修日期均为打印后粘贴方式。4.危险区域警戒线作用：通过明显的警示标识，在危险区域进入口，提醒人员注意安全。标准：（1）在安全区域和危险区域分界的地方使用危险区域警戒线，第6页共13页第5页共13页500mm500mm危险区域未经允许不得进入编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页并用白色衬底红色文字进行区域分界标注。（2）在特殊地形下，可更改线条长度，但是必须使黄黑长对称美观。用料：黄、黑、白、红油漆。5.设备支柱作用：高压提示，防止碰撞。标准：（1）在距地面1.1米处刷100mm宽间隔黄黑警示条纹。（2）在支柱1.1米以下刷白色油漆。(客专线钢柱不刷)用料：白、黄、黑色油漆，警示贴（黄黑两色）。第7页共13页第6页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共13页6.旋转设备作用：标示设备旋转方向。标准：同类设备要标号，用红色箭头标识旋转设备旋转方向。用料：红、黑色油漆。7.重要设备提吊点及螺栓固定点作用：注明提醒设备提吊点监视紧固件，防止松脱的措施。标准：对提吊部分涂红色油漆；对紧固螺栓用红线标识螺栓位置。用料：红色油漆。第8页共13页第7页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共13页8.温度、油位、湿度等仪表作用：使用颜色区分相对应的指针安全警戒区域。标准：（1）绿色标示为安全区域。（2）黄色标示为警戒区域，或者工作区域。（根据实际情况决定是否划线）（3）红色为危险区域...
