00KVA变电所施工组织设计方案

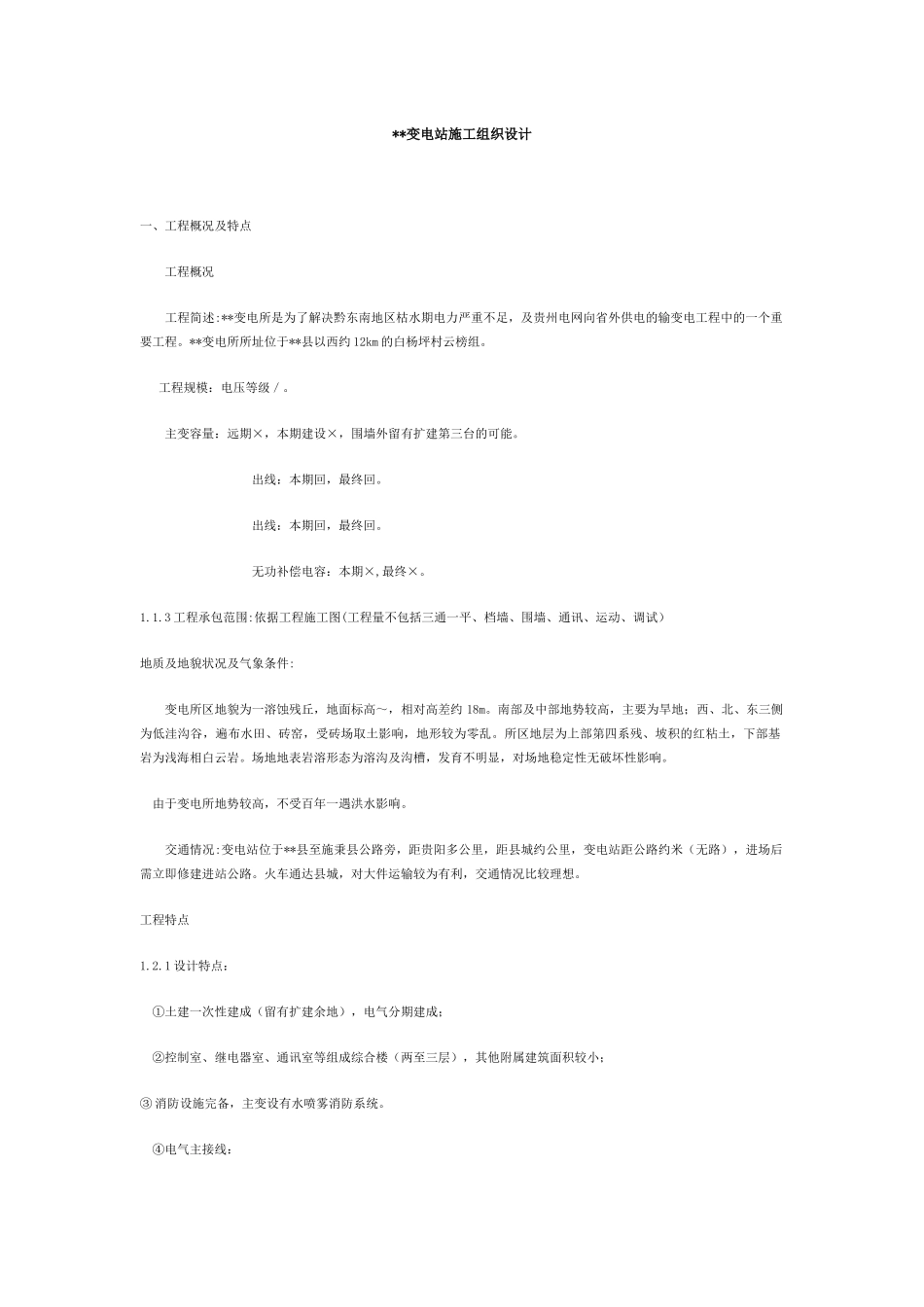

**变电站施工组织设计一、工程概况及特点 工程概况 工程简述:**变电所是为了解决黔东南地区枯水期电力严重不足，及贵州电网向省外供电的输变电工程中的一个重要工程。**变电所所址位于**县以西约 12km 的白杨坪村云榜组。 工程规模：电压等级／。 主变容量：远期×，本期建设×，围墙外留有扩建第三台的可能。出线：本期回，最终回。出线：本期回，最终回。无功补偿电容：本期×,最终×。1.1.3 工程承包范围:依据工程施工图(工程量不包括三通一平、档墙、围墙、通讯、运动、调试）地质及地貌状况及气象条件: 变电所区地貌为一溶蚀残丘，地面标高～，相对高差约 18m。南部及中部地势较高，主要为旱地；西、北、东三侧为低洼沟谷，遍布水田、砖窑，受砖场取土影响，地形较为零乱。所区地层为上部第四系残、坡积的红粘土，下部基岩为浅海相白云岩。场地地表岩溶形态为溶沟及沟槽，发育不明显，对场地稳定性无破坏性影响。 由于变电所地势较高，不受百年一遇洪水影响。 交通情况:变电站位于**县至施秉县公路旁，距贵阳多公里，距县城约公里，变电站距公路约米（无路），进场后需立即修建进站公路。火车通达县城，对大件运输较为有利，交通情况比较理想。工程特点1.2.1 设计特点： ①土建一次性建成（留有扩建余地），电气分期建成； ②控制室、继电器室、通讯室等组成综合楼（两至三层），其他附属建筑面积较小；③ 消防设施完备，主变设有水喷雾消防系统。 ④电气主接线： 采用双母线带旁路母线接线，采用双母线带旁路母线接线，采用单母线分段接线。 ⑤配电装置： 配电装置采用管型母线分相中型部置，配电装置采用管型母线中型部置，室内成套开关柜配电装置。 ⑥采用站内自动化的微机监控系统方案。 工程特点)建筑工程特点: 、平场工程量较大，挖方总量 余万方，填方仅万方，挖填量严重不平衡，地上设备及子附属建构筑物较多。 、工期比较宽裕，可以比较合理安排生产。 、超深基础在平场前做好，搞好协调工作，尽量避免二次开挖。 、施工用水、生活取水困难，必须提前打井取水。 、土石方工作量大、砼工程量大、但砌石工程量并不大。 、施工工艺质量要求高，必须达到国家电力公司达标投产要求。 、消防水系统比较复杂，含水喷雾系统，专业性较强 。)安装工程特点： 、全为国产设备、合资厂设备，给安装、调试带来很大困难。、电缆量大，人工展放，工期较长。 、管母线工程量大。 、主控、继电器室及室外盘柜量大。...
