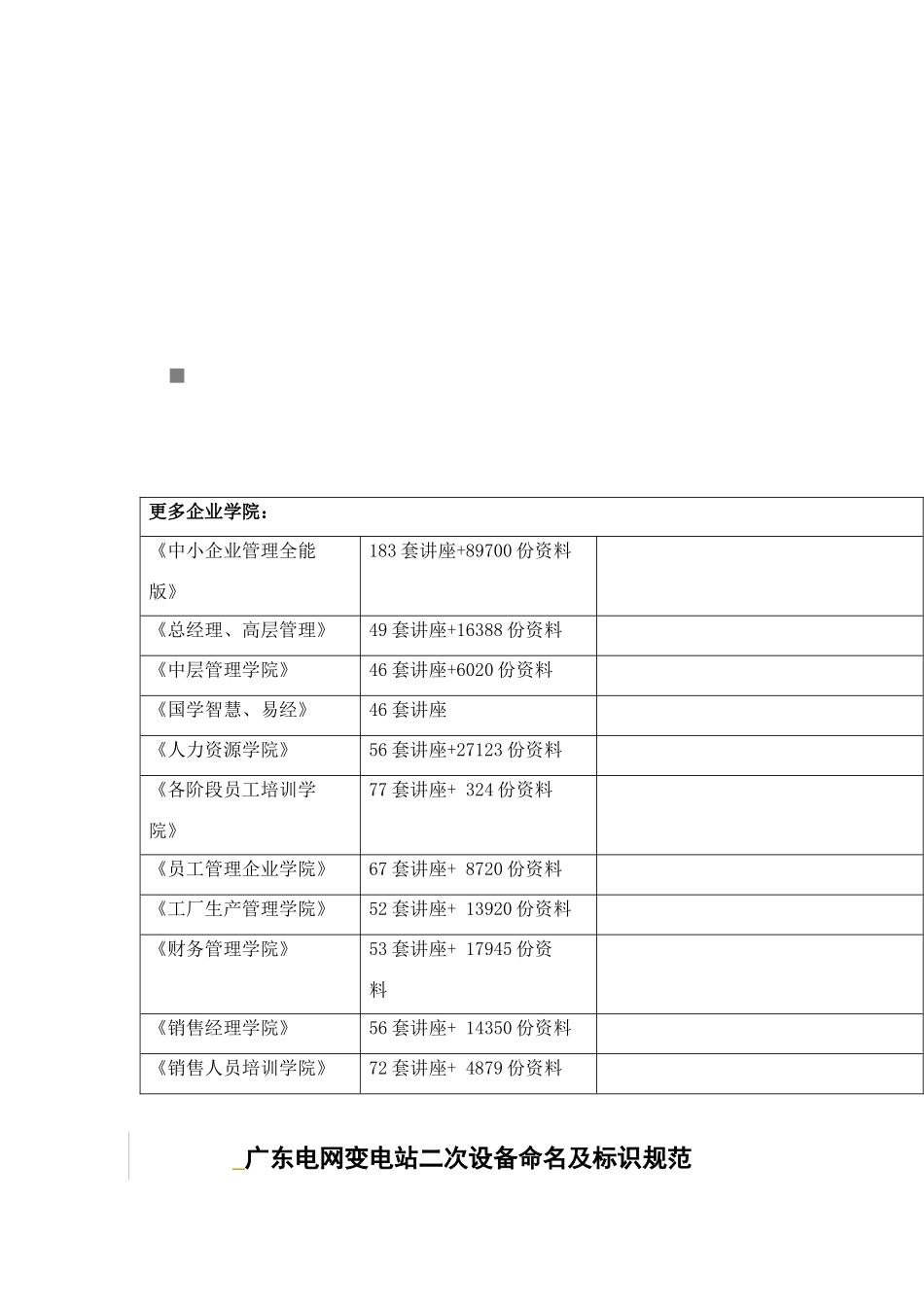

广东电网变电站二次设备命名与标识规范论述VIP免费

更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料广东电网变电站二次设备命名及标识规范1、总则为加强广东电网变电站二次设备运行管理，规范二次设备的名称和标识，方便现场变电站相关人员开展日常的运行、使用、维护及巡视工作，确保变电站二次设备运行状态良好，特制定本规范2、适用范围本规范规定了继电保护及安全自动装置、变电站直流电源设备、变电站自动化系统测控装置等二次设备屏（柜）内相关装置、连接片、指示灯、空气开关、切换把手、电缆牌等命名原则和标识规范，适用于广东电网变电站二次设备屏（柜）。对电度表屏（柜）、通信设备屏（柜）内相关装置、连接片、指示灯等设备的标识可参照执行。新建、改造二次设备屏（柜）应执行本规范，要求生产厂家和安装单位按本规范执行，现有运行二次设备屏（柜）应逐步进行整改。3、相关文件(1)《广东省220kV及以上电网继电保护运行规定》（广东省电力调度中心）(2)《南方电网调度运行操作管理规定》（中国南方电网有限责任公司）(3)《广东电网继电保护通信通道运行管理办法》（广东电网公司）(4)《中国南方电网继电保护管理暂行规定》（中国南方电网有限责任公司）(5)《广东电网公司通信资源编码命名规范（试行）》（广东电网公司）(6)《变电站安健环设施标准》（中国南方电网有限责任公司）4、二次设备命名及标识规范4.1二次设备命名原则(1)明确性。名称应明确体现二次设备的功能；对于能实现多种功能的单套二次设备装置，以该装置的主要功能命名。(2)唯一性。变电站内的同类二次设备不得与其它类二次设备同名、混淆。(3)精简性。二次名称应精确简练，避免名称过于冗长。(4)延续性。应尊重现有生产运行原先运行的命名习惯，名称一旦确定，应在一段时间内长期有效。4.1.1二次设备屏（柜）命名规则二次设备屏（柜）一般命名为××P××（设备名称，如保护等）屏（柜），要求二次设备室内的二次屏（柜）以××P编号，如保护屏一般命名为××P××线路保护屏和××P元件保护屏。线路保护屏的命名：对只有一面屏的线路保护，命名为××P××线路保护屏，当一面线路保护屏内包含其它类型的保护时，保护屏命名应包含其它保护名称；对有两面屏的线路保护，分别命名为××P××线路××（主一、主二或A相、B相）保护屏。主变保护屏的命名：对只有一面屏的主变保护，命名为××P#××主变保护屏；对有多面屏的主变保护，分别命名为××P#××主变保护屏（Ⅰ、Ⅱ、Ⅲ、Ⅳ）。以上命名原则举例如下表所示：保护屏命名保护命名对应保护装置××P500kV横东甲线主一保护屏横东甲线主一保护RCS931DMM分相光纤电流差动及后备横东甲线独立后备保护RCS902D距离及零流后备横东甲线辅A保护RCS925A过压远跳××P500kV横东甲线主二保护屏横东甲线主二保护RCS902DK纵联距离及后备横东甲线辅B保护主二屏内的RCS925A过压远跳××P220kV增万甲线A相保护屏增万甲线A相LFP901A高频保护LFP901A纵联保护及后备2327断路器操作箱CZX-22操作箱增万甲线A相收发信机LFX912收发信机××P220kV增万甲线B相保护屏增万甲线B相LFP902A高频保护LFP902A纵联保护及后备增万甲线失灵保护启动装置LFP923A失灵保护启动装置增万甲线B相收发信机LFX912收发信机××P220kV东元甲线主一保护屏东元甲线主一保护CSL102A纵联保护及后备东元甲线断路器失灵保护及重合闸装置CSI101A控制装置失灵保护及重合闸装置2471断路器操作箱FCX-12C操作箱东元甲线光纤收发信机GXC-01光纤收发信机××P220kV东元甲线主二保护屏东元甲线主二保护CSL101A纵联保护及后备东元甲线B相收发信机SF-960A收发信机××P#1主变保护屏Ⅰ#1主变保护屏I主、后保护RCS-978CG主保护及后备××P#1主变保护屏Ⅱ...
