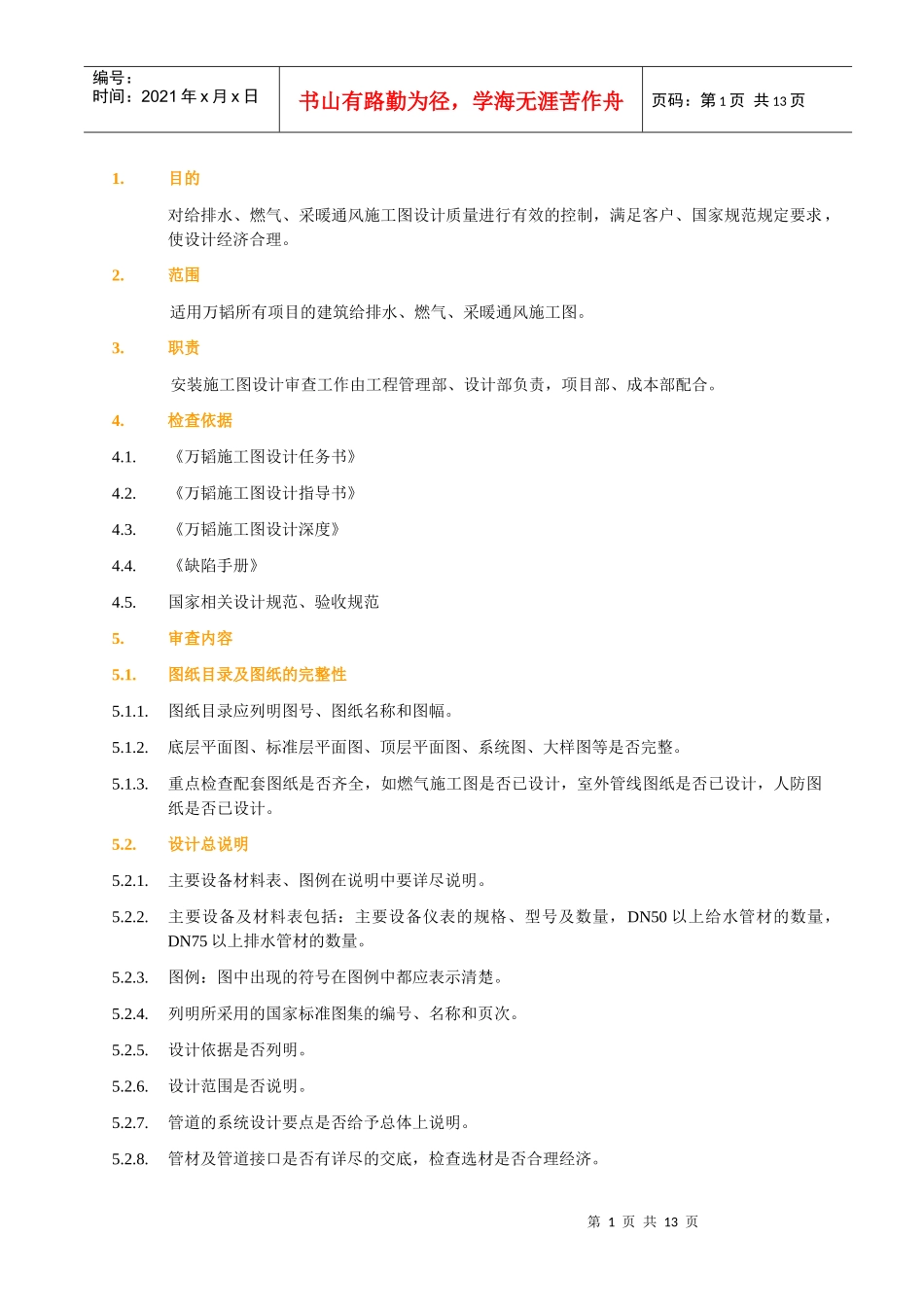

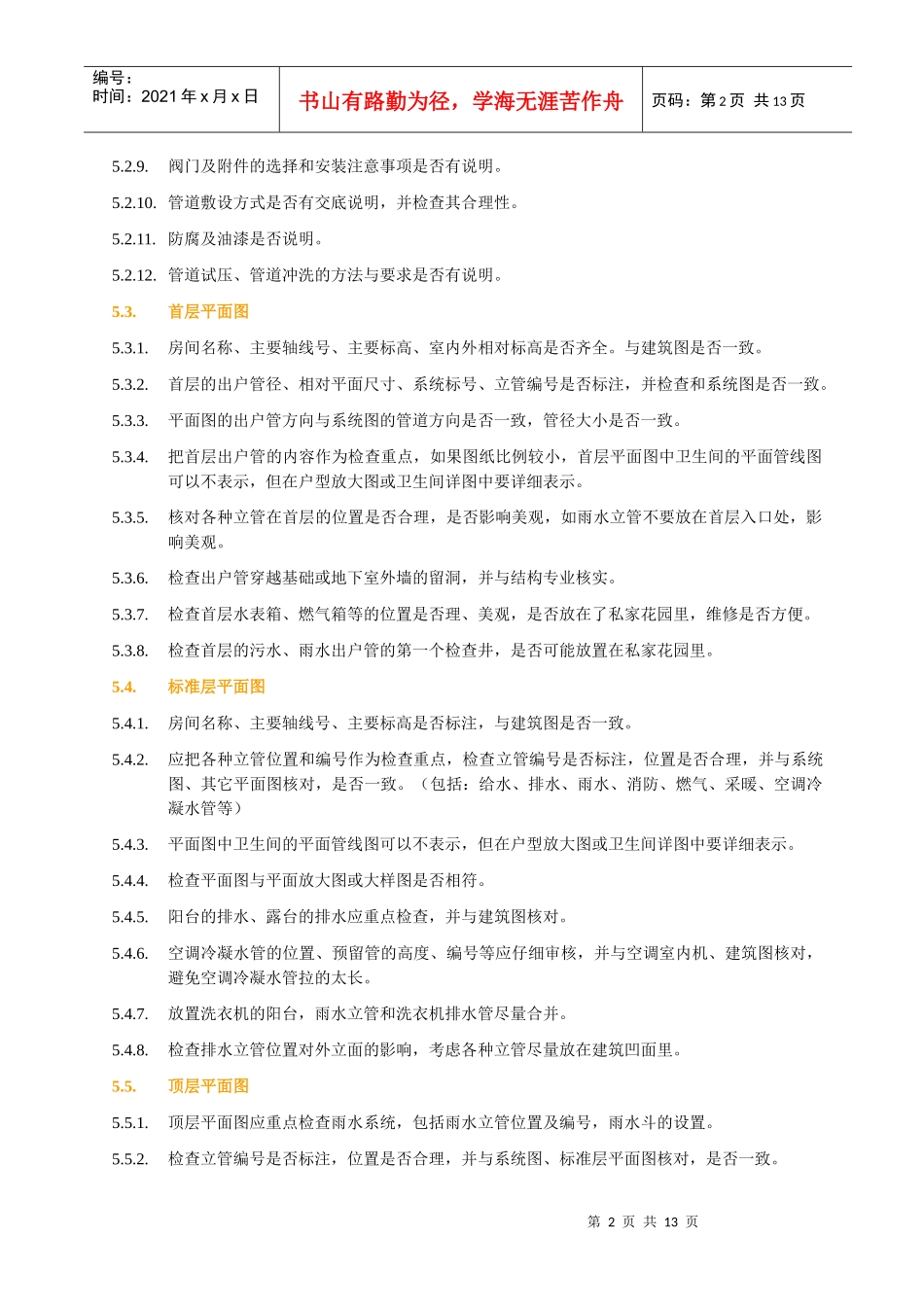

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页1.目的对给排水、燃气、采暖通风施工图设计质量进行有效的控制，满足客户、国家规范规定要求，使设计经济合理。2.范围适用万韬所有项目的建筑给排水、燃气、采暖通风施工图。3.职责安装施工图设计审查工作由工程管理部、设计部负责，项目部、成本部配合。4.检查依据4.1.《万韬施工图设计任务书》4.2.《万韬施工图设计指导书》4.3.《万韬施工图设计深度》4.4.《缺陷手册》4.5.国家相关设计规范、验收规范5.审查内容5.1.图纸目录及图纸的完整性5.1.1.图纸目录应列明图号、图纸名称和图幅。5.1.2.底层平面图、标准层平面图、顶层平面图、系统图、大样图等是否完整。5.1.3.重点检查配套图纸是否齐全，如燃气施工图是否已设计，室外管线图纸是否已设计，人防图纸是否已设计。5.2.设计总说明5.2.1.主要设备材料表、图例在说明中要详尽说明。5.2.2.主要设备及材料表包括：主要设备仪表的规格、型号及数量，DN50以上给水管材的数量，DN75以上排水管材的数量。5.2.3.图例：图中出现的符号在图例中都应表示清楚。5.2.4.列明所采用的国家标准图集的编号、名称和页次。5.2.5.设计依据是否列明。5.2.6.设计范围是否说明。5.2.7.管道的系统设计要点是否给予总体上说明。5.2.8.管材及管道接口是否有详尽的交底，检查选材是否合理经济。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页5.2.9.阀门及附件的选择和安装注意事项是否有说明。5.2.10.管道敷设方式是否有交底说明，并检查其合理性。5.2.11.防腐及油漆是否说明。5.2.12.管道试压、管道冲洗的方法与要求是否有说明。5.3.首层平面图5.3.1.房间名称、主要轴线号、主要标高、室内外相对标高是否齐全。与建筑图是否一致。5.3.2.首层的出户管径、相对平面尺寸、系统标号、立管编号是否标注，并检查和系统图是否一致。5.3.3.平面图的出户管方向与系统图的管道方向是否一致，管径大小是否一致。5.3.4.把首层出户管的内容作为检查重点，如果图纸比例较小，首层平面图中卫生间的平面管线图可以不表示，但在户型放大图或卫生间详图中要详细表示。5.3.5.核对各种立管在首层的位置是否合理，是否影响美观，如雨水立管不要放在首层入口处，影响美观。5.3.6.检查出户管穿越基础或地下室外墙的留洞，并与结构专业核实。5.3.7.检查首层水表箱、燃气箱等的位置是否理、美观，是否放在了私家花园里，维修是否方便。5.3.8.检查首层的污水、雨水出户管的第一个检查井，是否可能放置在私家花园里。5.4.标准层平面图5.4.1.房间名称、主要轴线号、主要标高是否标注，与建筑图是否一致。5.4.2.应把各种立管位置和编号作为检查重点，检查立管编号是否标注，位置是否合理，并与系统图、其它平面图核对，是否一致。（包括：给水、排水、雨水、消防、燃气、采暖、空调冷凝水管等）5.4.3.平面图中卫生间的平面管线图可以不表示，但在户型放大图或卫生间详图中要详细表示。5.4.4.检查平面图与平面放大图或大样图是否相符。5.4.5.阳台的排水、露台的排水应重点检查，并与建筑图核对。5.4.6.空调冷凝水管的位置、预留管的高度、编号等应仔细审核，并与空调室内机、建筑图核对，避免空调冷凝水管拉的太长。5.4.7.放置洗衣机的阳台，雨水立管和洗衣机排水管尽量合并。5.4.8.检查排水立管位置对外立面的影响，考虑各种立管尽量放在建筑凹面里。5.5.顶层平面图5.5.1.顶层平面图应重点检查雨水系统，包括雨水立管位置及编号，雨水斗的设置。5.5.2.检查立管编号是否标注，位置是否合理，并与系统图、标准层平面图核对，是否一致。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页5.5.3.露台排水应重点检查，不能遗漏，并与建筑图核对。5.5.4.检查屋面的通气管是否影响美观，上人屋面时，是否影响行走。5.6.系统图5.6.1.检查立管的管径是否经济合理，是否有漏标。5.6.2.检查立管标号，系统编号与平面图是否一致。5.6.3.检查管道标高是否标注，是否合理。5.6.4.检查管道穿墙时的留洞位置是否合...
