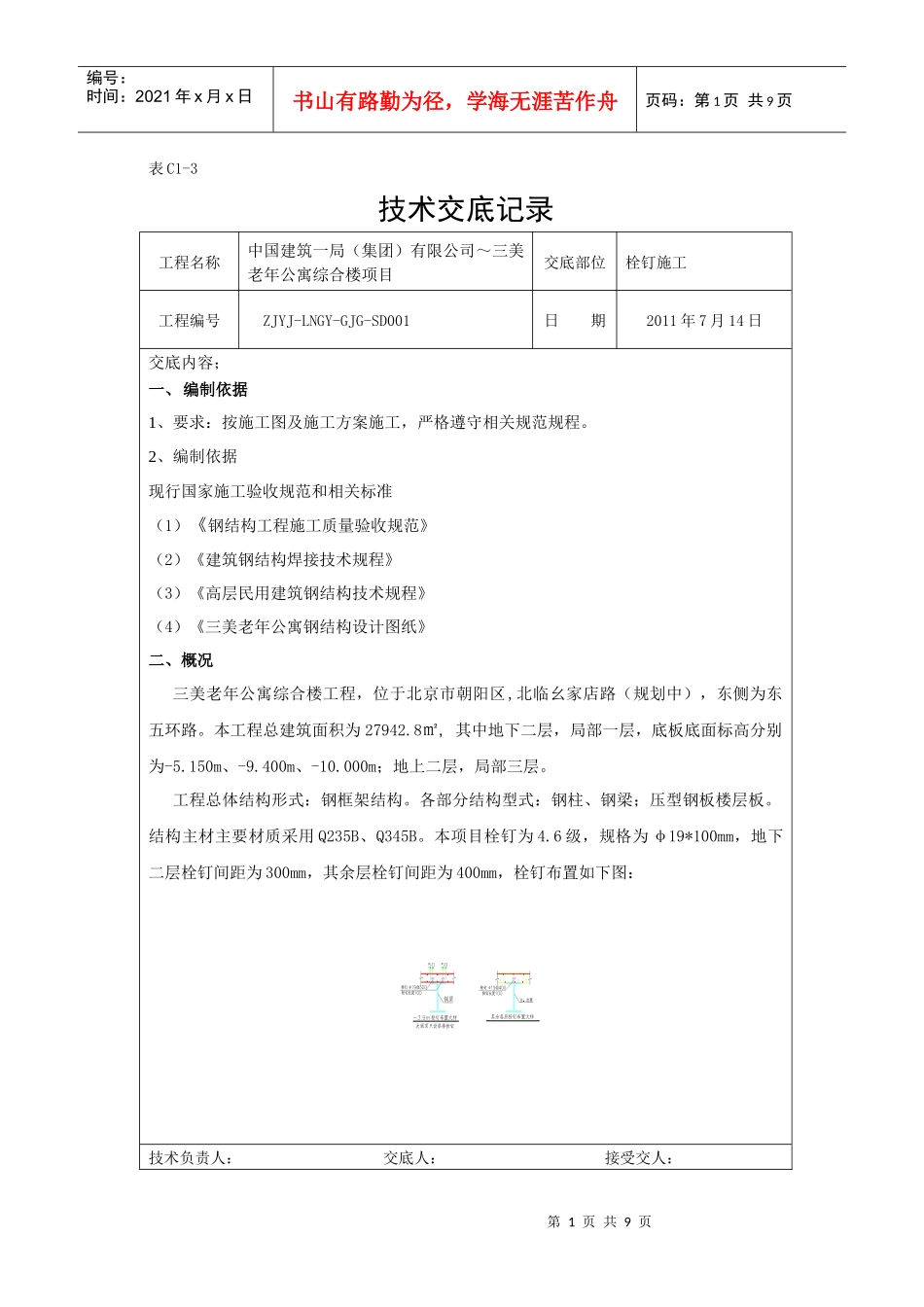

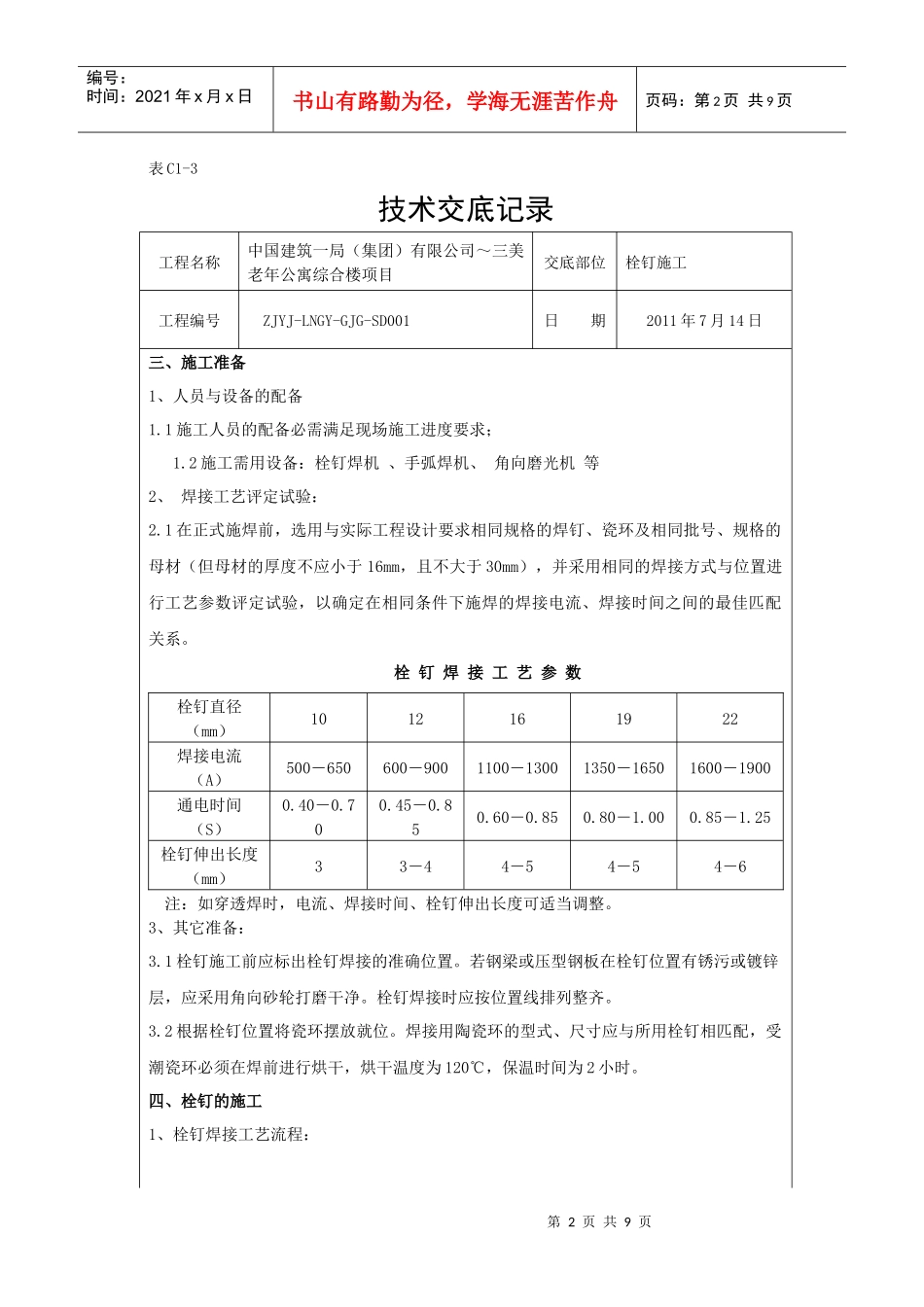

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页表C1-3技术交底记录工程名称中国建筑一局（集团）有限公司～三美老年公寓综合楼项目交底部位栓钉施工工程编号ZJYJ-LNGY-GJG-SD001日期2011年7月14日交底内容；一、编制依据1、要求：按施工图及施工方案施工，严格遵守相关规范规程。2、编制依据现行国家施工验收规范和相关标准（1）《钢结构工程施工质量验收规范》（2）《建筑钢结构焊接技术规程》（3）《高层民用建筑钢结构技术规程》（4）《三美老年公寓钢结构设计图纸》二、概况三美老年公寓综合楼工程，位于北京市朝阳区,北临幺家店路（规划中），东侧为东五环路。本工程总建筑面积为27942.8㎡,其中地下二层，局部一层，底板底面标高分别为-5.150m、-9.400m、-10.000m；地上二层，局部三层。工程总体结构形式：钢框架结构。各部分结构型式：钢柱、钢梁；压型钢板楼层板。结构主材主要材质采用Q235B、Q345B。本项目栓钉为4.6级，规格为φ19*100mm，地下二层栓钉间距为300mm，其余层栓钉间距为400mm，栓钉布置如下图：技术负责人：交底人：接受交人：第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页表C1-3技术交底记录工程名称中国建筑一局（集团）有限公司～三美老年公寓综合楼项目交底部位栓钉施工工程编号ZJYJ-LNGY-GJG-SD001日期2011年7月14日三、施工准备1、人员与设备的配备1.1施工人员的配备必需满足现场施工进度要求；1.2施工需用设备：栓钉焊机、手弧焊机、角向磨光机等2、焊接工艺评定试验：2.1在正式施焊前，选用与实际工程设计要求相同规格的焊钉、瓷环及相同批号、规格的母材（但母材的厚度不应小于16mm，且不大于30mm），并采用相同的焊接方式与位置进行工艺参数评定试验，以确定在相同条件下施焊的焊接电流、焊接时间之间的最佳匹配关系。栓钉焊接工艺参数栓钉直径（mm）1012161922焊接电流（A）500―650600―9001100―13001350―16501600―1900通电时间（S）0.40―0.700.45―0.850.60―0.850.80―1.000.85―1.25栓钉伸出长度（mm）33―44―54―54―6注：如穿透焊时，电流、焊接时间、栓钉伸出长度可适当调整。3、其它准备：3.1栓钉施工前应标出栓钉焊接的准确位置。若钢梁或压型钢板在栓钉位置有锈污或镀锌层，应采用角向砂轮打磨干净。栓钉焊接时应按位置线排列整齐。3.2根据栓钉位置将瓷环摆放就位。焊接用陶瓷环的型式、尺寸应与所用栓钉相匹配，受潮瓷环必须在焊前进行烘干，烘干温度为120℃，保温时间为2小时。四、栓钉的施工1、栓钉焊接工艺流程：第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页技术负责人：交底人：接受交人：表C1-3技术交底记录工程名称中国建筑一局（集团）有限公司～三美老年公寓综合楼项目交底部位栓钉施工工程编号ZJYJ-LNGY-GJG-SD001日期2011年7月14日第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页2、栓钉施工2.1栓钉施工流程图如下：技术负责人：交底人：接受交人：表C1-3技术交底记录工程名称中国建筑一局（集团）有限公司～三美老年公寓综合楼项目交底部位栓钉施工第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页工程编号ZJYJ-LNGY-GJG-SD001日期2011年7月14日技术负责人：交底人：接受交人：表C1-3技术交底记录第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页工程名称中国建筑一局（集团）有限公司～三美老年公寓综合楼项目交底部位栓钉施工工程编号ZJYJ-LNGY-GJG-SD001日期2011年7月14日技术负责人：交底人：接受交人：表C1-3第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页技术交底记录工程名称中国建筑一局（集团）有限公司～三美老年公寓综合楼项目交底部位栓钉施工工程编号ZJYJ-LNGY-GJG-SD001日期2011年7月14日3、栓钉施工操作3.1依据设计要求先放线定出栓钉的准确位置，两人一组配合施工，一...
