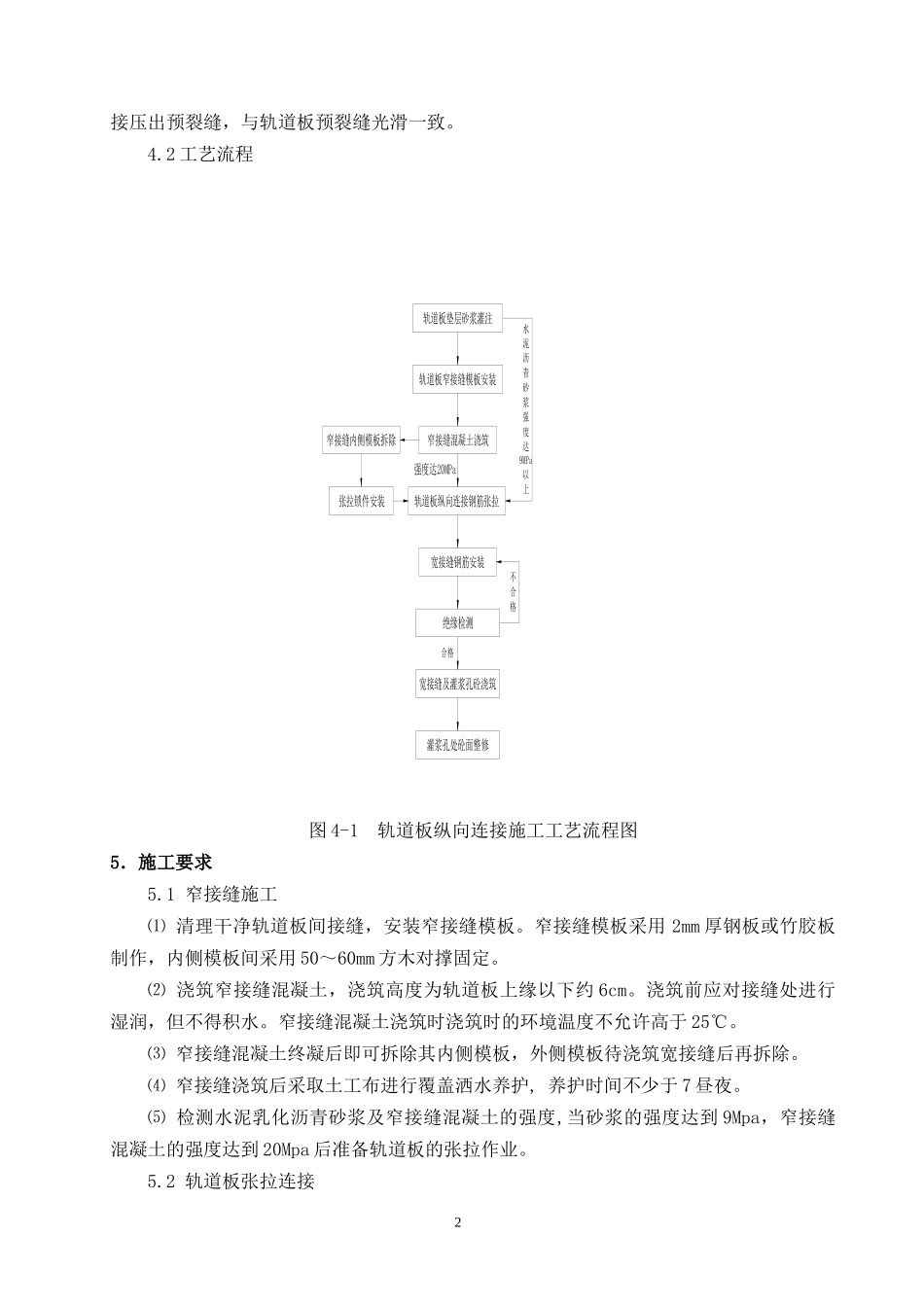

沪昆客专江西段CRTSⅡ型板式无砟轨道工程轨道板间纵向连接作业指导书1．适用范围适用于沪昆客专江西段站前工程二标段CRTSⅡ型板式无砟轨道板间纵向张拉连接施工作业。2．作业准备⑴应对技术管理人员、施工人员进行纵向张拉连接专项培训，使现场管理人员和操作人员均能掌握轨道板纵向连接的程序和操作、验收要求。⑵对施工人员进行详细的技术交底，明确技术要求、操作要求、质量标准及安全环保要求。⑶清除轨道板接缝内的污垢及杂物，并给连接螺杆上涂上润滑油。⑷张拉开始前把安装构件和装配用的辅助工具，如锚杆、压紧装置、PVC管从连接缝处清除。⑸螺母和张拉锁件要来自同一厂家，以保证轨道板的力能可靠的传导。3．技术要求⑴材料严格按设计材料进场，收集好材料生产合格证、质量检验单等相关证书，并做好施工材料进场及检验相关试验报检工作，螺母和张拉锁具要来自同一生产厂家，以保证轨道板内的力能被可靠地传导。⑵当充填层砂浆的强度达到9Mpa、横向窄接缝处混凝土强度达到20Mpa时可以对轨道板进行张拉连接。⑶宽接缝混凝土等级为C55，掺入适量膨胀剂，混凝土粗骨料粒径为0～10mm。4．施工程序和工艺流程4.1施工程序⑴施工程序：轨道板灌浆验收→张拉锁具的安装及张拉→钢筋绑扎及绝缘检测→立模、浇筑连接缝→报监理工程师检查验收。⑵轨道板水泥沥青砂浆垫层的强度达到9Mpa后，施工板间窄接缝，对轨道板实施张拉连接，最后进行宽接缝施工。张拉施工从拟连接范围的中间开始，从中间向两端对称同步进行。轨道板中共设有6根张拉筋，先张拉轨道板中间2根至完成，依次从内向外对称张拉左右筋各1根至完成，最后张拉剩余2根。⑶轨道板连接缝混凝土灌注：每个板接缝需安放两个钢筋骨架，附加一根直钢筋定位，定位筋与配筋，钢筋骨架节点需要绝缘处理；板接缝使用C55混凝土灌注（配膨胀剂），混凝土采用插入式震动器捣实，混凝土表面抹至轨道板平齐。⑷填充封闭灌浆孔：在板接缝施工的同时，用相同的混凝土填充封闭灌浆孔，并顺1接压出预裂缝，与轨道板预裂缝光滑一致。4.2工艺流程图4-1轨道板纵向连接施工工艺流程图5．施工要求5.1窄接缝施工⑴清理干净轨道板间接缝，安装窄接缝模板。窄接缝模板采用2mm厚钢板或竹胶板制作，内侧模板间采用50～60mm方木对撑固定。⑵浇筑窄接缝混凝土，浇筑高度为轨道板上缘以下约6cm。浇筑前应对接缝处进行湿润，但不得积水。窄接缝混凝土浇筑时浇筑时的环境温度不允许高于25℃。⑶窄接缝混凝土终凝后即可拆除其内侧模板，外侧模板待浇筑宽接缝后再拆除。⑷窄接缝浇筑后采取土工布进行覆盖洒水养护,养护时间不少于7昼夜。⑸检测水泥乳化沥青砂浆及窄接缝混凝土的强度,当砂浆的强度达到9Mpa，窄接缝混凝土的强度达到20Mpa后准备轨道板的张拉作业。5.2轨道板张拉连接窄接缝混凝土浇筑轨道板纵向连接钢筋张拉强度达20MPa轨道板垫层砂浆灌注轨道板窄接缝模板安装水泥沥青砂浆强度达9MPa以上宽接缝钢筋安装绝缘检测不合格宽接缝及灌浆孔砼浇筑灌浆孔处砼面整修合格窄接缝内侧模板拆除张拉锁件安装25.2.1张拉锁具的安装(1)对轨道板端部纵向预留钢筋进行清理。(2)在轨道板端部纵向预留钢筋上涂抹润滑黄油。(3)安装张拉锁。(5)安装绝缘垫片。(6)安装钢垫片。(7)安装螺母，并用手拧紧。5.2.2张拉锁件的张拉图5-1张拉步骤图(1)每个张拉连接施工段安排8个人,2人一组，各持一把扭矩扳手。左、右线四个工作面，从施工段的中间向两端对称同步进行。(2)每个轨道板缝中共设有6个张拉锁见。施工时先张拉中间2个至完成，其后从内向外对称张拉左右各1个至完成，最后张拉剩余2个。张拉力矩为450N·m。(3)纵向连接施工段中，先张拉中间的2个缝，当中间2个缝各张拉完成中间2个张拉锁时，向两端对称同步张拉2个板缝中间2个张拉锁。总体张拉呈2块板阶梯进行。(4)当施工段中完成6个缝中间的张拉锁时，再退回张拉中间的2个缝中的左右各1个张拉锁。(5)依次类推，直到纵向连接施工段中的张拉连接完成。轨道板纵向连接张拉顺序见图5-1。(6)各纵向连接施工段的连接或张拉连接中断72h，应分别将纵连轨道板段端部的三块轨道板和底座板或支撑层进行抗剪连接。5.3宽接缝施工⑴根据配...
