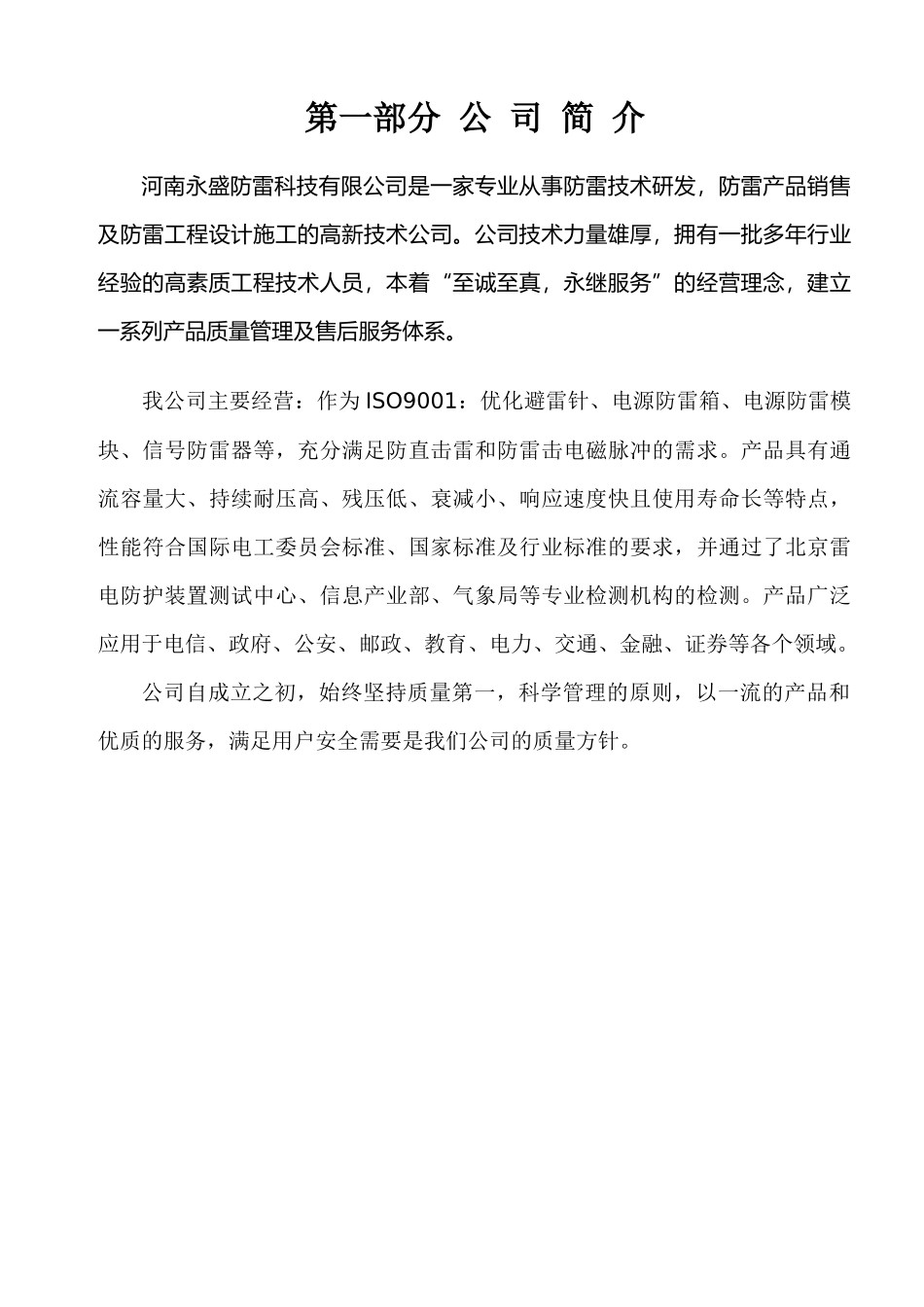

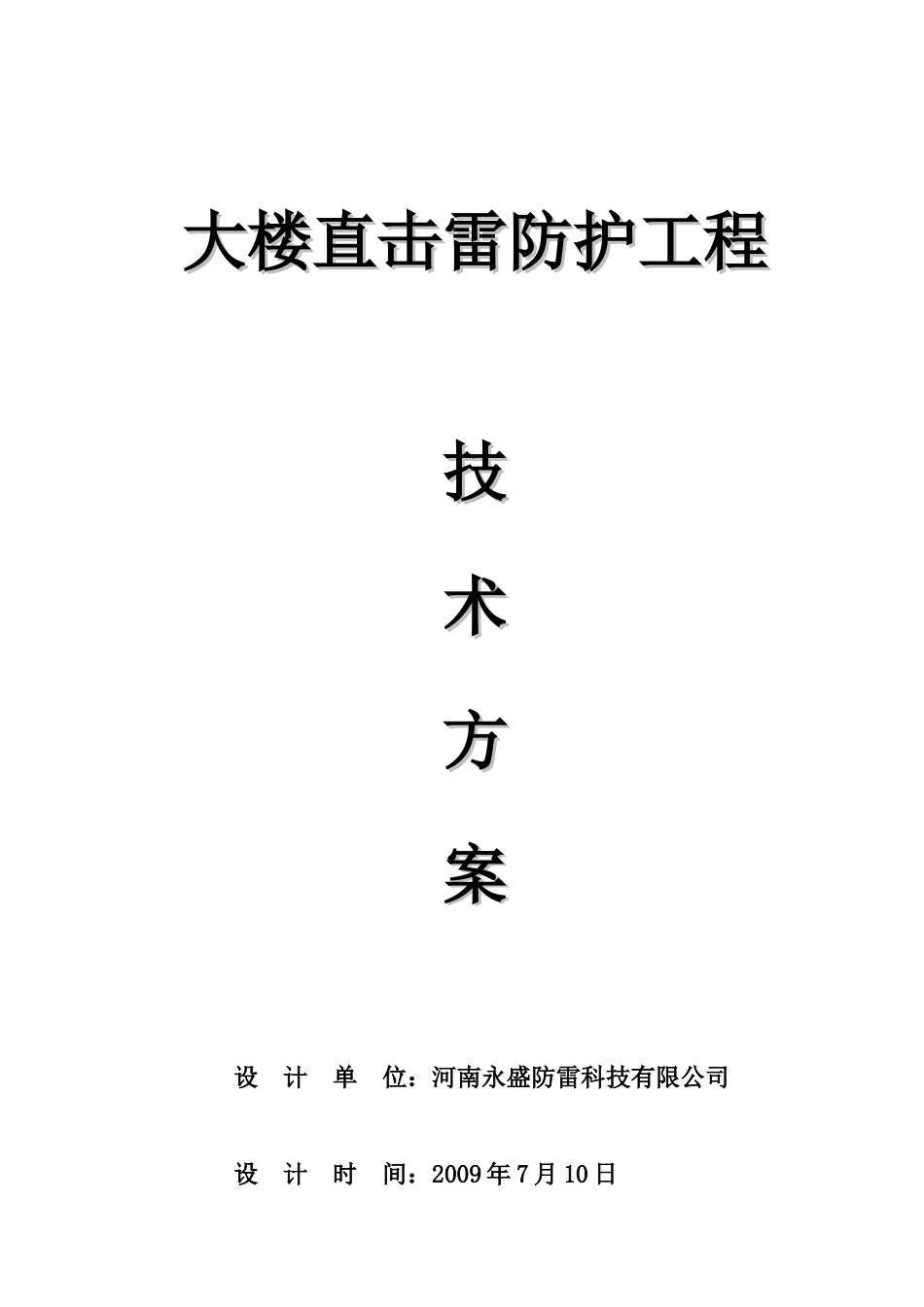

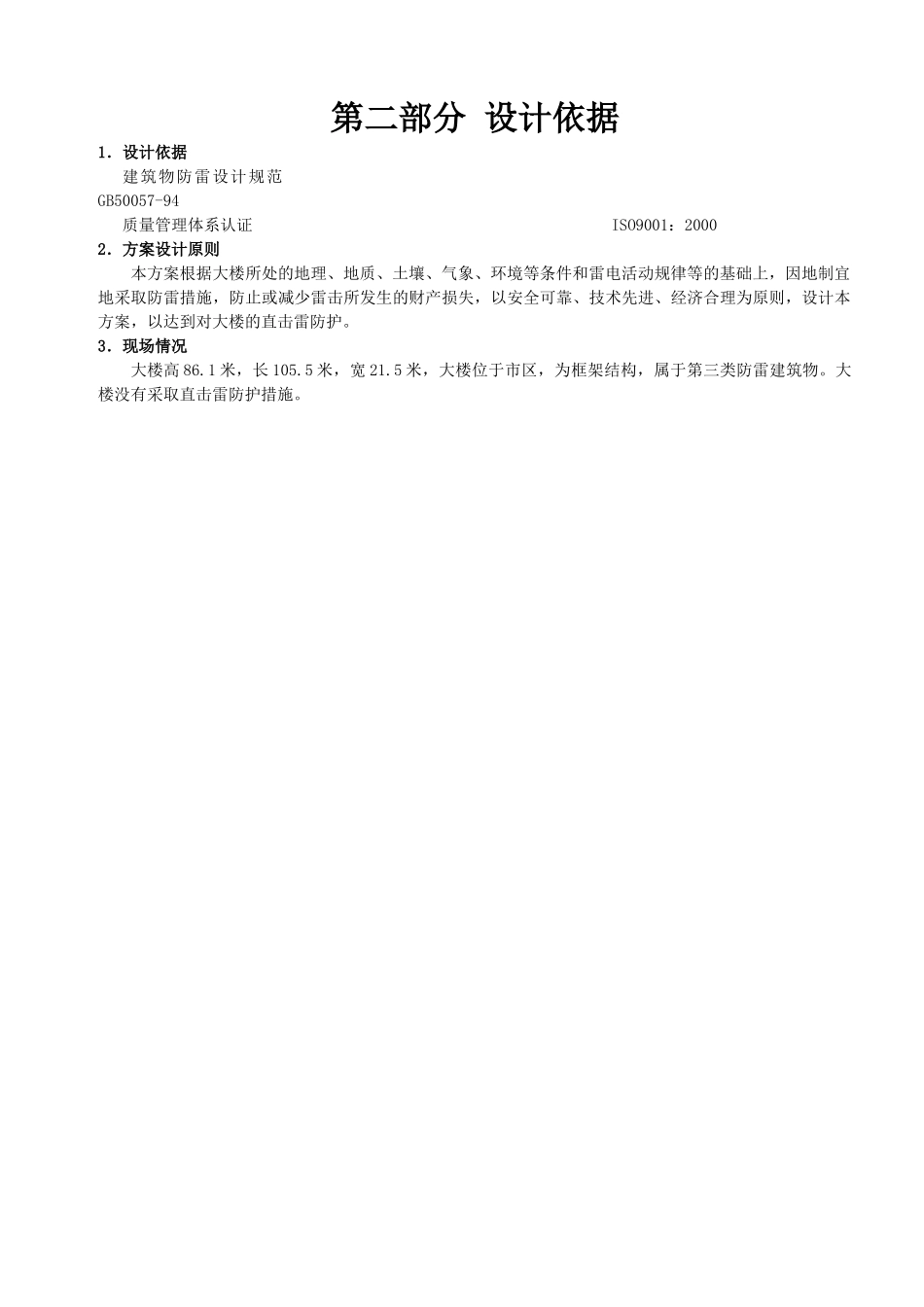

大楼直击雷防护工程大楼直击雷防护工程技技术术方方案案设计单位：河南永盛防雷科技有限公司设计时间：2009年7月10日第一部分公司简介河南永盛防雷科技有限公司是一家专业从事防雷技术研发，防雷产品销售及防雷工程设计施工的高新技术公司。公司技术力量雄厚，拥有一批多年行业经验的高素质工程技术人员，本着“至诚至真，永继服务”的经营理念，建立一系列产品质量管理及售后服务体系。我公司主要经营：作为ISO9001：优化避雷针、电源防雷箱、电源防雷模块、信号防雷器等，充分满足防直击雷和防雷击电磁脉冲的需求。产品具有通流容量大、持续耐压高、残压低、衰减小、响应速度快且使用寿命长等特点，性能符合国际电工委员会标准、国家标准及行业标准的要求，并通过了北京雷电防护装置测试中心、信息产业部、气象局等专业检测机构的检测。产品广泛应用于电信、政府、公安、邮政、教育、电力、交通、金融、证券等各个领域。公司自成立之初，始终坚持质量第一，科学管理的原则，以一流的产品和优质的服务，满足用户安全需要是我们公司的质量方针。第二部分设计依据1．设计依据建筑物防雷设计规范GB50057-94质量管理体系认证ISO9001：20002．方案设计原则本方案根据大楼所处的地理、地质、土壤、气象、环境等条件和雷电活动规律等的基础上，因地制宜地采取防雷措施，防止或减少雷击所发生的财产损失，以安全可靠、技术先进、经济合理为原则，设计本方案，以达到对大楼的直击雷防护。3．现场情况大楼高86.1米，长105.5米，宽21.5米，大楼位于市区，为框架结构，属于第三类防雷建筑物。大楼没有采取直击雷防护措施。优化避雷针LKX-L1500/YHZ/300不锈钢立杆Ф76*1.5*2500mm底座不锈钢立杆Ф101*2*6000mm第三部分雷电防护措施1．方案设计范围大楼直击雷防护，接地地网的制作。2．方案设计目标保护大楼免受直击雷损害，保障大楼内工作人员安全和设备安全，使工作能有序的进行。3．直击雷防雷设计（1）避雷针具体措施在大楼楼顶设置一根LKX-L1500/YHZ/300型优化型避雷针，支柱采用不锈钢管，支柱与底板成直角焊接，用膨胀螺丝先将避雷针固定在楼面上，再用水泥加固。采用300*600*600mm的水泥墩将避雷针固定在屋顶，要求与屋面成90度角，并要牢固。引下线采用直径为12的热镀锌圆钢两根，与避雷针的底座平行焊接焊接，引下线要求短、平、直且间距为200，引下线用绝缘PVC管绝缘。避雷针示意图：（2）避雷带具体措施在大楼顶女儿墙上安装避雷带，采用直径为12mm的热镀锌圆钢明敷一圈，以此作为接闪器，将雷电流安全泄放入大地。避雷带的支持件应采用与避雷带同等规格的材料，高为200-280mm为宜，支持件应先在女儿墙上打孔放入，并用200*200*150mm混凝土支座固定，每个支持件的距离在1m左右为宜。避雷带应安装在女儿墙的中间，当女儿墙宽度大于500mm时，则应将避雷带移向外侧200mm处为宜。避雷带的主要功能是安全，即遭受雷击时，应当在最大范围内使建筑物、设备和人身得到保护，这是第一位的。但避雷带敷设安装的观感质量也是十分重要的。因此，我们要求在避雷带敷设前，应先测量弹线定位把支持件预埋固定好。首先应当把避雷带每一处转角部位的支持件确定，从转角中心到两端支持件的距离宜为250-300mm，且应对称设置。避雷带的连接应采用焊接方式，焊接处焊缝应平整，不应有夹渣、咬边、焊瘤等现象。焊接后就及时清除焊渣，并在焊接处涂上防锈漆。避雷带应与大楼主钢筋连接好，最少应在四个角处与主钢筋相连，利用大楼基础钢筋作为其接地，将雷电流安全泄放入大地。60m15m5001000500避雷带引下线支持件支持件立弯与引下线连通避雷带连接钢板主筋引下线避雷带安装示意图平面图：剖面图:避雷带搭结图:室外地面300030001500>5004*40扁钢LKX-JDM/F5*50*50*1500角钢5*50*50*1500角钢c.避雷针接地避雷针的接地应连接到建筑物的避雷带上，与避雷带的焊接应紧密，焊接处要作防锈处理。4.接地地网制作方案采用1500mm长的热镀锌角钢、接地模块，制作一个阻值不大于4Ω的接地地网。设计接地装置的垂直接地体用5×50×50×1500mm的热镀锌接地棒、LKX-JDM/F型接地模块，垂直接地体之间间隔为3000mm，水平接地...
