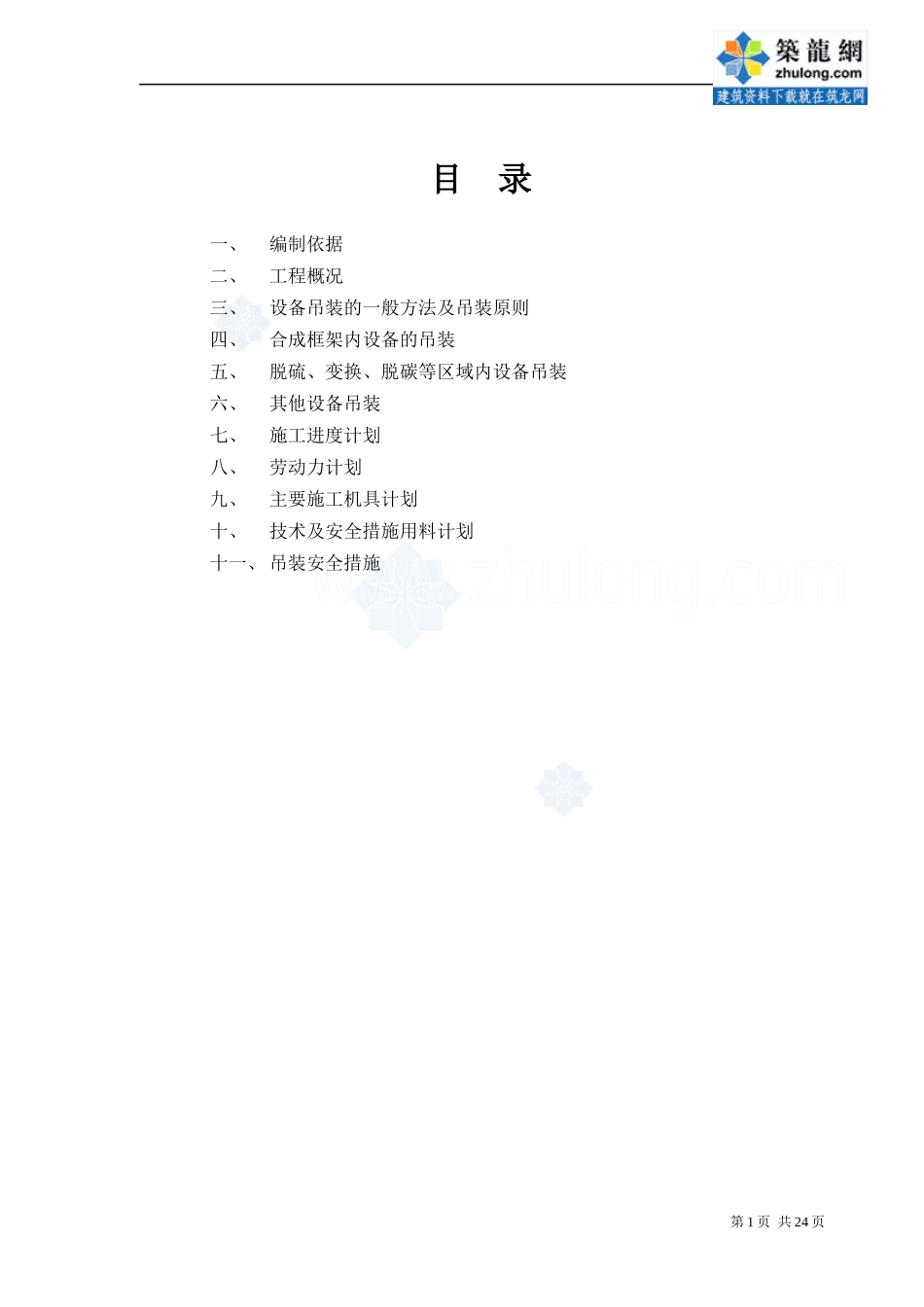

中化XXXXX化工有限公司XXXX工程项目合成氨装置大型设备吊装方案编制:审核:审批:中国化学工程第X建设公司二OO六年十二月目录一、编制依据二、工程概况三、设备吊装的一般方法及吊装原则四、合成框架内设备的吊装五、脱硫、变换、脱碳等区域内设备吊装六、其他设备吊装七、施工进度计划八、劳动力计划九、主要施工机具计划十、技术及安全措施用料计划十一、吊装安全措施第1页共24页一、编制依据1.1中国XX工程公司施工图(装置布置图)1.2中化XXXX化工有限公司合成氨装置设备一览表1.3《化工工程建设起重施工规范》HGJ201-831.4起重作业安全规程1.5现场实际条件1.6我公司同类工程设备吊装的施工经验1.7500t履带吊车(LR5000)性能表1.8150t履带吊车(KH-700)性能表1.9200t吊车(LTM-1200)性能表二、工程概况2.1根据招标文件提供的设备一览表中统计,中化XXXX化工有限公司20万吨/年合成氨项目工程合成氨工程共有各类设备118台,其中重型塔类设备6台,大型及重型设备主要分布在脱碳、变换工序及合成工段。最重的设备是脱碳工段的CO2吸收塔、CO2再生塔和合成工段的合成氨塔,CO2吸收塔重210.322t(外形尺寸Φ1800/Φ3000×43300)、CO2再生塔213.955t(外形尺寸Φ2400/Φ3600×58687)。氨合成塔重217t(外形尺寸Φ2400×25405),就位在合成框架内。脱硫、变换、脱碳及合成、冷冻工段大型设备具体见下表。表1.1脱硫、变换、脱碳及合成冷冻工段大型设备一览表序号设备名称外形尺寸(mm)设备重量(t)数量(台)所在工段备注1冷凝液汽提塔Φ900×2142516.9641脱硫转化2二段转化炉Φ2800×200003544.41脱硫转化含内件3换热转化炉Φ4000×23000430.6731脱硫转化含内件4转化气废锅Φ1400331脱硫转化5甲二换热器Φ1200×1278330.4751变换6高变废锅Φ140017.81变换7高温变换炉Φ3200×522049.31变换不含内件8低温变炉Φ3200×655063.4721变换不含内件9甲烷化炉Φ2400×823046.631变换不含内件10低变气废锅Φ1040/2000211脱碳11CO2再生塔顶冷却器Φ160020.51脱碳12CO2再生塔再沸器Φ104016.61脱碳13净化气分离器Φ1600×290012.0331脱碳14CO2吸收塔DN1800/3000×13750/2095,h=43300163.6161脱碳总重210t15CO2再生塔Φ3600,h=58687135.7951脱碳总重214t16闪蒸槽Φ3700×955038.51脱碳17热钾碱溶液贮槽Φ6500×980019.651脱碳18合成开工加热炉Φ3880×2758051.441合成19合成废热锅炉Φ1400×698424.691合成20进出塔换热器Φ1070×1714065.771合成21合成水冷器Φ1000×1440038.91合成22冷交换器Φ800×945026.7251合成231#氨冷器Φ2200/1200×926637.651合成第2页共24页242#氨冷器Φ1000/1800×659917.721合成25补充气氨冷器Φ600/1200×79768.651合成26合成锅炉给水预热Φ800×649716.851合成27氨冷凝器Φ1800L=1148540.721合成28氨合成塔Φ2400L=254052171合成内件64t291#氨分离器Φ1800×4600L=7905381合成302#氨分离器Φ2000×4700L=8211461合成2.2本工程大型设备主要集中在两个区域内,一个是脱碳工段,该区域是大型设备集中的区域,主要有11台大型塔类设备:如CO2吸收塔、CO2再生塔等。2.3另一个区域是合成框架区域:该区域合成框架内共有两台主要设备,均为重型的立式设备,如氨合成塔、废热锅炉等。2.4对脱硫、变换、脱碳的个区域的特大型设备考虑采用500t大型履带吊车主吊、150t履带吊车配合提吊尾部吊装就位,其余采用150t吊车及50t、20t汽车式吊车、压缩厂房内的行车吊装就位。2.5对于合成框架内几台设备则考虑采取滑车组、卷扬机牵引主吊,150t履带吊车配合提吊尾部吊装就位的方法。框架外围设备则采用150t履带吊及50t、20t汽车式吊车将设备吊装就位。循环机房、压缩机厂房内的设备采用行车、电动葫芦吊装就位。2.6本工程设备数量多,吊装工作量大,大型设备多,框架内重型高压设备多,设备平面布置较为紧凑,特别是合成区域吊装空间窄小,吊装难度大,吊装高空作业多,吊装危险性大,这些是本工程设备吊装的特点,同时也是整个工程施工的重点和难点,施工时我们应高度重视,选取最佳最安全的吊装方案,投入最精良先进的能满足吊装要求的吊装机械,抽调最优秀的具有丰富经验的...
