锂离子电池生产工艺VIP专享VIP免费

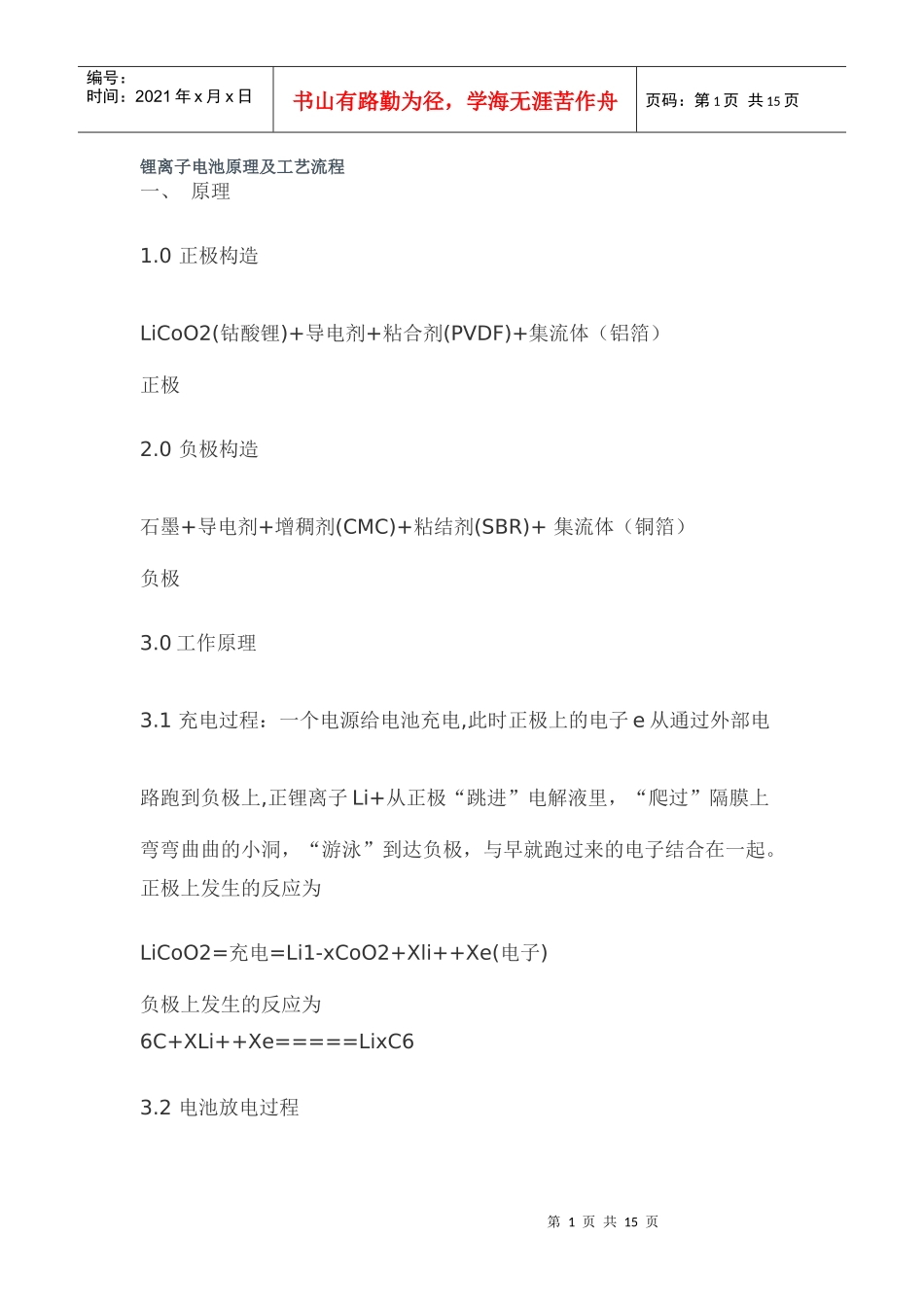

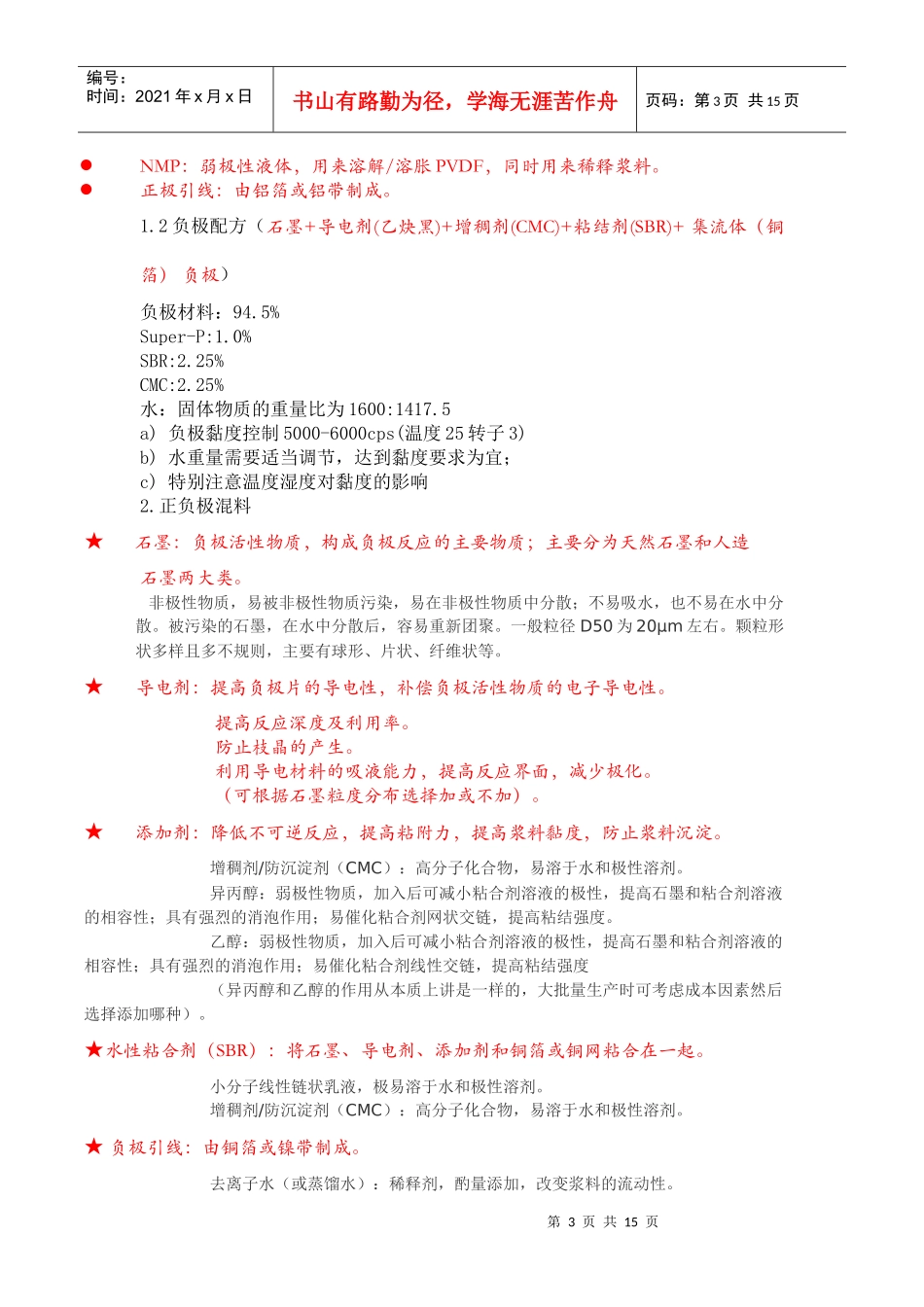

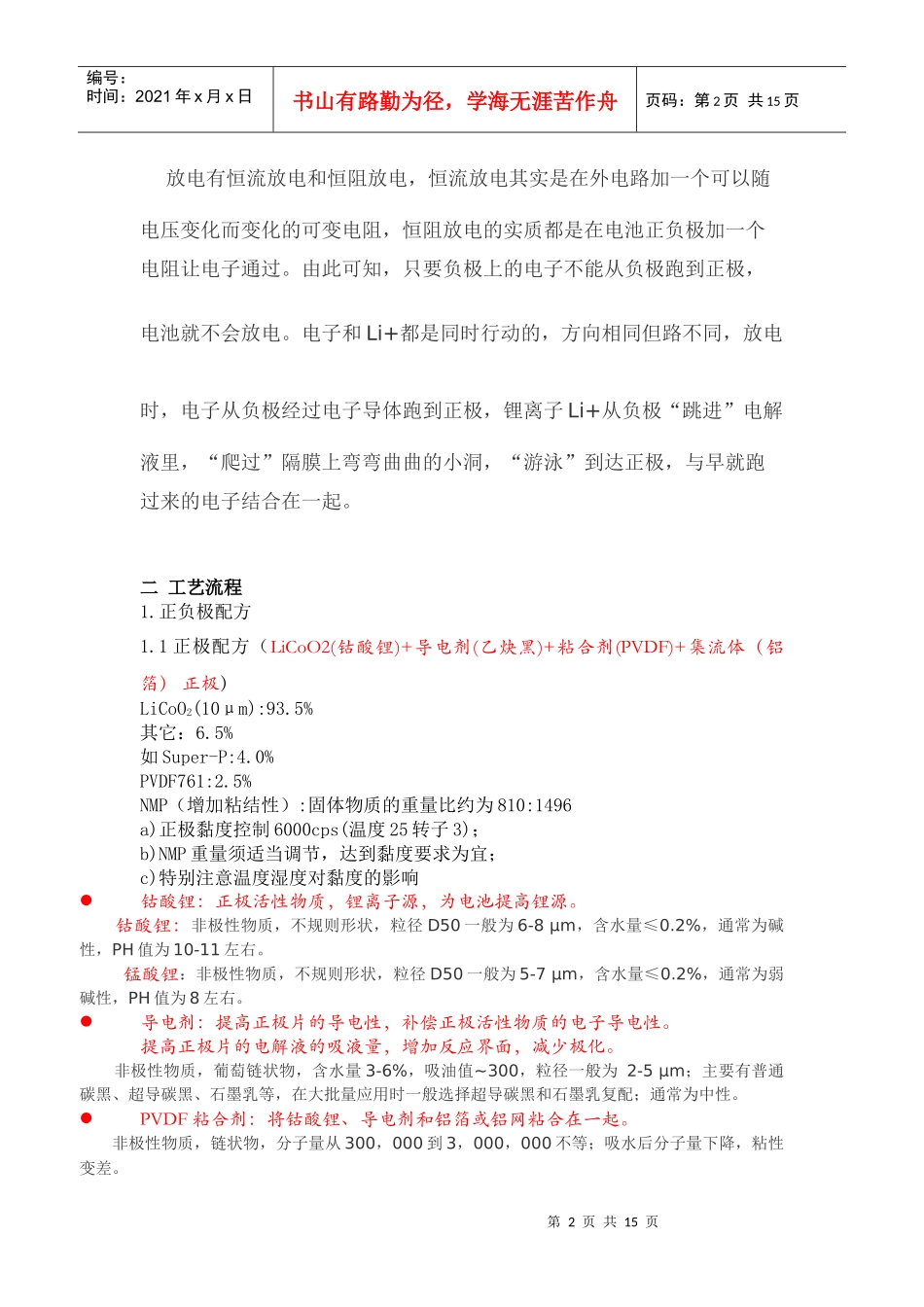

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页锂离子电池原理及工艺流程一、原理1.0正极构造LiCoO2(钴酸锂)+导电剂+粘合剂(PVDF)+集流体（铝箔）正极2.0负极构造石墨+导电剂+增稠剂(CMC)+粘结剂(SBR)+集流体（铜箔）负极3.0工作原理3.1充电过程：一个电源给电池充电,此时正极上的电子e从通过外部电路跑到负极上,正锂离子Li+从正极“跳进”电解液里，“爬过”隔膜上弯弯曲曲的小洞，“游泳”到达负极，与早就跑过来的电子结合在一起。正极上发生的反应为LiCoO2=充电=Li1-xCoO2+Xli++Xe(电子)负极上发生的反应为6C+XLi++Xe=====LixC63.2电池放电过程第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页放电有恒流放电和恒阻放电，恒流放电其实是在外电路加一个可以随电压变化而变化的可变电阻，恒阻放电的实质都是在电池正负极加一个电阻让电子通过。由此可知，只要负极上的电子不能从负极跑到正极，电池就不会放电。电子和Li+都是同时行动的，方向相同但路不同，放电时，电子从负极经过电子导体跑到正极，锂离子Li+从负极“跳进”电解液里，“爬过”隔膜上弯弯曲曲的小洞，“游泳”到达正极，与早就跑过来的电子结合在一起。二工艺流程1.正负极配方1.1正极配方（LiCoO2(钴酸锂)+导电剂(乙炔黑)+粘合剂(PVDF)+集流体（铝箔）正极）LiCoO2(10μm):93.5%其它：6.5%如Super-P:4.0%PVDF761:2.5%NMP（增加粘结性）:固体物质的重量比约为810:1496a)正极黏度控制6000cps(温度25转子3)；b)NMP重量须适当调节，达到黏度要求为宜；c)特别注意温度湿度对黏度的影响钴酸锂：正极活性物质，锂离子源，为电池提高锂源。钴酸锂：非极性物质，不规则形状，粒径D50一般为6-8μm，含水量≤0.2%，通常为碱性，PH值为10-11左右。锰酸锂：非极性物质，不规则形状，粒径D50一般为5-7μm，含水量≤0.2%，通常为弱碱性，PH值为8左右。导电剂：提高正极片的导电性，补偿正极活性物质的电子导电性。提高正极片的电解液的吸液量，增加反应界面，减少极化。非极性物质，葡萄链状物，含水量3-6%，吸油值~300，粒径一般为2-5μm；主要有普通碳黑、超导碳黑、石墨乳等，在大批量应用时一般选择超导碳黑和石墨乳复配；通常为中性。PVDF粘合剂：将钴酸锂、导电剂和铝箔或铝网粘合在一起。非极性物质，链状物，分子量从300，000到3，000，000不等；吸水后分子量下降，粘性变差。第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页NMP：弱极性液体，用来溶解/溶胀PVDF，同时用来稀释浆料。正极引线：由铝箔或铝带制成。1.2负极配方（石墨+导电剂(乙炔黑)+增稠剂(CMC)+粘结剂(SBR)+集流体（铜箔）负极）负极材料：94.5%Super-P:1.0%SBR:2.25%CMC:2.25%水：固体物质的重量比为1600:1417.5a)负极黏度控制5000-6000cps(温度25转子3)b)水重量需要适当调节，达到黏度要求为宜；c)特别注意温度湿度对黏度的影响2.正负极混料★石墨：负极活性物质，构成负极反应的主要物质；主要分为天然石墨和人造石墨两大类。非极性物质，易被非极性物质污染，易在非极性物质中分散；不易吸水，也不易在水中分散。被污染的石墨，在水中分散后，容易重新团聚。一般粒径D50为20μm左右。颗粒形状多样且多不规则，主要有球形、片状、纤维状等。★导电剂：提高负极片的导电性，补偿负极活性物质的电子导电性。提高反应深度及利用率。防止枝晶的产生。利用导电材料的吸液能力，提高反应界面，减少极化。（可根据石墨粒度分布选择加或不加）。★添加剂：降低不可逆反应，提高粘附力，提高浆料黏度，防止浆料沉淀。增稠剂/防沉淀剂（CMC）：高分子化合物，易溶于水和极性溶剂。异丙醇：弱极性物质，加入后可减小粘合剂溶液的极性，提高石墨和粘合剂溶液的相容性；具有强烈的消泡作用；易催化粘合剂网状交链，提高粘结强度。乙醇：弱极性物质，加入后可减小粘合剂溶液的极性，提高石墨和粘合剂溶液的相容性；具有强烈的消泡作用；易催化粘合剂线性交链，提高粘结强度（异丙醇和乙醇的作用从本质上讲是一样...
