某公司工业设备安装交工资料VIP免费

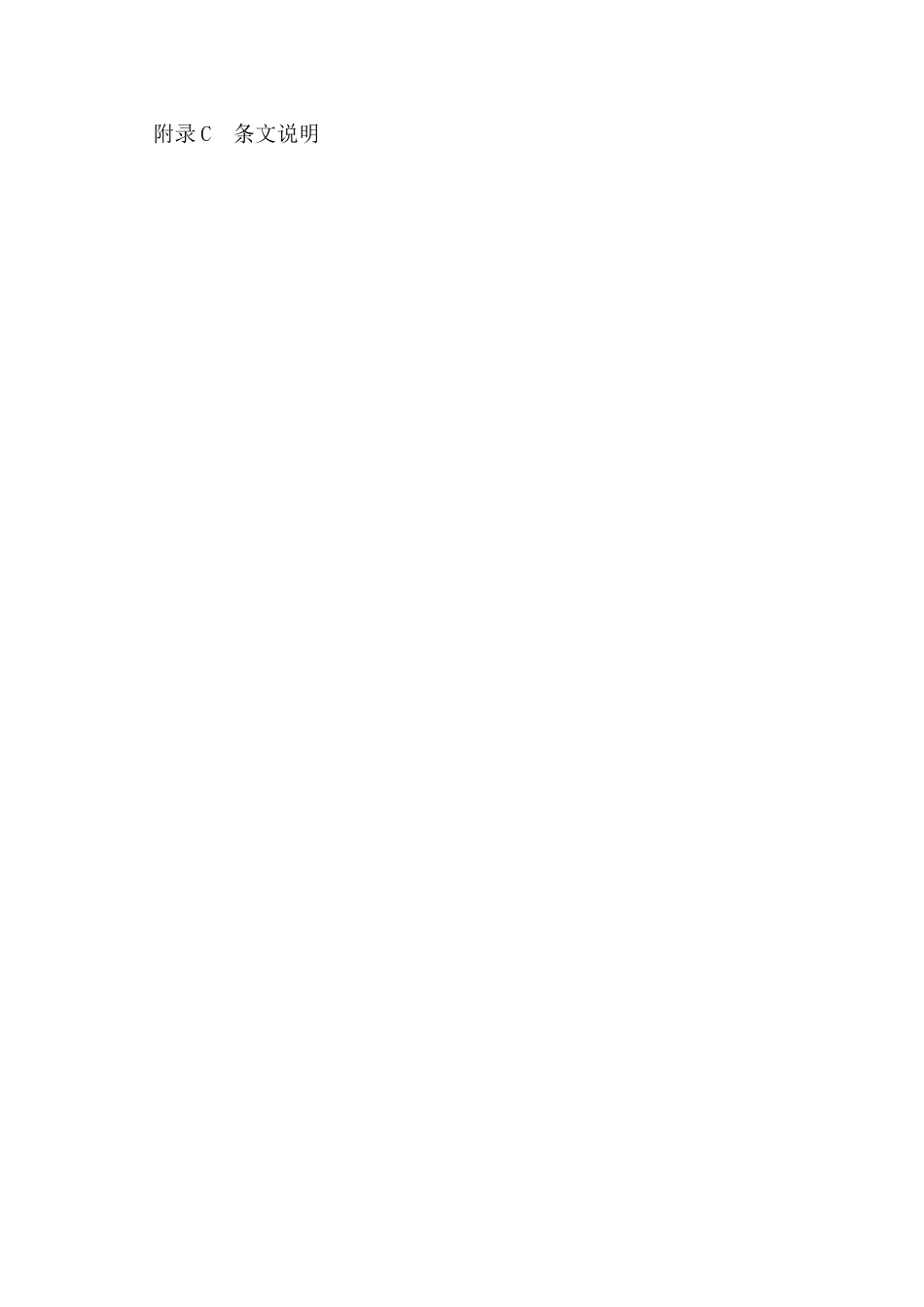

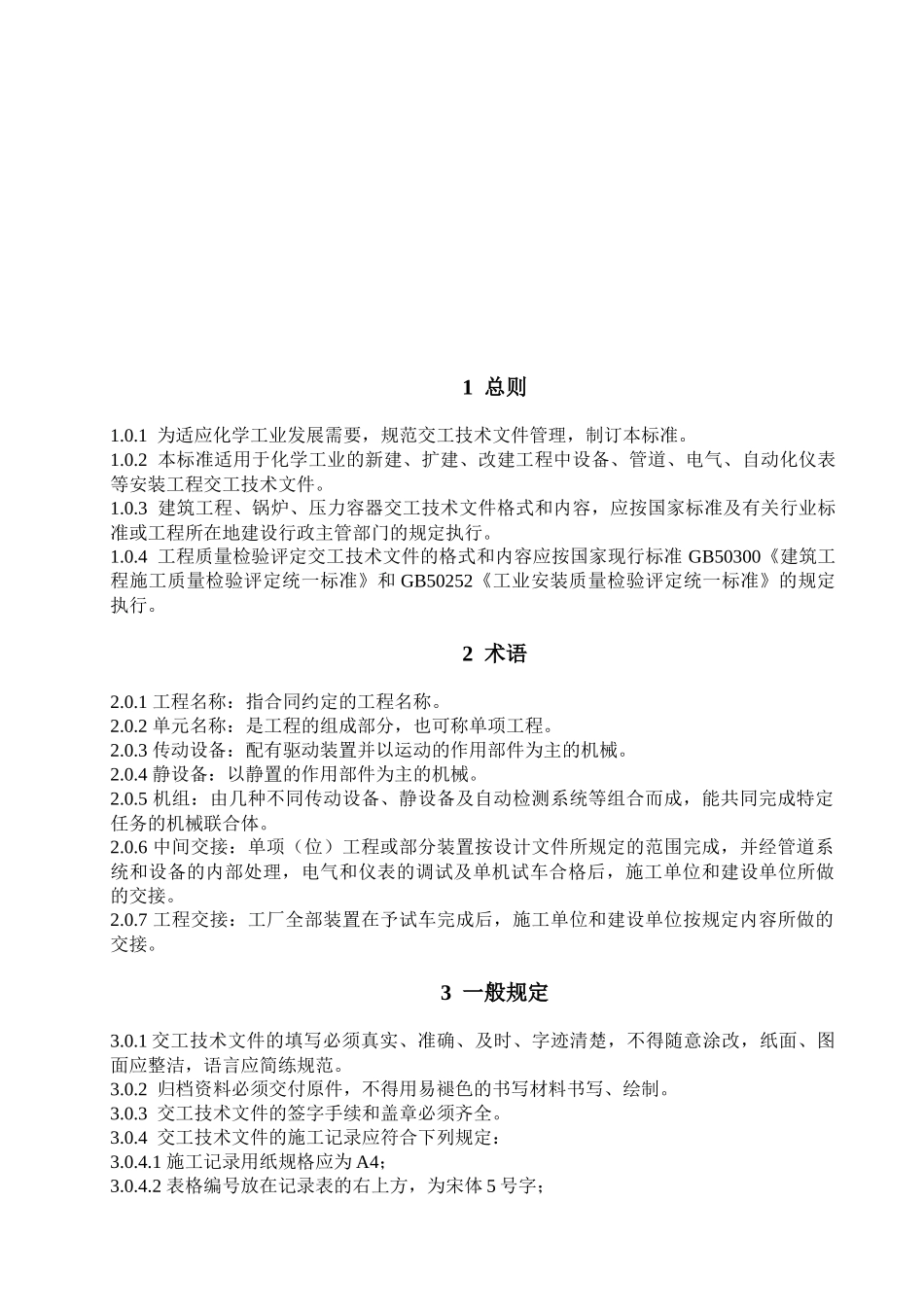

目录1总则2术语3一般规定4交工技术文件的格式5工序质量控制表实施规定6交工技术文件的内容7交工技术文件的编制8交工技术文件的归档附录A化学工业工程建设交工技术文件表格附录A.1通用类交工技术文件表格附录A.2机械设备类交工技术文件表格附录A.3静止设备及储罐类交工技术文件表格附录A.4管道类交工技术文件表格附录A.5钢结构类交工技术文件表格附录A.6锅炉类交工技术文件表格附录A.7电气类交工技术文件表格附录A.8自动化仪表类交工技术文件表格附录B化学工业工程建设过程控制技术文件表格附录B.1通用类过程控制技术文件表格附录B.2机械设备类过程控制技术文件表格附录B.3静止设备及储罐类过程控制技术文件表格附录B.4管道类过程控制技术文件表格附录B.5钢结构类过程控制技术文件表格附录B.6压力容器、球罐组焊类过程控制技术文件表格附录B.7锅炉类过程控制技术文件表格附录B.8电气类过程控制技术文件表格附录B.9自动化仪表类过程控制技术文件表格附录C条文说明1总则1.0.1为适应化学工业发展需要，规范交工技术文件管理，制订本标准。1.0.2本标准适用于化学工业的新建、扩建、改建工程中设备、管道、电气、自动化仪表等安装工程交工技术文件。1.0.3建筑工程、锅炉、压力容器交工技术文件格式和内容，应按国家标准及有关行业标准或工程所在地建设行政主管部门的规定执行。1.0.4工程质量检验评定交工技术文件的格式和内容应按国家现行标准GB50300《建筑工程施工质量检验评定统一标准》和GB50252《工业安装质量检验评定统一标准》的规定执行。2术语2.0.1工程名称：指合同约定的工程名称。2.0.2单元名称：是工程的组成部分，也可称单项工程。2.0.3传动设备：配有驱动装置并以运动的作用部件为主的机械。2.0.4静设备：以静置的作用部件为主的机械。2.0.5机组：由几种不同传动设备、静设备及自动检测系统等组合而成，能共同完成特定任务的机械联合体。2.0.6中间交接：单项（位）工程或部分装置按设计文件所规定的范围完成，并经管道系统和设备的内部处理，电气和仪表的调试及单机试车合格后，施工单位和建设单位所做的交接。2.0.7工程交接：工厂全部装置在予试车完成后，施工单位和建设单位按规定内容所做的交接。3一般规定3.0.1交工技术文件的填写必须真实、准确、及时、字迹清楚，不得随意涂改，纸面、图面应整洁，语言应简练规范。3.0.2归档资料必须交付原件，不得用易褪色的书写材料书写、绘制。3.0.3交工技术文件的签字手续和盖章必须齐全。3.0.4交工技术文件的施工记录应符合下列规定：3.0.4.1施工记录用纸规格应为A4；3.0.4.2表格编号放在记录表的右上方，为宋体5号字；3.0.4.3表格中表头左侧栏内可填入施工企业的徽标；表头中部表格名称为宋体加粗三号字；其他各栏文字为标准宋体五号字；录入文字宜为五号楷体。3.0.4.4表格页边距按下列规定设置：1）竖排版的表格边框距左边25mm、距上边25mm、距右边20mm、距下边20mm；2）横排版的表格边框距左边20mm、距上边30cm、距右边20mm、距下边20mm。3.0.4.5表格边线宽应为1.0磅，内线宽应为0.5磅。3.0.5交工文件大于A4纸的应折叠成A4纸大小，小于纸的应粘贴在A4纸上。3.0.6案卷不宜过厚，一般不超过40mm。4交工技术文件的格式4.0.1本标准技术文件分为交工记录和过程记录，交工记录是指必须向业主提交的技术文件，质量工序控制表、AR、BR级别的记录及主要质量证明文件、检验报告作为交工记录；其他作为施工工序控制、见证、追溯的过程记录，由施工单位存档，不作为交工技术文件。为了保证技术文件表格的协调一致，过程表格作为本标准附件。4.0.2本标准对两个或两个以上专业工程共同使用的表格，统一归入通用类表格。4.0.3本标准交工技术文件的格式分为八类共267种。每类格式编号，按下列规定执行。4.0.3.1通用类表格的编号为“1”字头，共包括44种表，其中交工表格31种，过程表格13种，表的具体格式应符合本标准附录表H-101至表H-144的规定。4.0.3.2传动设备类表格的编号为“2”字头，共包括36种表，其中交工表格22种，过程表格14种，表的具体格式应符合本标准附录表H-201至表H-236的规定。4.0.3.3静设备类表格的编号为“3”字头，共包括2...
