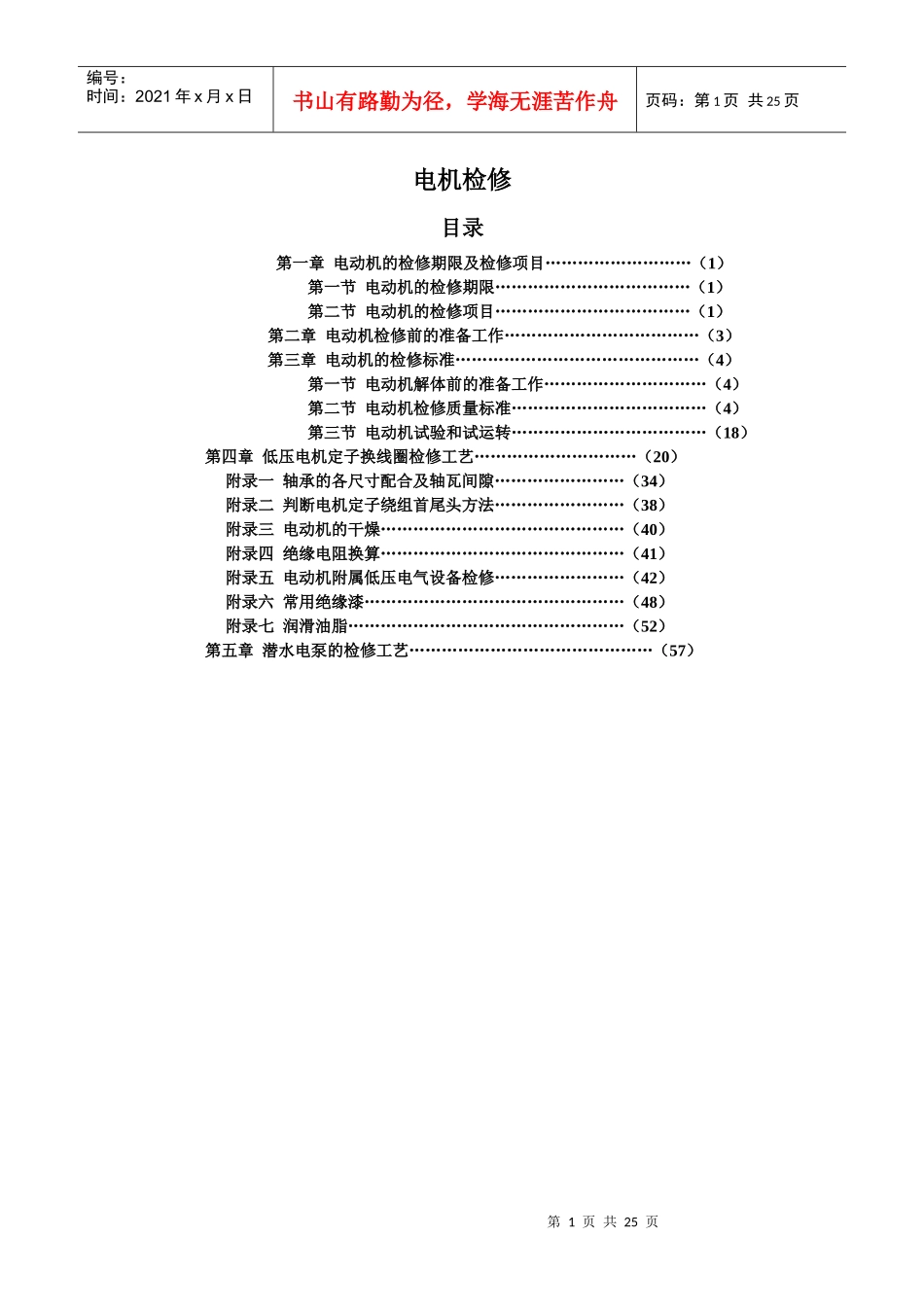

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页电机检修目录第一章电动机的检修期限及检修项目………………………（1）第一节电动机的检修期限………………………………（1）第二节电动机的检修项目………………………………（1）第二章电动机检修前的准备工作………………………………（3）第三章电动机的检修标准………………………………………（4）第一节电动机解体前的准备工作…………………………（4）第二节电动机检修质量标准………………………………（4）第三节电动机试验和试运转………………………………（18）第四章低压电机定子换线圈检修工艺…………………………（20）附录一轴承的各尺寸配合及轴瓦间隙……………………（34）附录二判断电机定子绕组首尾头方法……………………（38）附录三电动机的干燥………………………………………（40）附录四绝缘电阻换算………………………………………（41）附录五电动机附属低压电气设备检修……………………（42）附录六常用绝缘漆…………………………………………（48）附录七润滑油脂……………………………………………（52）第五章潜水电泵的检修工艺………………………………………（57）第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页第一章电动机的检修期限及检修项目第一节电动机的进修周期根据设备所带机械的重要程度，安装环境，运行情况定，周期如下种类大修间隔小修间隔轴瓦电动机4年1年密封式电动机2-4年1年开启式电动机2-4年1年吸、送、排、磨碎煤机、给水泵、循环泵电动机随机械设备检修周期注：新电动机投入运行前都要进行一次交接性大修（厂家有规定的除外）第二节电动机检修项目一、大修项目电动机检修分大、小修两种，抽出转子的检修为大修，不抽出转子的检修为小修，特俗情况应该打开两侧端盖进行检查。1）大修前的准备。2）电动机的解体和抽转子。3）静子及引线的检修。4）转子（包括鼠笼式和绕线式）的检修。5）轴承（滚动、滑动两种）的清洗和检查。6）风扇及风叶的检查。7）电动机启动装置的检修。8）电动机接地装置的检修。9）冷却系统的检修和试验。10）轴承的检查。11）电动机所属开关、保险、二次接线的检查和试验。12）电动机组装前的验收。13）电动机的组装和测试。14）电动机大修后的试运转。15）认真填写检修记录。二、小修项目1）清洗检查轴承并更换新油。2）对开启式的电动机应该打开两侧端盖吹尘、清扫并检查内部。3）检查清扫电动机接线盒，并检查线头接触情况。4）检查清扫滑环，电刷及启动装置。5）检查电动机开关、保险、二次接线及保护接地装置。6）对带水冷却器的电动机小修时应打开电动机两侧风筒检查端部线圈，及风扇挡风板的焊接情况。第二章电动机检修前的准备工作第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页一、电动机大修开始以前指定专人制定大修项目表，内容包括：1）大修项目2)设备缺陷(重要缺陷要有消除措施)。3）大修中的特殊项目。144）人员组织及工时进度计划。二、由专人准备必要的工具、配件及消耗材料并列出清单，准备好专用零件箱并指派专人保管。三、组织检修人员学习有关安全规程及检修工艺规程，熟悉大修项目，进度及质量标准。四、由检修负责人指定专人负责大型电动机的安全起吊工作。五、准备好工作间断时盖电动机所用的油布。第三章电动机检修标准第一节电动机解体检修前的工作一、拆开电动机电源线（做好相序标记，电缆头专用支架架牢，电缆头三相应该短路接地）；拆开电动机外壳及电缆的接地线，拆除地脚及背轮螺丝。二、吊运电动机前首先检查起吊工具（天车、刀链等）是否安全可靠，是否符合起吊负荷标准要求，钢丝绳、吊环要能符合起吊负荷，使用和绑扎位置要正确，钢丝绳尖角不大于60度吊运时要统一指挥，吊至检修位置后要放置牢靠。三、电动机解体前先用专业工具将背轮虏下，若紧力较大可用快速升温法（用喷灯或气焊火焰等加热），将背轮均匀加热，其温度不大于150℃.四、塞间隙。一般不少于...
